新产品简介

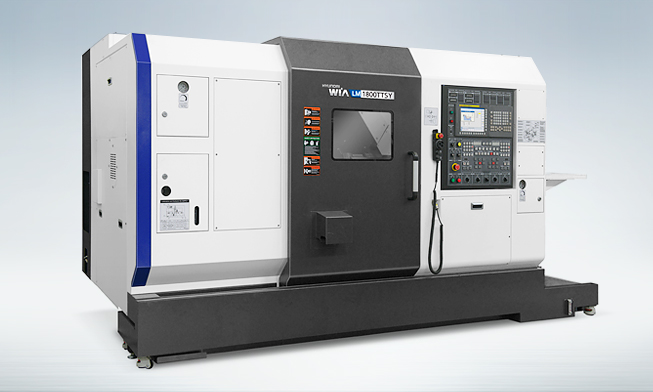

LM1800TTS | LM1800TTMS | LM1800TTSY

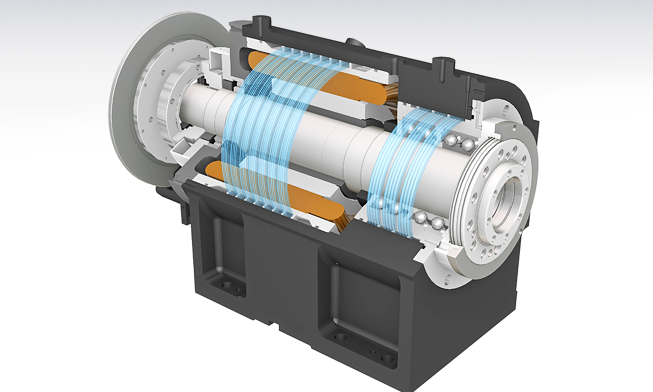

高功率电机内置式主轴电机
配置上, 下部刀塔, 保证高生产性

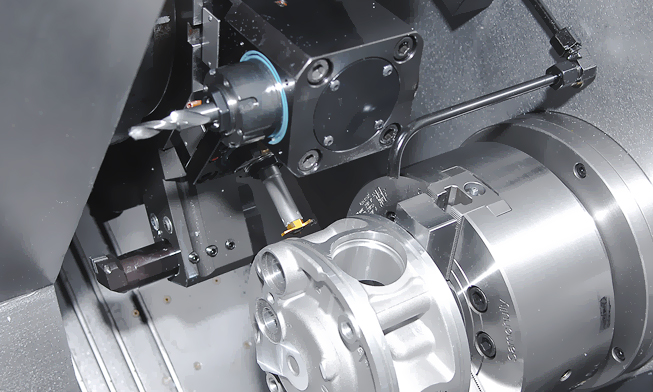

配置高强性的BMT型刀塔

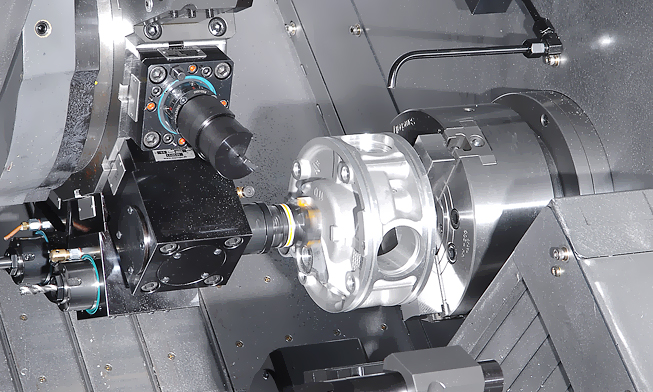

上部刀塔配置Y轴, 实现复合加工(TTSY规格)
大型主轴配置旋转同时控制, 缩短非切削时间
硬轨与辊子导轨的组合式移动系统设计(LM1600/LM1800TT系列)
| Description | Unit | LM1800TTS | LM1800TTMS | LM1800TTSY |
|---|---|---|---|---|
| 最大工件直径 | mm | 230 | 230 | 230 |
| 最大工件长度 | mm | 673 | 673 | 673 |
| 卡盘尺寸 | inch | Main 8″ Sub 8″ | Main 8″ Sub 8″ | Main 8″ Sub 8″ |
| 主轴驱动方式 | - | Built in | Built in | Built in |
| 转速 | r/min | 5,000 | 5,000 | 5,000 |
| 主轴出力 | kW | 22/11 | 22/11 | 22/11 |
| 主轴扭矩 | N.m | 358/118 | 358/118 | 358/118 |
| 最大移送距离(X1/X2/Z1/Z2/ZB) | mm | 165/195/700/720/668 | 165/195/700/720/668 | - |
| 最大移送距离(X1/X2/Z1/Z2/ZB/Y) | mm | - | - | 165/195/700/720/668/100 |
| 快速进给速度(X1/X2/Z1/Z2/ZB) | m/min | 20/20/40/40/40 | 20/20/40/40/40 | - |
| 快速进给速度(X1/X2/Z1/Z2/ZB/Y) | m/min | - | - | 20/20/40/40/40/7.5 |
| 导轨形式 | - | LM | LM | LM |
| 刀具数量 | EA | 2 x 12 | 2 x 12 | 2 x 12 |
| 刀具尺寸 | mm | 20/32 | 20/32 | 20/32 |
| 最大旋转速度 | r/min | - | 5,000 | 5,000 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
