KBN135C 应对高负重以及重切削的立柱移动型构造

产品简介

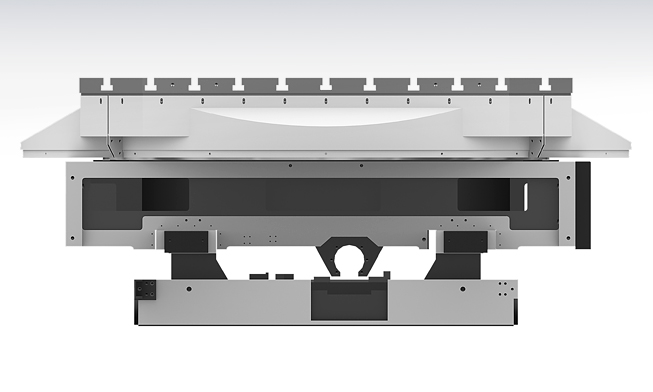

    • X,Z轴床身一体型构造的高精度加工(KBN135)

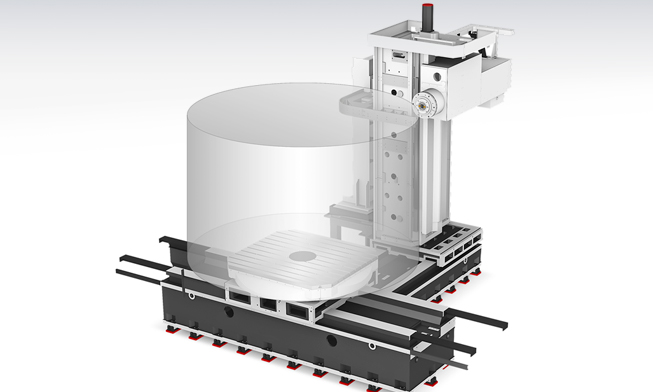

    • 应对高负重以及重切削的立柱移动型构造(KBN135C)

    • 可选择X轴1,000mm,Y轴500mm配置

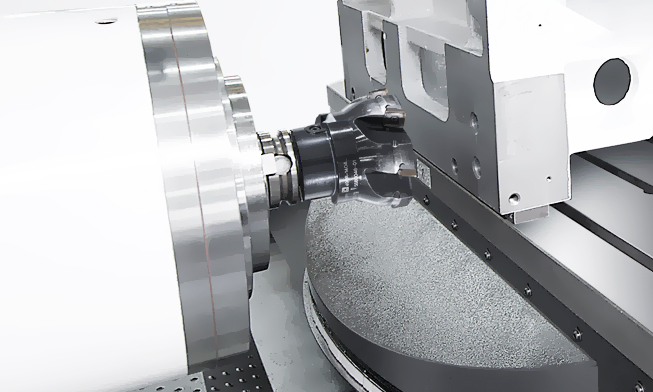

    • 强力切削型3段齿轮驱动方式的主轴设计

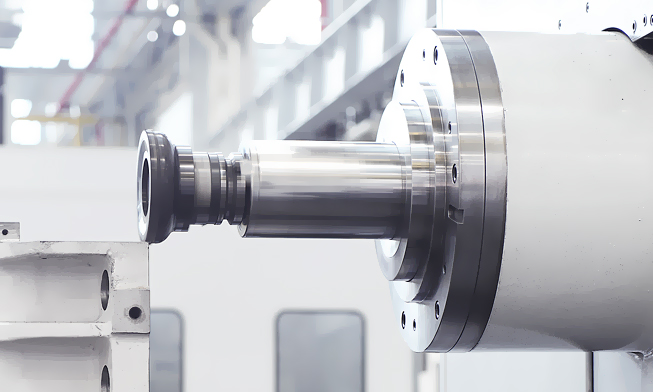

    • W轴套筒最大移送距离为700mm,可以实现最优的镗削加工

    • 光栅尺与光栅盘标准配置, 实现高精密度的产品加工

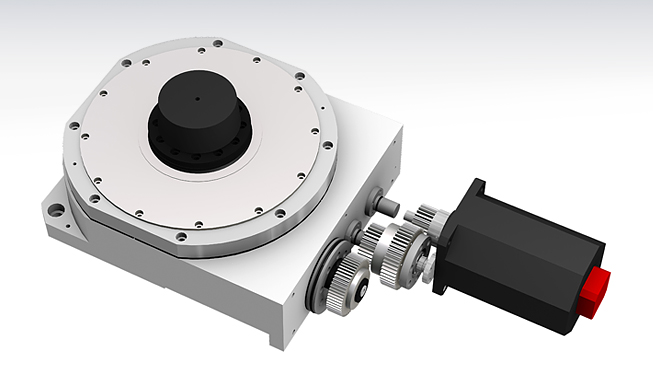

    • B轴定位编码标准配置, 实现高精密度的位置设定


规格

DescriptionUnitKBN135C

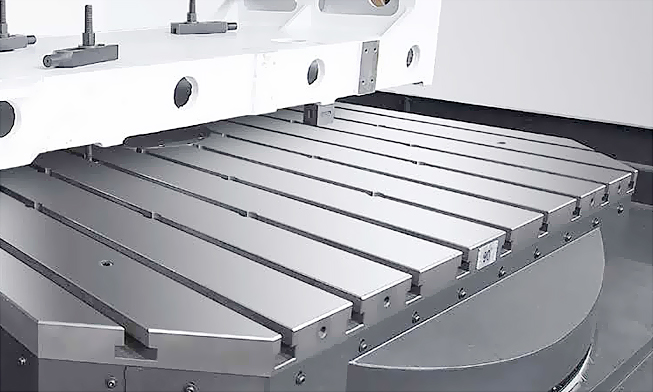

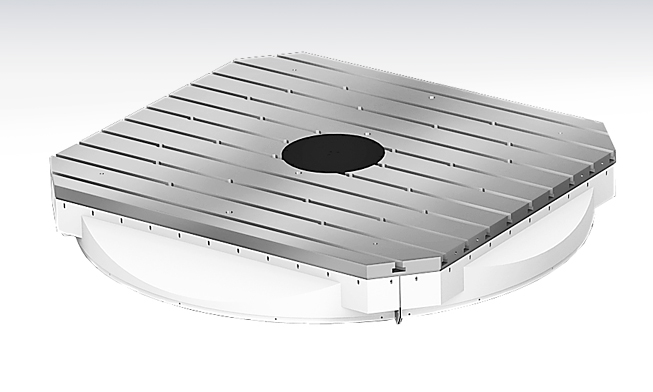

工作台尺寸mm2,000×1,800
最大负荷kgf15,000 [20,000]
主轴驱动方式-GEAR(3STEP)
主轴锥度-BT50
主轴最高转速r/min2,000
主轴功率kW22/18.5
主轴最大扭矩N.m3,112/2,617
最大移送距离(X/Y/Z)mm3,000/2,000/1,600
最大移送距离(A/C)deg700(W-axis)
快移速度(X/Y/Z)m/min10/10/10
快移速度(A/C)r/min8(W-axis)
导轨形式-BOX

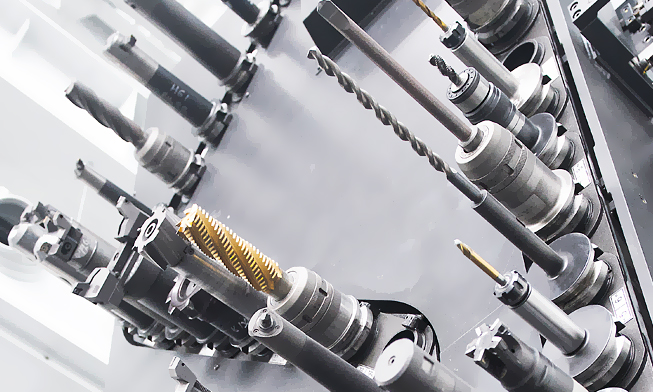

刀库数量EA40
换刀节拍(Chip To Chip)sec33.2

该网页标注的设备配置为标准配置,为了提高品质需要,也会出现没有预告进行变更的情况
如需要选项配置等其他信息,请参考附件样本资料
