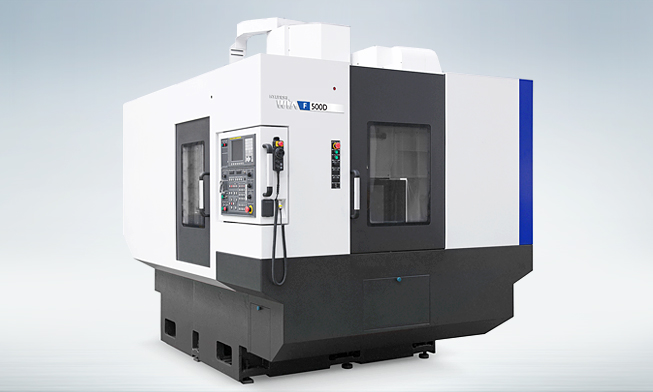

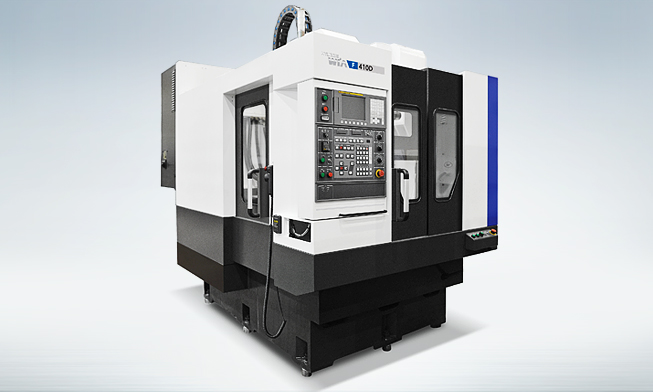

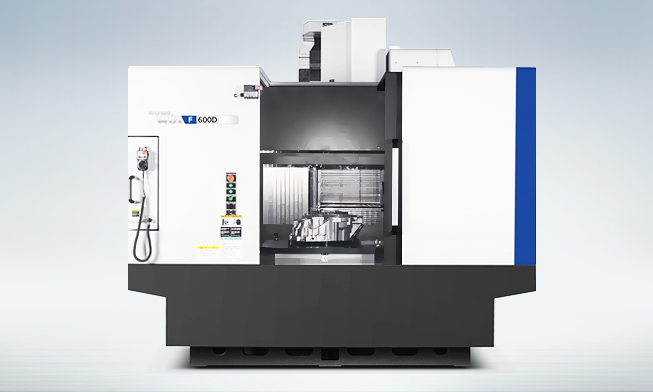

FD Series 配置双工作台的同级最高性能与生产性最优化立柱移动型立式加工中
FD Series 配置双工作台的同级最高性能与生产性最优化立柱移动型立式加工中
产品简介

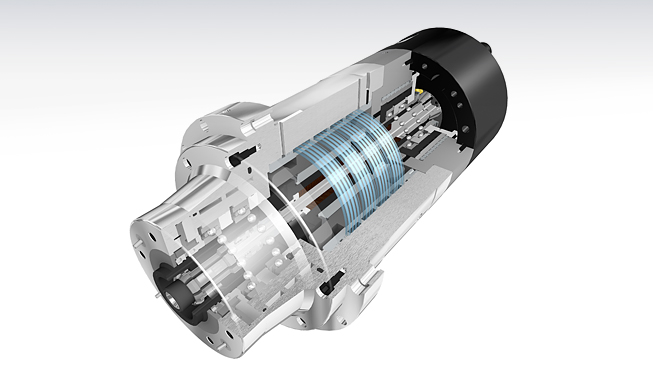

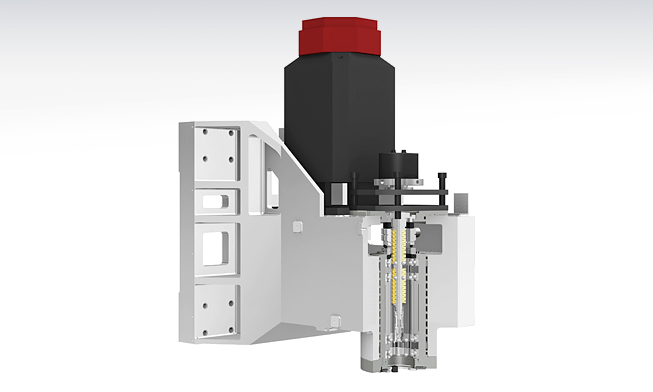

P4级角触球轴承组合成的高精度主轴设计

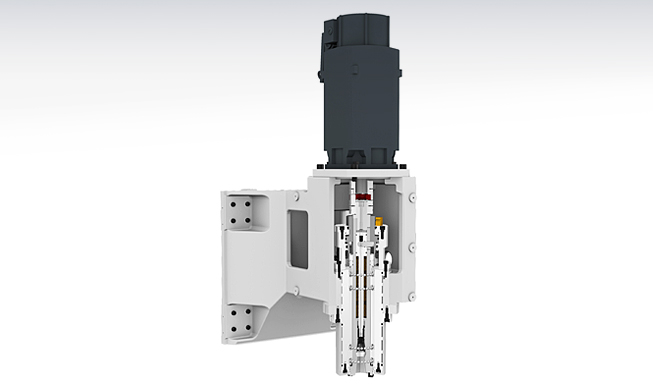

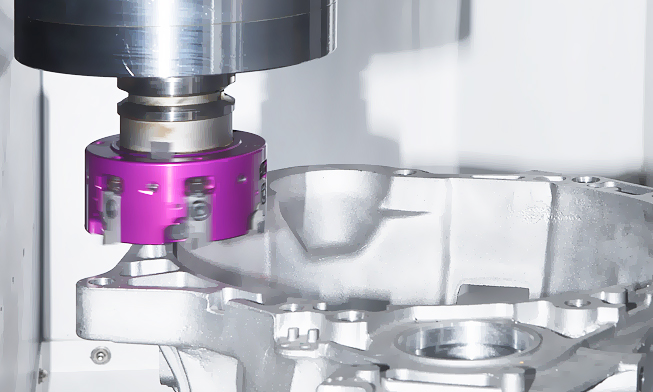

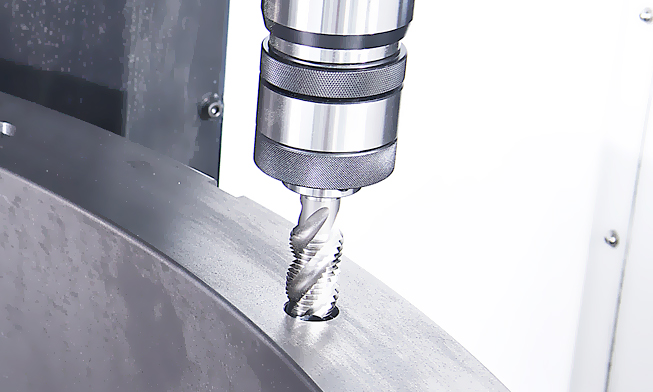

配置高功率, 高扭矩的主轴设计, 可发挥卓越的重切削能力

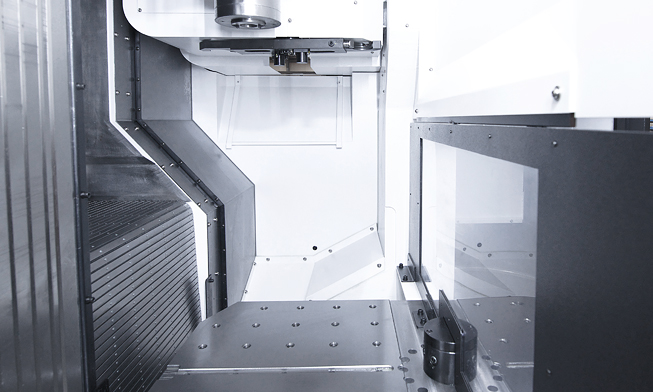

配置双工作台, 实现高生产性能

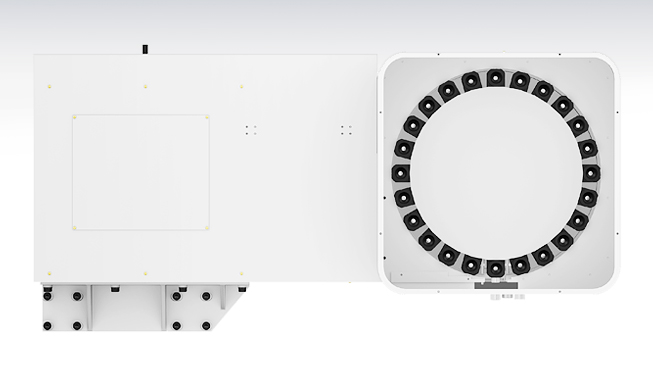

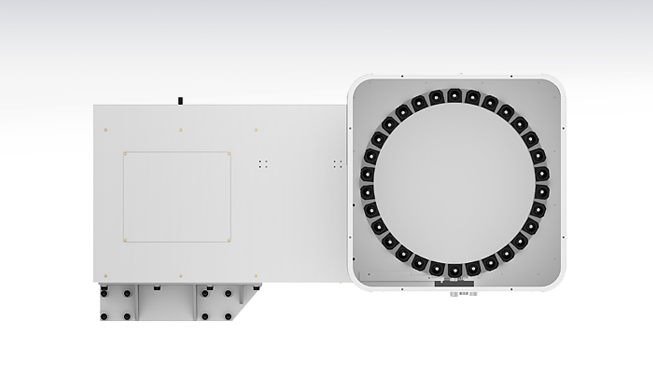

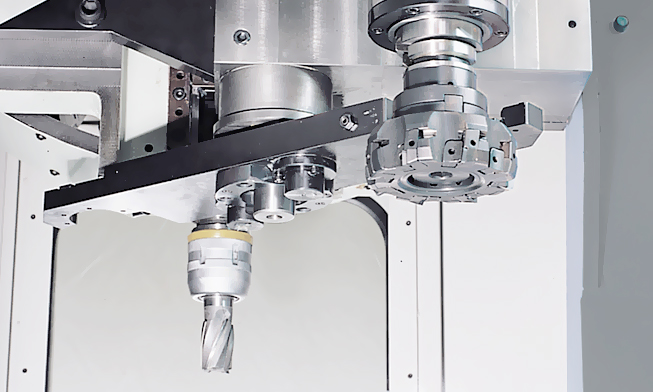

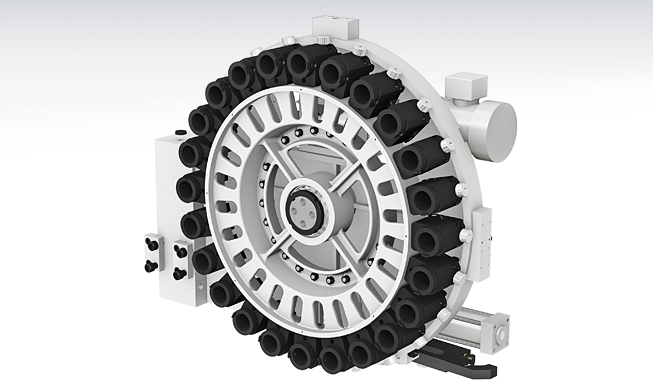

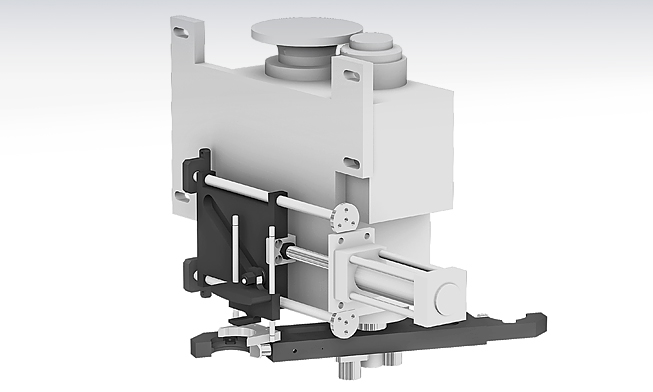

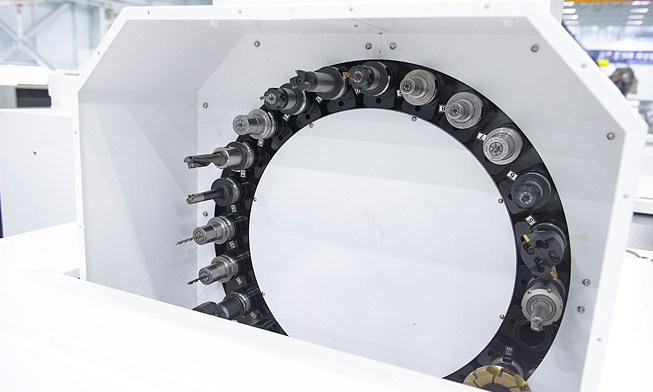

配置最新的伺服换刀装置, 实现同级机型中最高水平的刀具交换时间

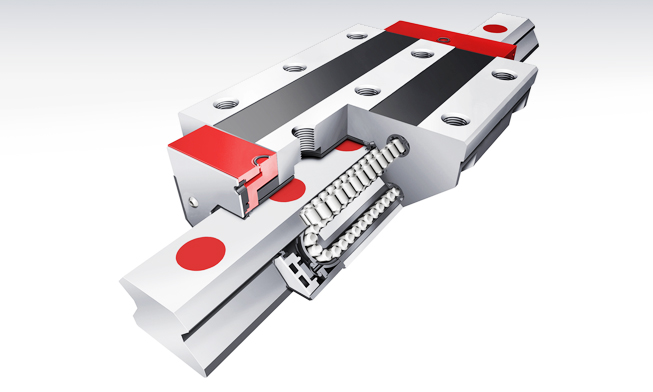

辊子直线导轨与硬轨的组合设计可实现最优的移送能力(F500D)
全轴采用辊子直线导轨, 可实现高精度的重切削加工(F600D)
配置了最新的西门子828D数控系统, 可提供丰富的加工程序支援
规格
| Description | Unit | F410D | F500D | F600D |
|---|---|---|---|---|
| 工作台尺寸 | mm | 2 - 650×410 | 2 - 700×500 | 2 - 900×650 |
| 最大负荷 | kg | 2 - 250 | 2 - 350 | 2 - 400 |
| 主轴驱动方式 | - | Belt | Belt | Belt |
| 主轴锥度 | - | BT40 | BT40 | BT40 |
| 主轴最高转速 | r/min | 10,000 | 8,000 | 8,000 |
| 主轴功率 | kW | 18.5/15 | 15/11 | 15/11 |
| 主轴最大扭矩 | N.m | 117.7/95.4 | 287/143 | 287/143 |
| 最大移送距离(X/Y/Z) | mm | 570/410/580 | 600/460/570 | 800/600/600 |
| 快移速度(X/Y/Z) | m/min | 36/36/30 | 40/40/30 | 42/42/42 |
| 导轨形式 | - | LM | LM | LM |
| 刀库数量 | EA | 24 | 24 | 24 |
| 换刀节拍(Chip To Chip) | sec | 3.5 | 4.3 | 4.2 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
