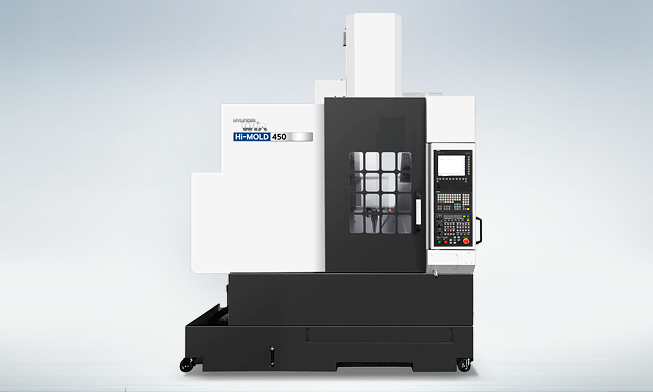

Hi-Mold Series 高品质金属模具加工的最优选择
产品简介
桥式构造的稳定设计

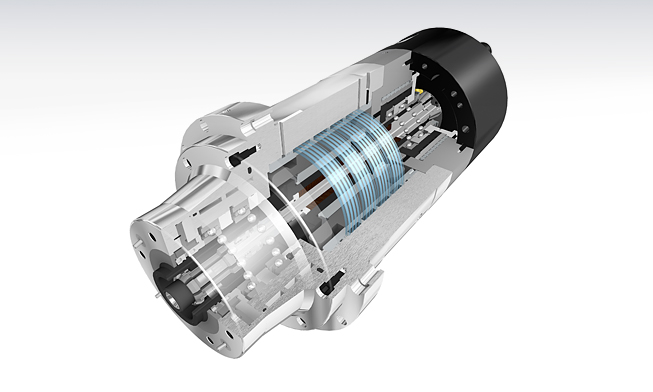

超精密级的角触球轴承组合而成的高精度主轴设计

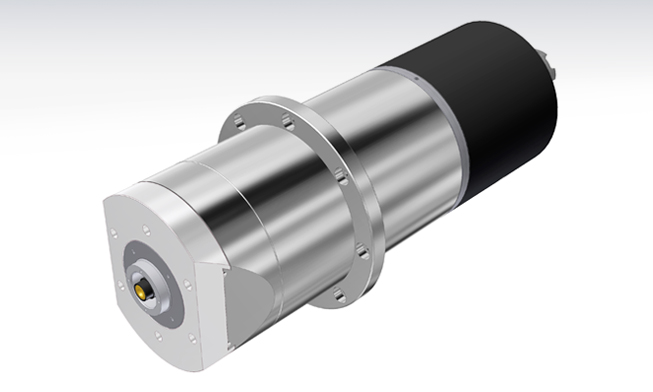

可实现高质量模具加工的电机内置式40,000rpm 超高速主轴设计(可选规格)
标准配置电机内置式5轴工作台, 实现多样化多形状工件加工(Hi-MOLD560/5A)

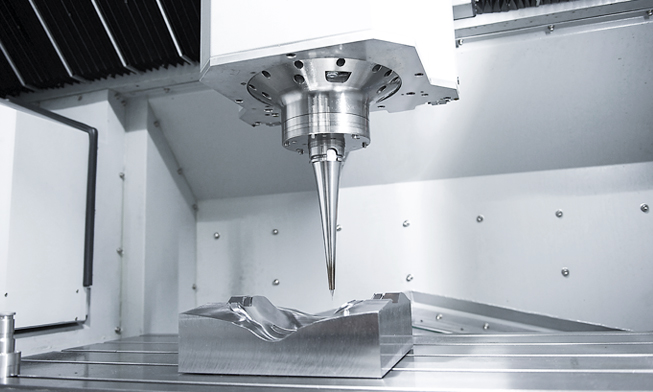

可配置最优的模具产品加工程序-现代威亚模具加工程序包(可选规格)
配置了最新的西门子840D数控系统, 可提供丰富的加工程序支援
规格
| Description | Unit | Hi-MOLD450 | Hi-MOLD560 |
|---|---|---|---|

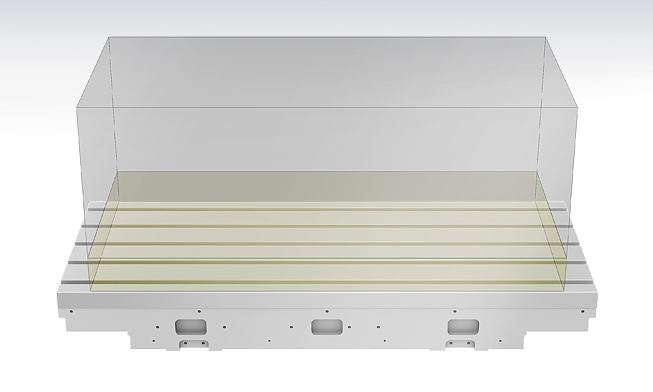

| 工作台尺寸 | mm | 850×500 | 1,250×600 |
| 最大负荷 | kg | 300 | 800 |
| 主轴驱动方式 | - | Built in | Built in |
| 主轴锥度 | - | HSK-A63 | HSK-A63 |
| 主轴最高转速 | r/min | 24,000 | 24,000 |
| 主轴功率 | kW | 33/25 | 33/25 |
| 主轴最大扭矩 | N.m | 96/72.5 | 96/72.5 |
| 最大移送距离(X/Y/Z) | mm | 600(+350 ATC) /450/450 | 1,000(+350 ATC) /560/450 |
| 快移速度(X/Y/Z) | m/min | 50/50/50 | 50/50/50 |
| 导轨形式 | - | LM | LM |

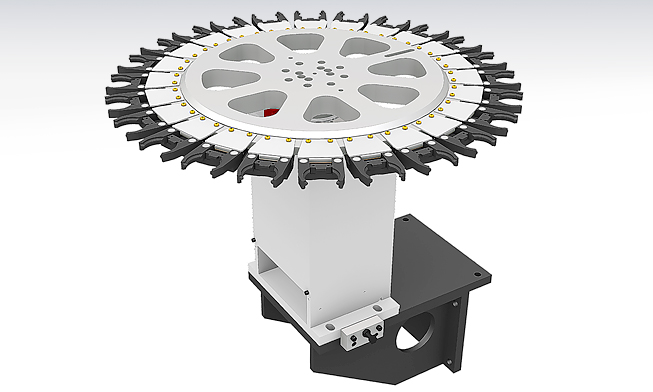

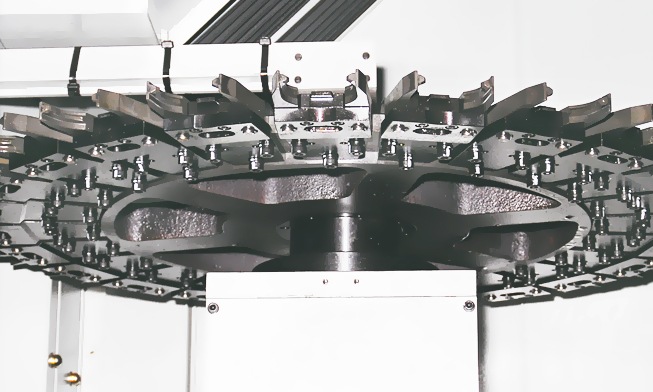

| 刀库数量 | EA | 24 | 24 |
| 换刀节拍(Chip To Chip) | sec | 5.5 | 5.5 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
