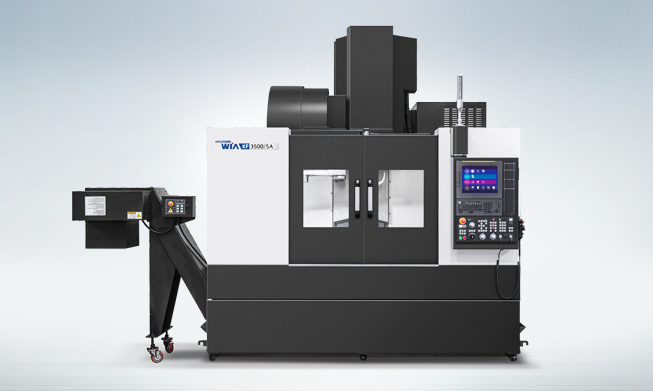

KF3500/5A 高速型5轴立式加工中心
产品简介

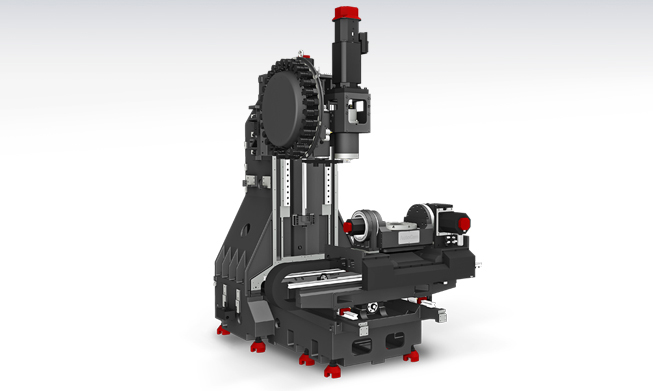

A/C轴高刚性滚子齿轮凸轮驱动方法的应用
对比其他公司的涡轮方式, 在动力转导的效率及刚性方面格外优秀
A轴30rpm和C轴40rpm的快速移动速度
高速主轴 - 标准12,000rpm, [选件15,000/20,000rpm]
高速刀具交换时间 (切削到切削) : 3.4 sec
全轴高速滚柱型直线导轨
顶盖设置, 可通过行车方便地进行工作
6.5m2 紧凑的尺寸, 易于在狭窄的空间中安装
搭载FANUC 0i-SMArT PlUS 最新控制系统提高使用便利性
规格
| Description | Unit | KF3500/5A |
|---|---|---|
| 工作台尺寸 | mm | 350 |
| 最大负荷 | kg | 250 |
| 主轴驱动方式 | - | Direct |
| 主轴锥度 | - | BBT40 |
| 主轴最高转速 | r/min | 12,000 |
| 主轴功率 | kW | 18.5/11 |
| 主轴最大扭矩 | N.m | 118/52.5 |
| 最大移送距离(X/Y/Z) | mm | 600/655/500 |
| 快移速度(X/Y/Z) | m/min | 36/36/30 |
| 导轨形式 | - | LM |
| 刀库数量 | EA | 30 |
| 换刀节拍(Chip To Chip) | sec | 3.4 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
