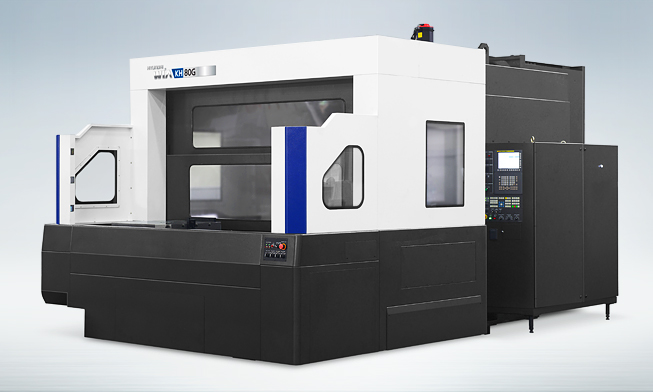

KH80G 实现生产性创新的新一代高性能大型卧式加工中心
产品简介

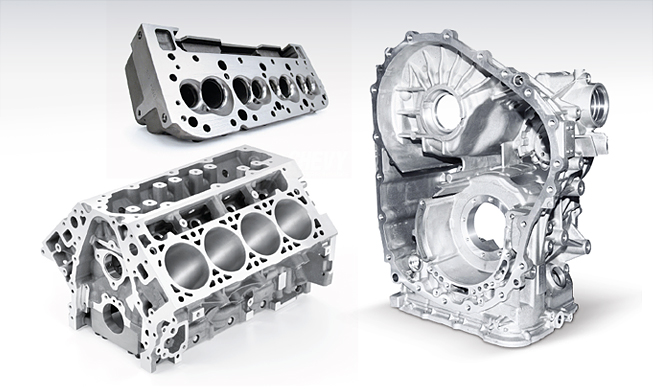

加工件尺寸Ø1,150/高度 1,150mm的同级最大规格的加工空间设计

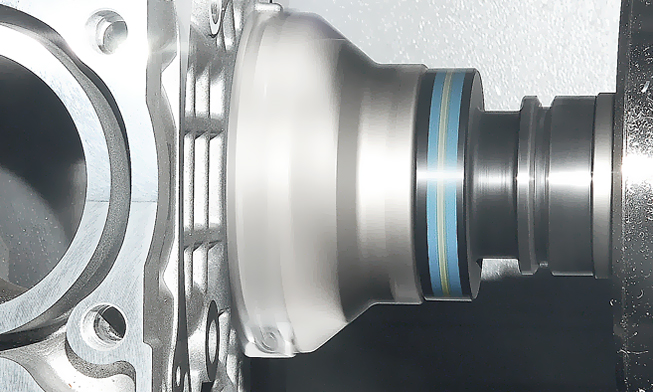

BBT50 2面约束的主轴设计, 实现高精度与高强性加工(可选规格)

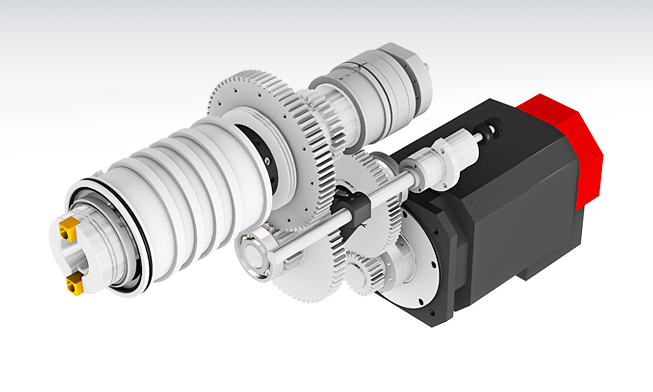

强力切削型的主轴3级齿轮驱动方式配置

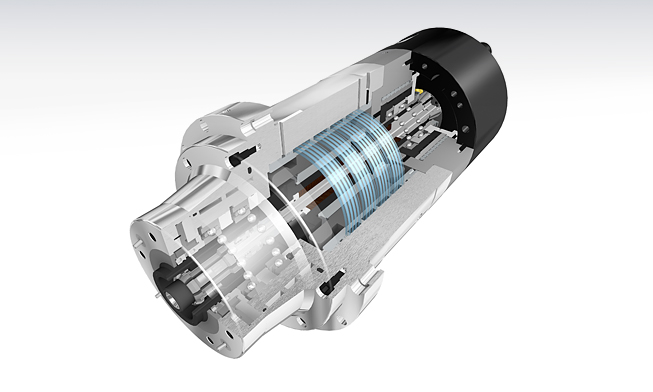

主轴油冷装置标准配置, 保证加工精度

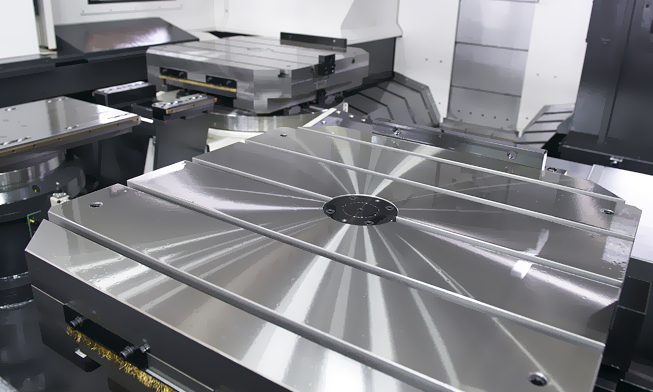

配置梭式类型的托盘交换装置
全轴配置最优化的导轨
热对称型的立柱构造, 实现热变位的最小化
规格
| Description | Unit | KH80G |
|---|---|---|
| 工作台尺寸 | mm | 800×800 |
| 最大负荷 | kgf | 2 - 2,200 |
| 主轴驱动方式 | - | GEAR |
| 主轴锥度 | - | BT50 |
| 主轴最高转速 | r/min | 4,500 |
| 主轴功率 | kW | 26/22 |
| 主轴最大扭矩 | N.m | 1,500/1,275 |
| 最大移送距离(X/Y/Z) | mm | 1,250/1,000/850 |
| 快移速度(X/Y/Z) | m/min | 18/18/18 |
| 导轨形式 | - | LM |

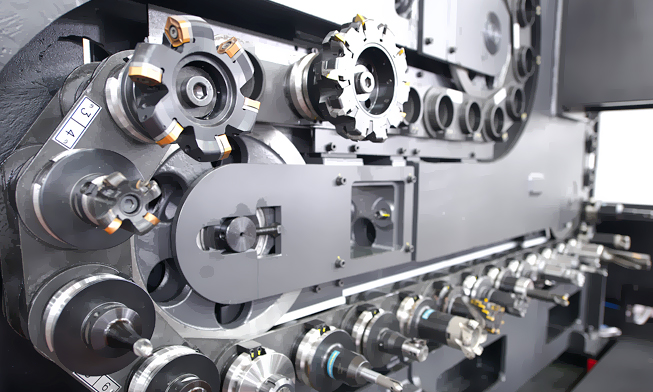

| 刀库数量 | EA | 40 |
| 换刀节拍(Chip To Chip) | sec | 9.5 |
| 工作台数量 | EA | 2 |
| 工作台交换方式 | - | SHUTTLE |
| 工作台交换节拍 | sec | 28 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
