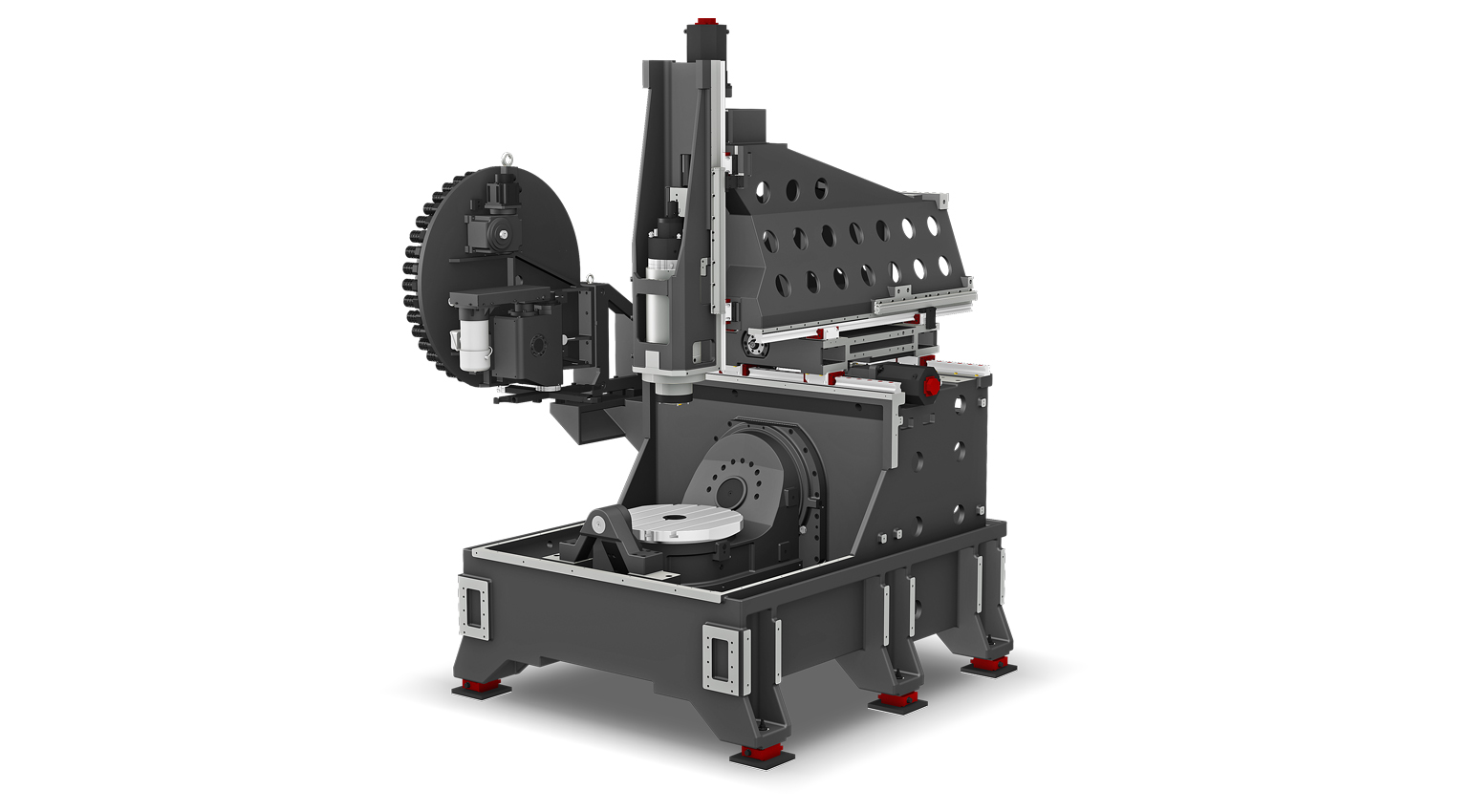

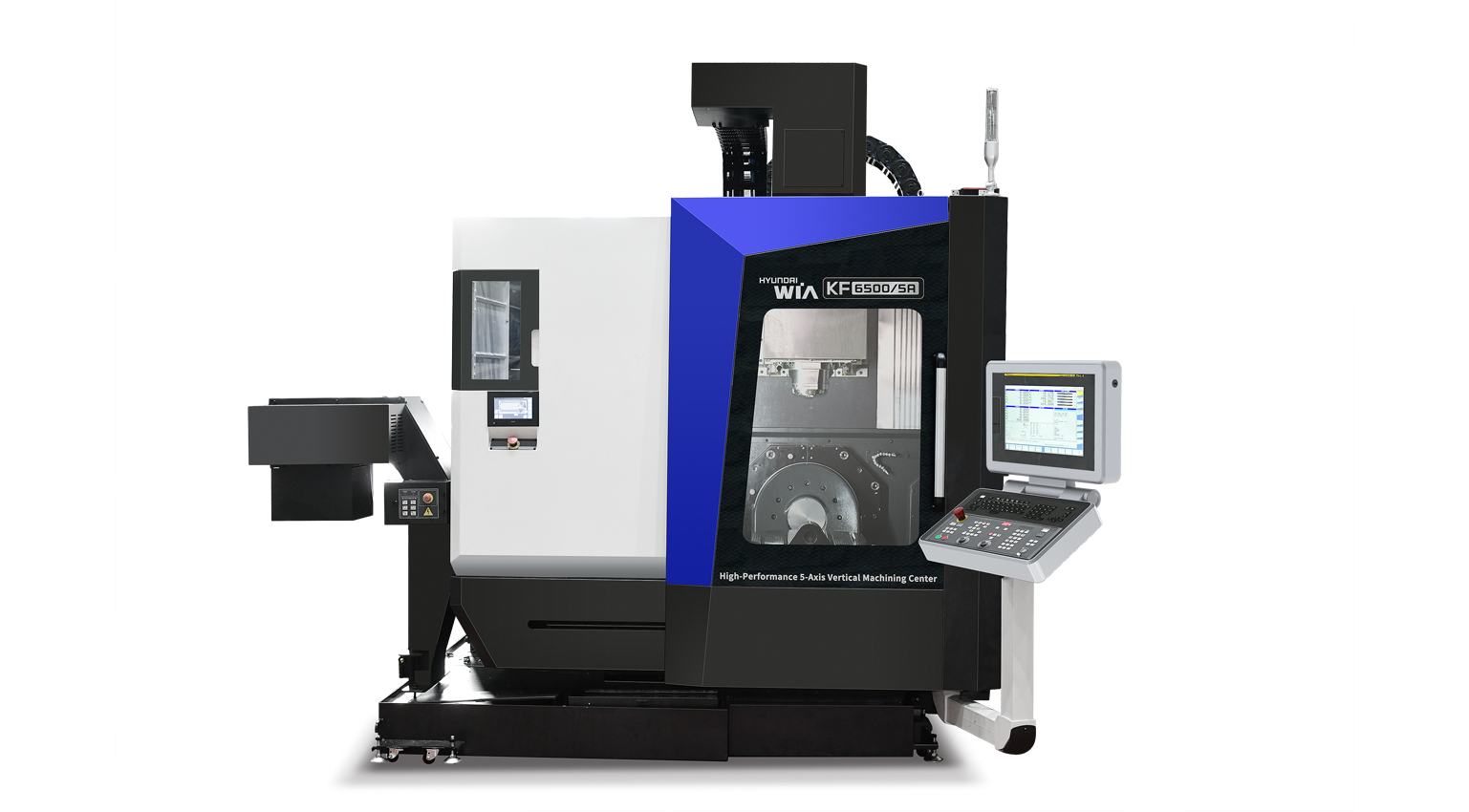

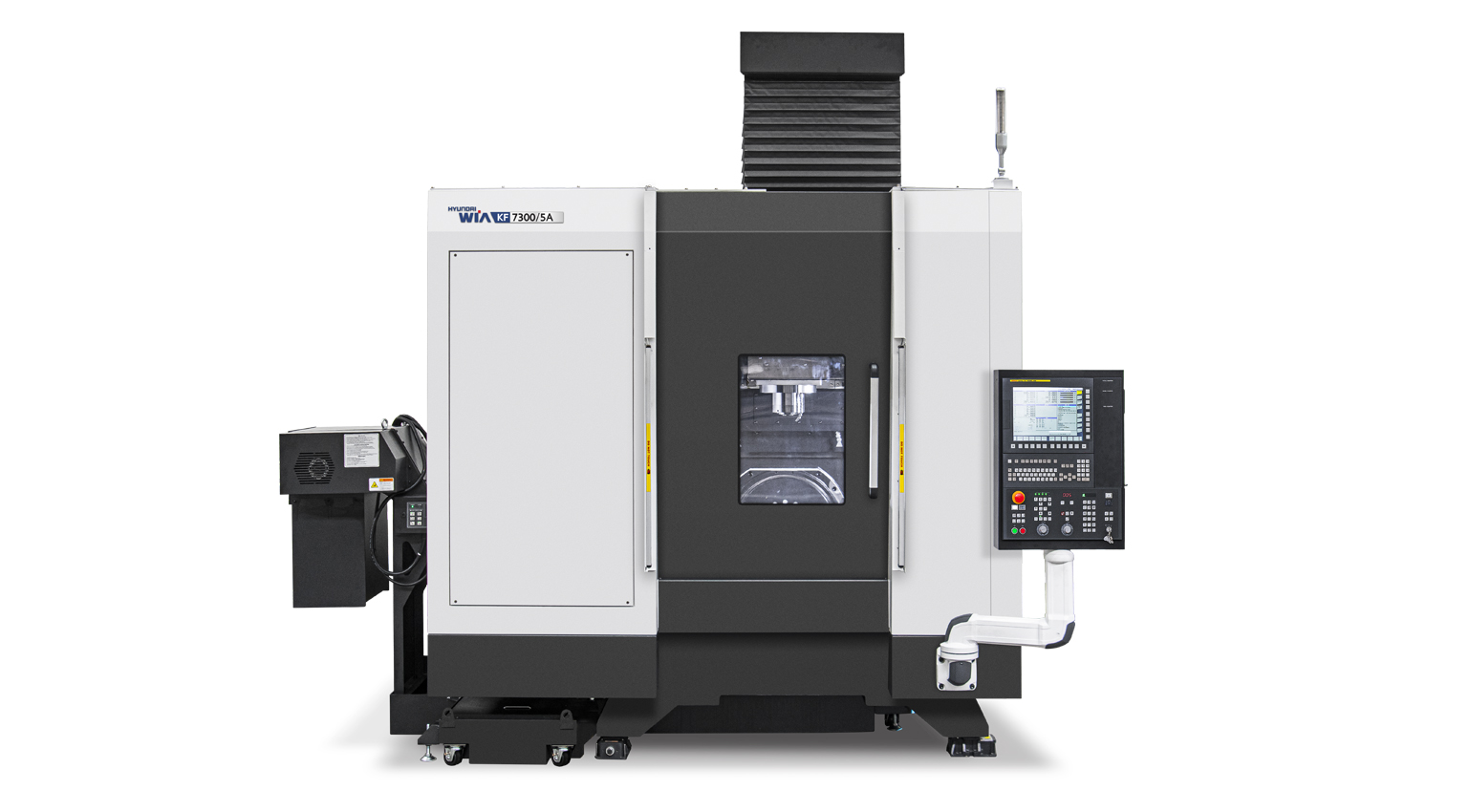

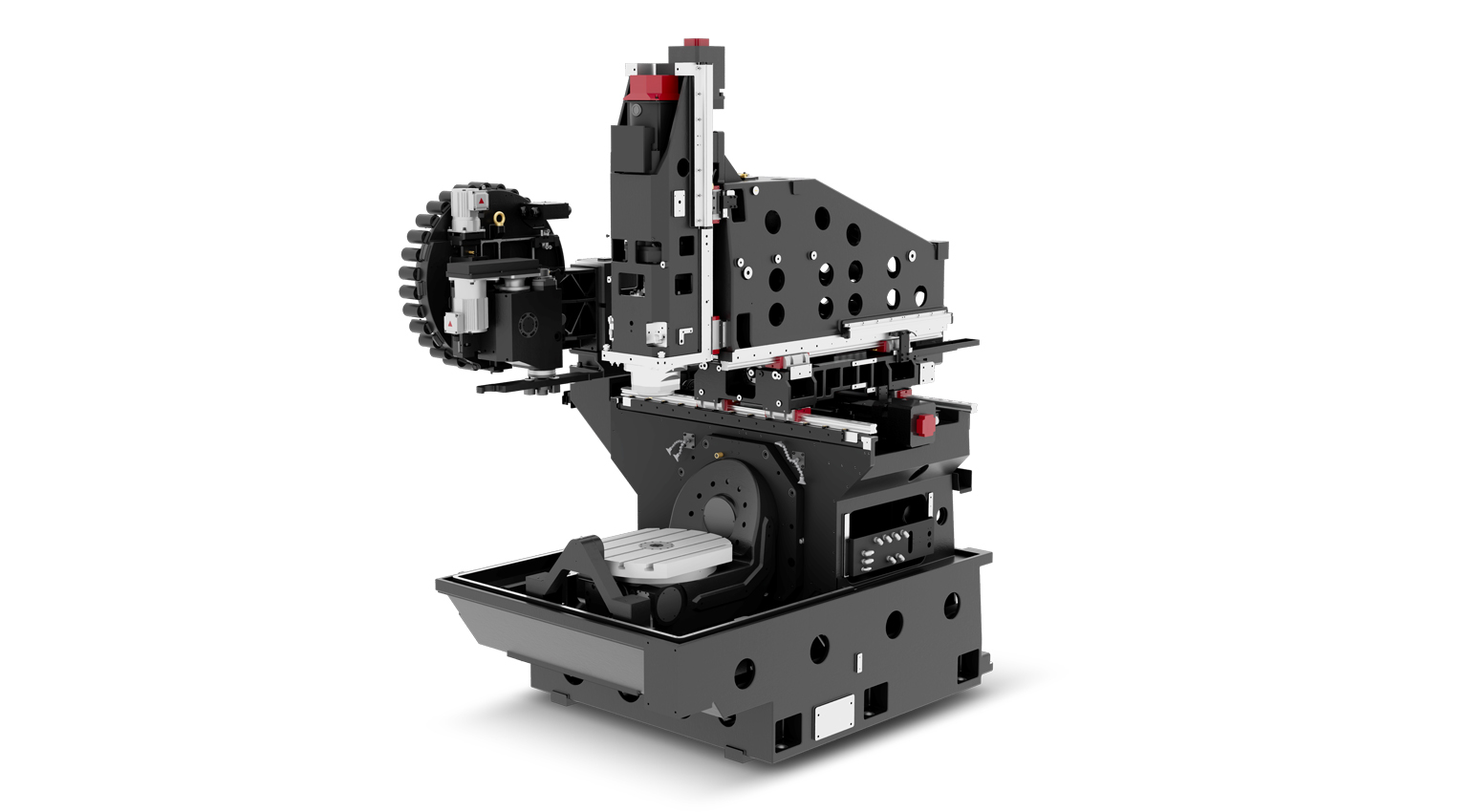

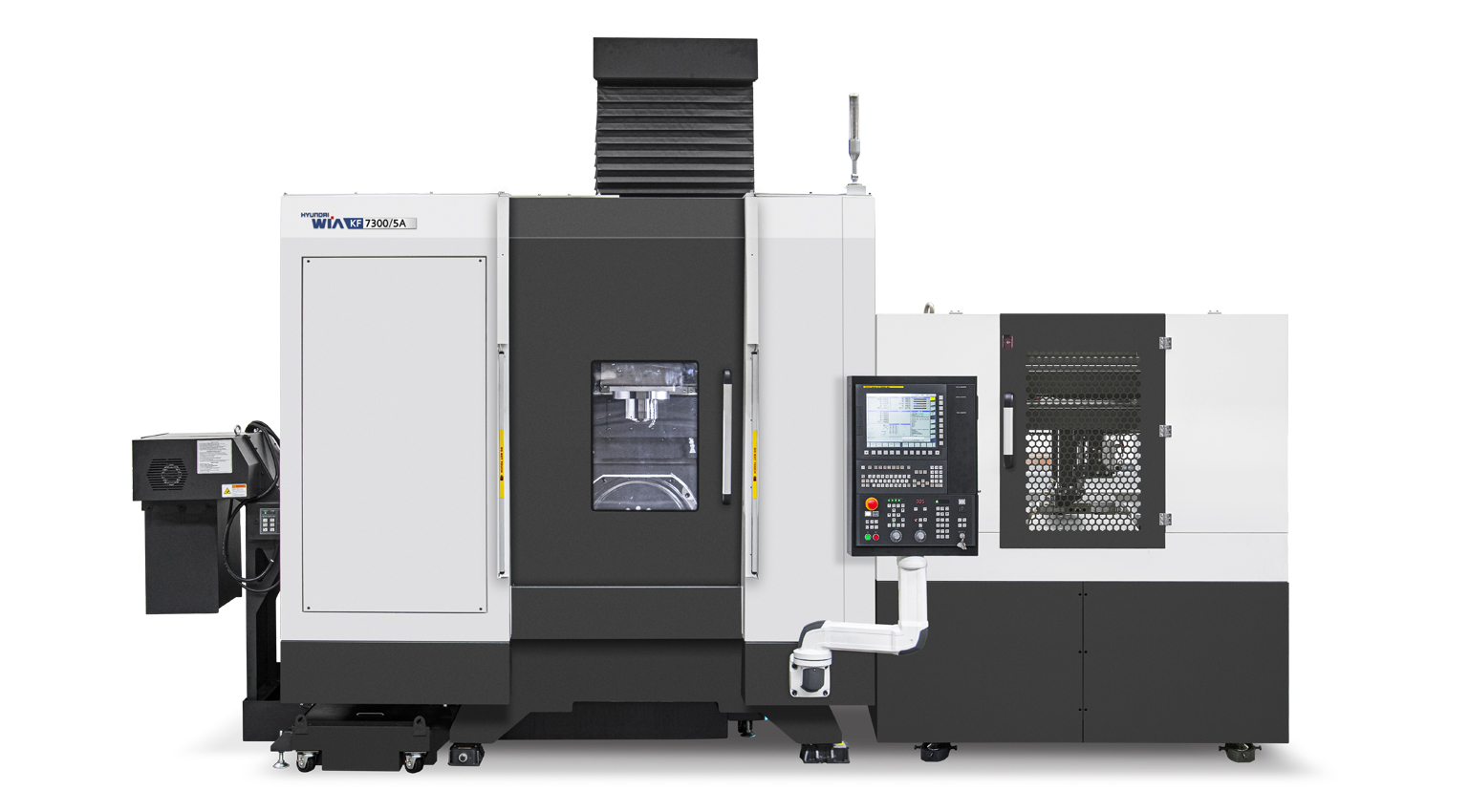

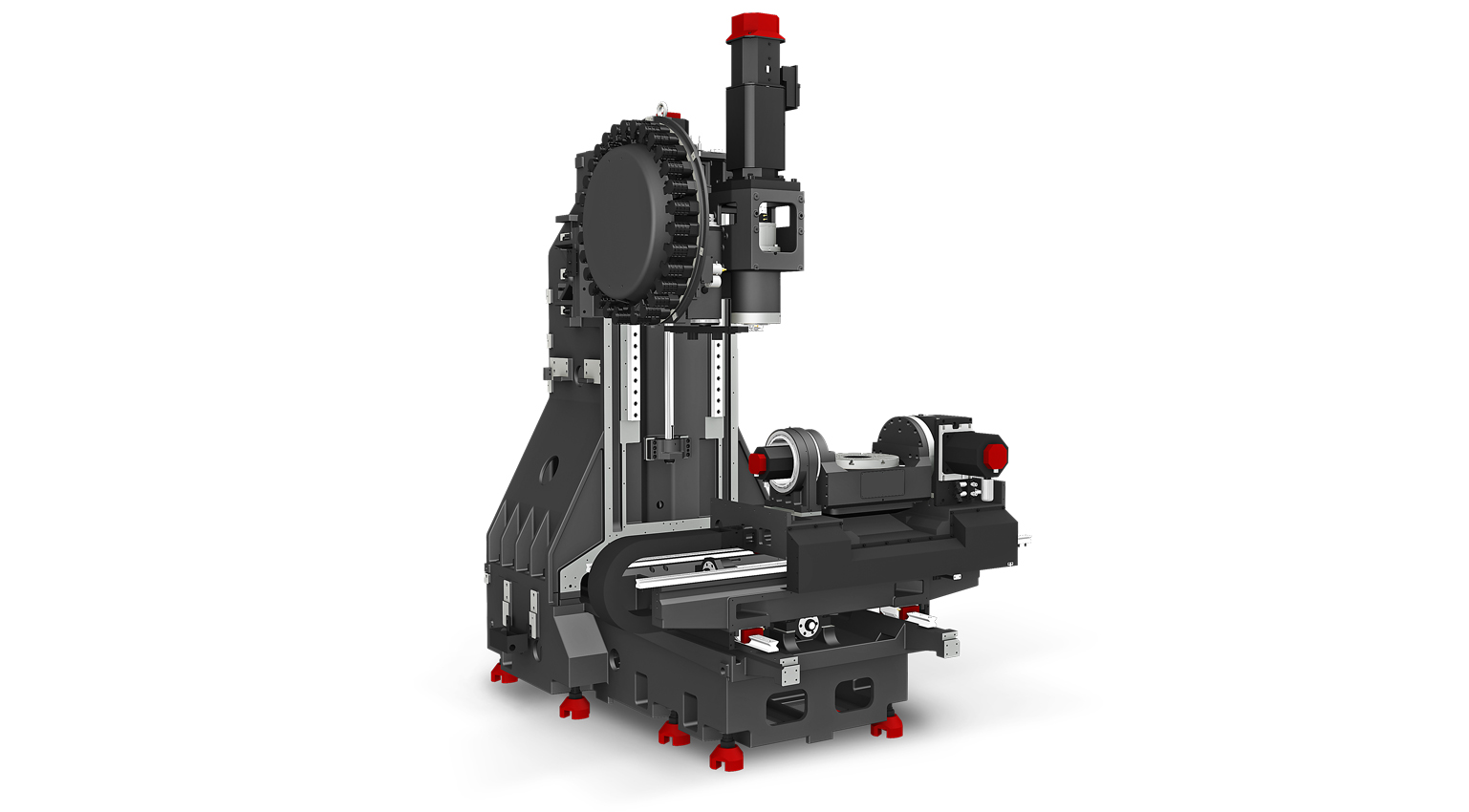

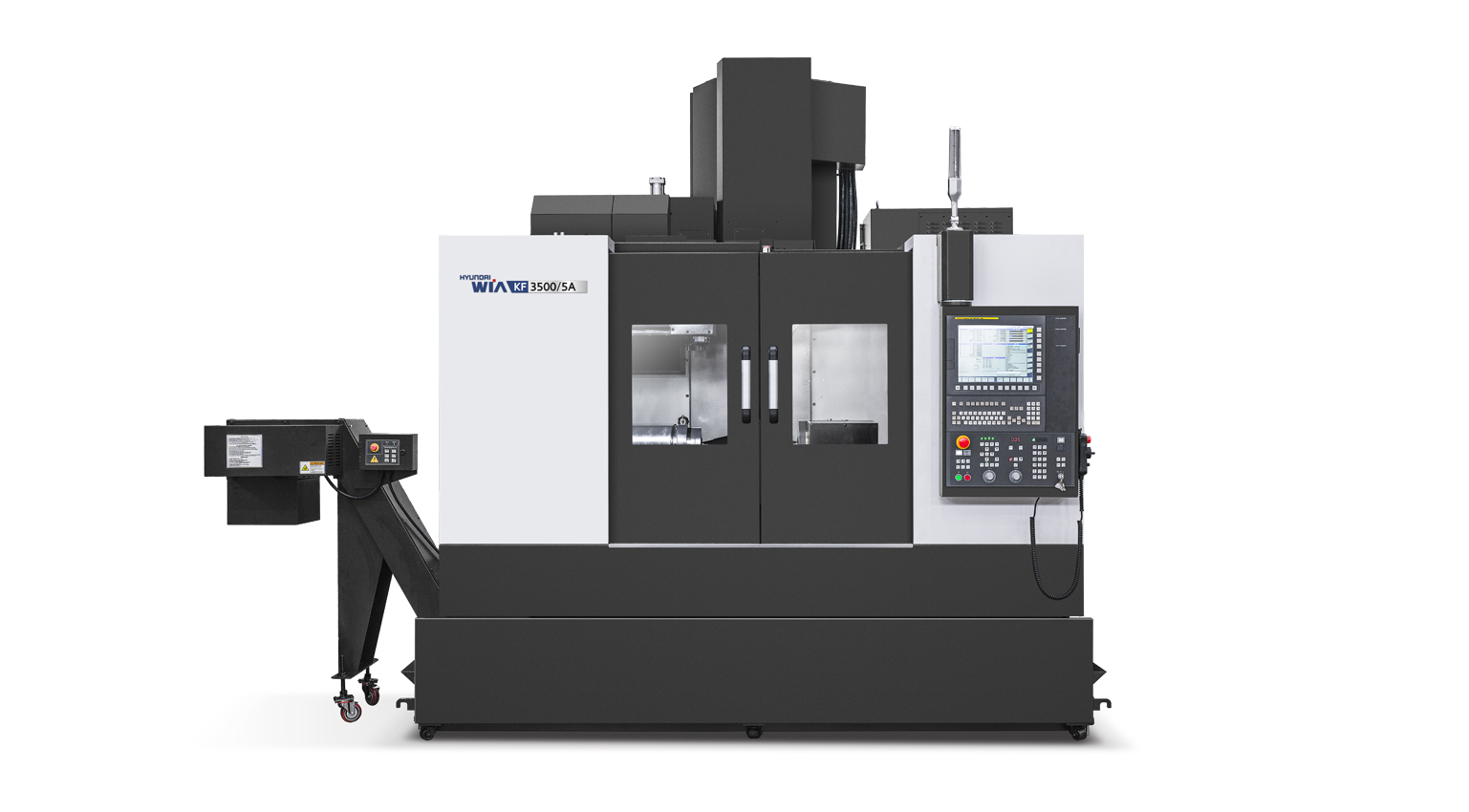

产品视图
09
为稳定、高效切削而设计
结合最新技术并具有稳定结构与高精度主轴的高质量模具加工性能超强的WIA机床五轴VMC

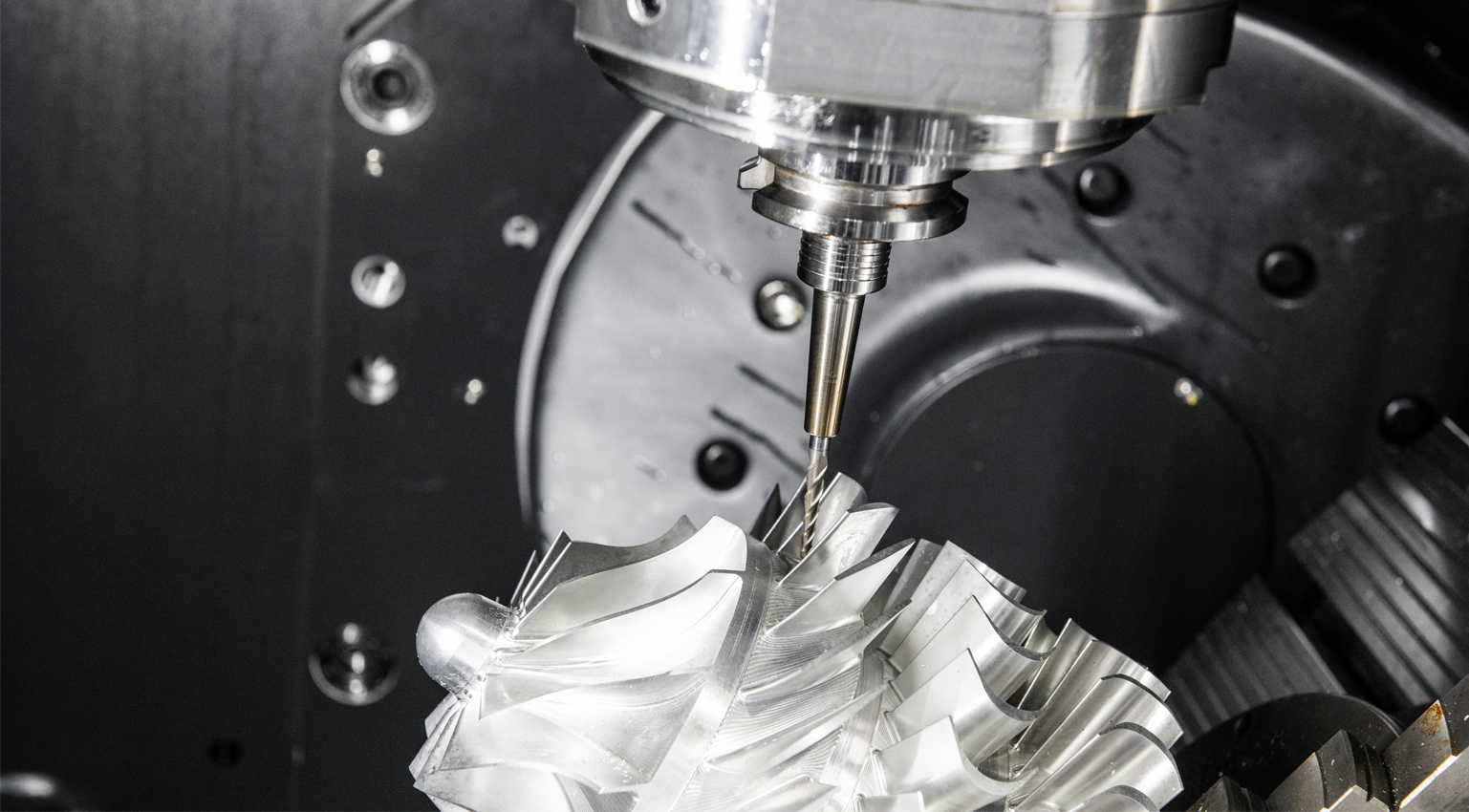

- 015轴联动功能可实现复杂外形产品的多样化加工

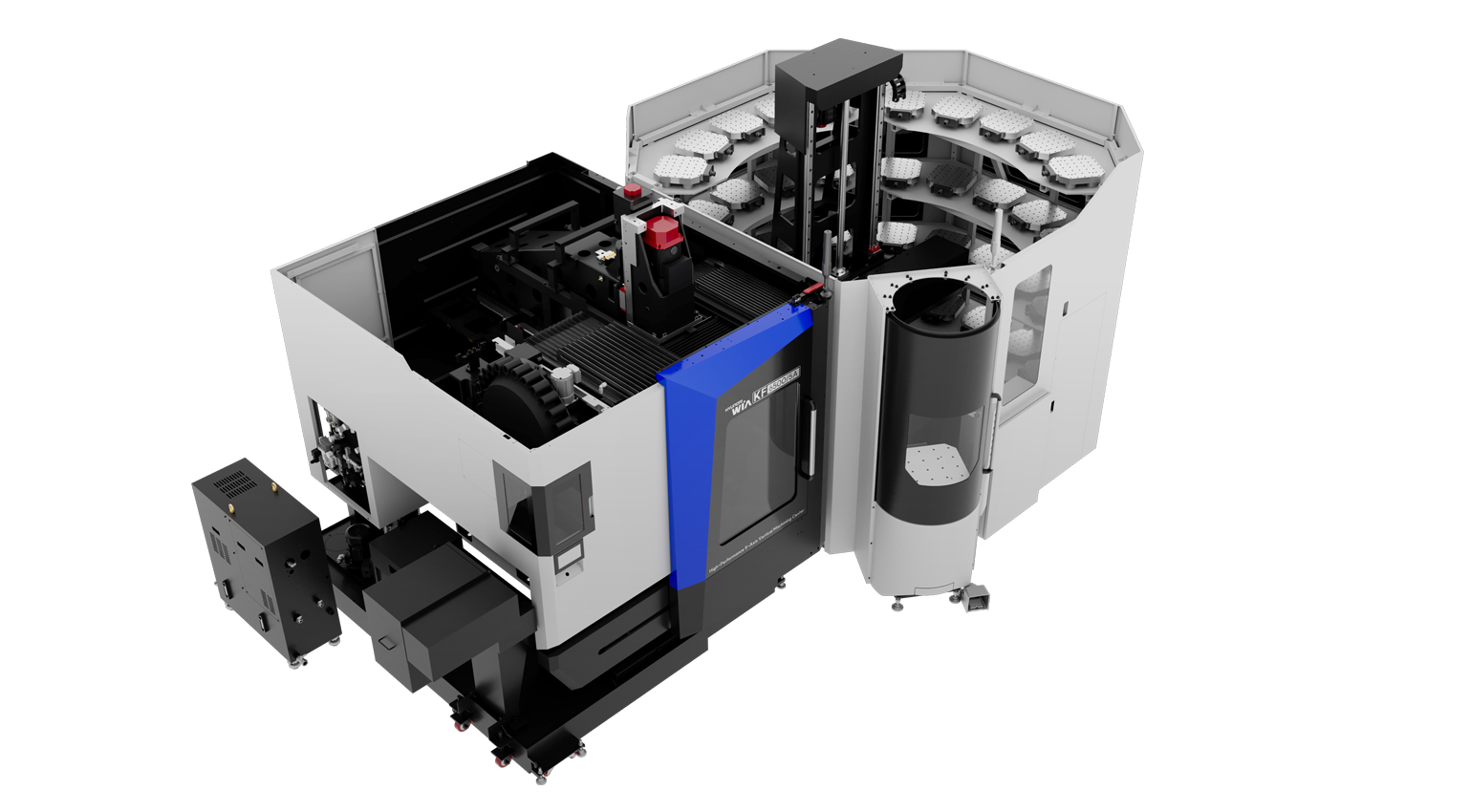

- 02移动型立柱结构可应对自动化 (KF6500/5A, KF7300/5A)
- 03高速内置主轴专门用于高品质加工 (选项)
- 04全轴采用高速滚柱直线导轨
- 05搭载FANUC最新控制系统提高使用便利性 (KF6500/5A : 标配笔记本式键盘&19英寸大型触摸屏)
技术规格
3 MODELS · 11 ITEMS| MODEL | UNIT | KF3500/5A | KF6500/5A | KF7300/5A |
|---|---|---|---|---|
| 工作台尺寸 (直径) | mm | 350 | 600 | 630 |
| 最大载荷 | kg | 250 | 400 | 500 |
| 行程 (X/Y/Z) | mm | 600/655/500 | 650/520/480 | 765/650/520 |
| 快速进给 (X/Y/Z) | m/min | 36/36/30 | 40/40/40 | 40/40/40 |
| 主轴转速 | r/min | 12,000 [15,000][20,000] | 12,000 [15,000] [20,000] | 12,000 [20,000] |
| 主轴功率 | kW | 18.5/11 [18.5/11][22/18.5] | 18.5/11 [18.5/11] [22/18.5] | 22/18.5 [22/18.5] |
| 主轴扭矩 | N.m | 118/52.5 [118/52.5][98/80] | 118/52.5 [118/52.5][221/80] | 204/119 [98/80] |
| 主轴刀具类型 | - | BBT40 [HSK-A63] | BBT40 [HSK-A63] | BBT40 [HSK-A63] |
| 主轴驱动方式 | - | DIRECT [DIRECT][BUILT-IN] | DIRECT [DIRECT][BUILT-IN] | BUILT-IN |
| 刀具数量 | EA | 30 [40,60] | 30 [60, 90, 120] | 40 [60] |
| 滑动方式 | - | LM | LM | LM |
可横向滚动查看全部机型参数
- 工作台尺寸 (直径) mm
- 350
- 最大载荷 kg
- 250
- 行程 (X/Y/Z) mm
- 600/655/500
- 快速进给 (X/Y/Z) m/min
- 36/36/30
- 主轴转速 r/min
- 12,000 [15,000][20,000]
- 主轴功率 kW
- 18.5/11 [18.5/11][22/18.5]
- 主轴扭矩 N.m
- 118/52.5 [118/52.5][98/80]
- 主轴刀具类型 -
- BBT40 [HSK-A63]
- 主轴驱动方式 -
- DIRECT [DIRECT][BUILT-IN]
- 刀具数量 EA
- 30 [40,60]
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
