产品视图
08

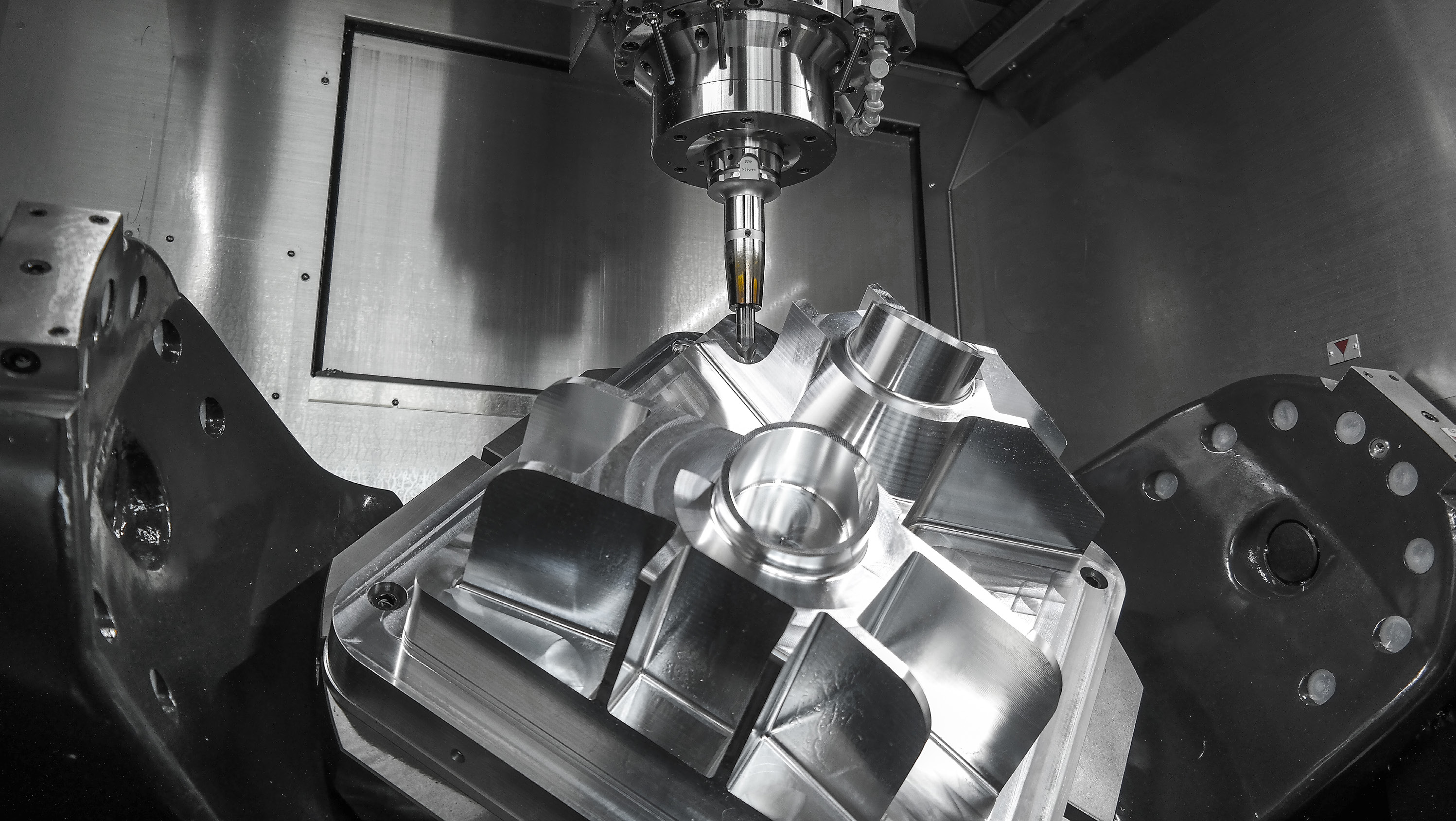

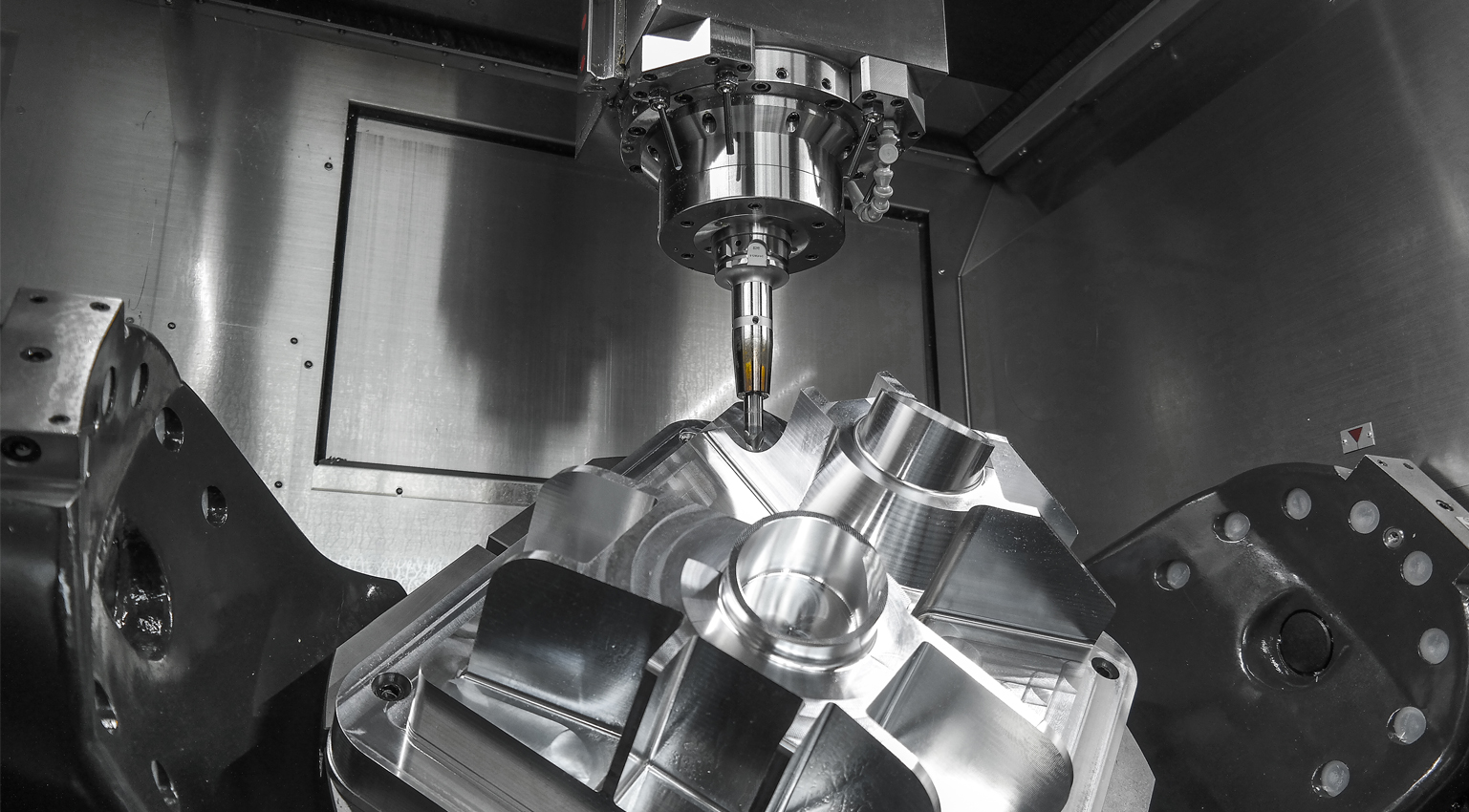

为稳定、高效切削而设计

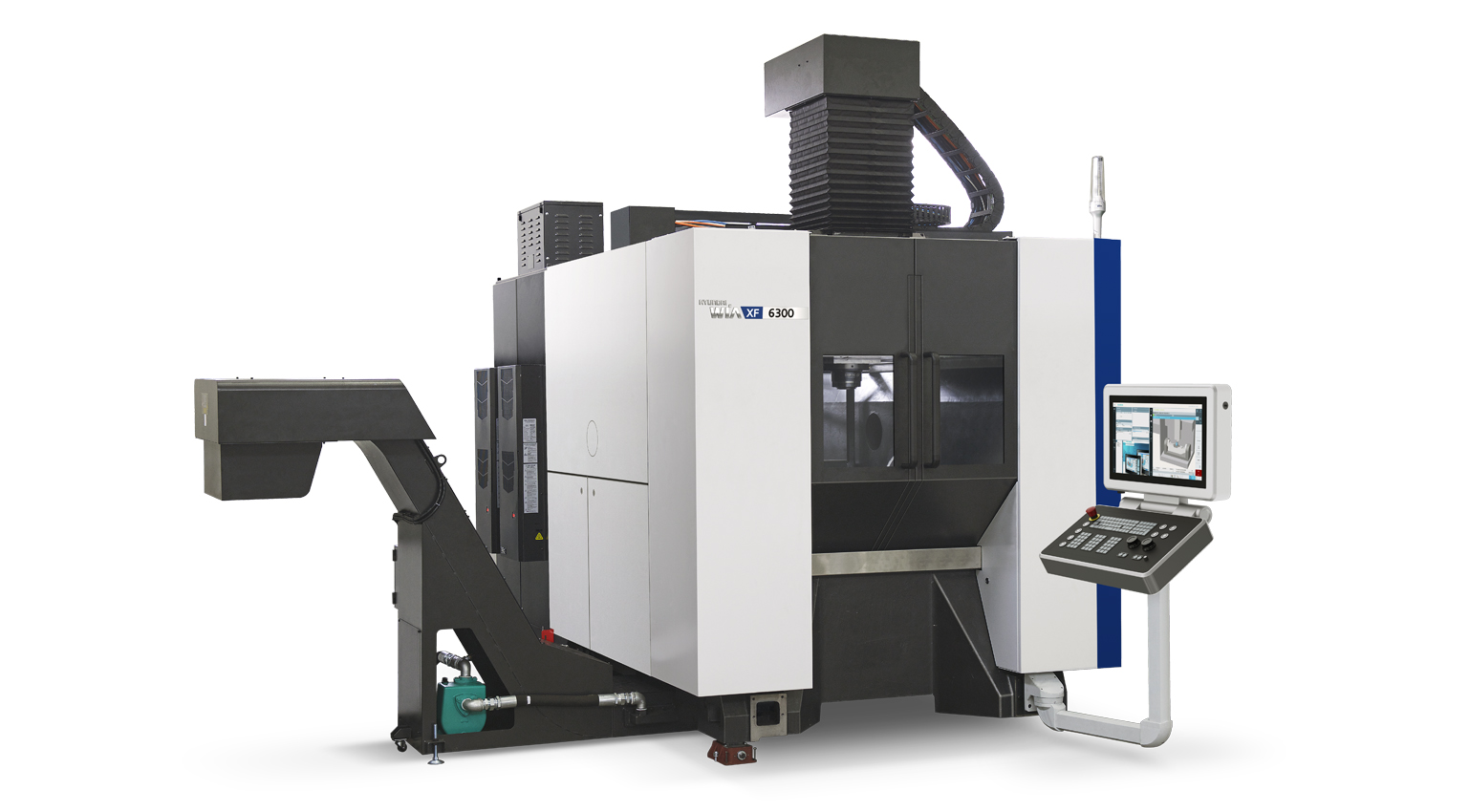

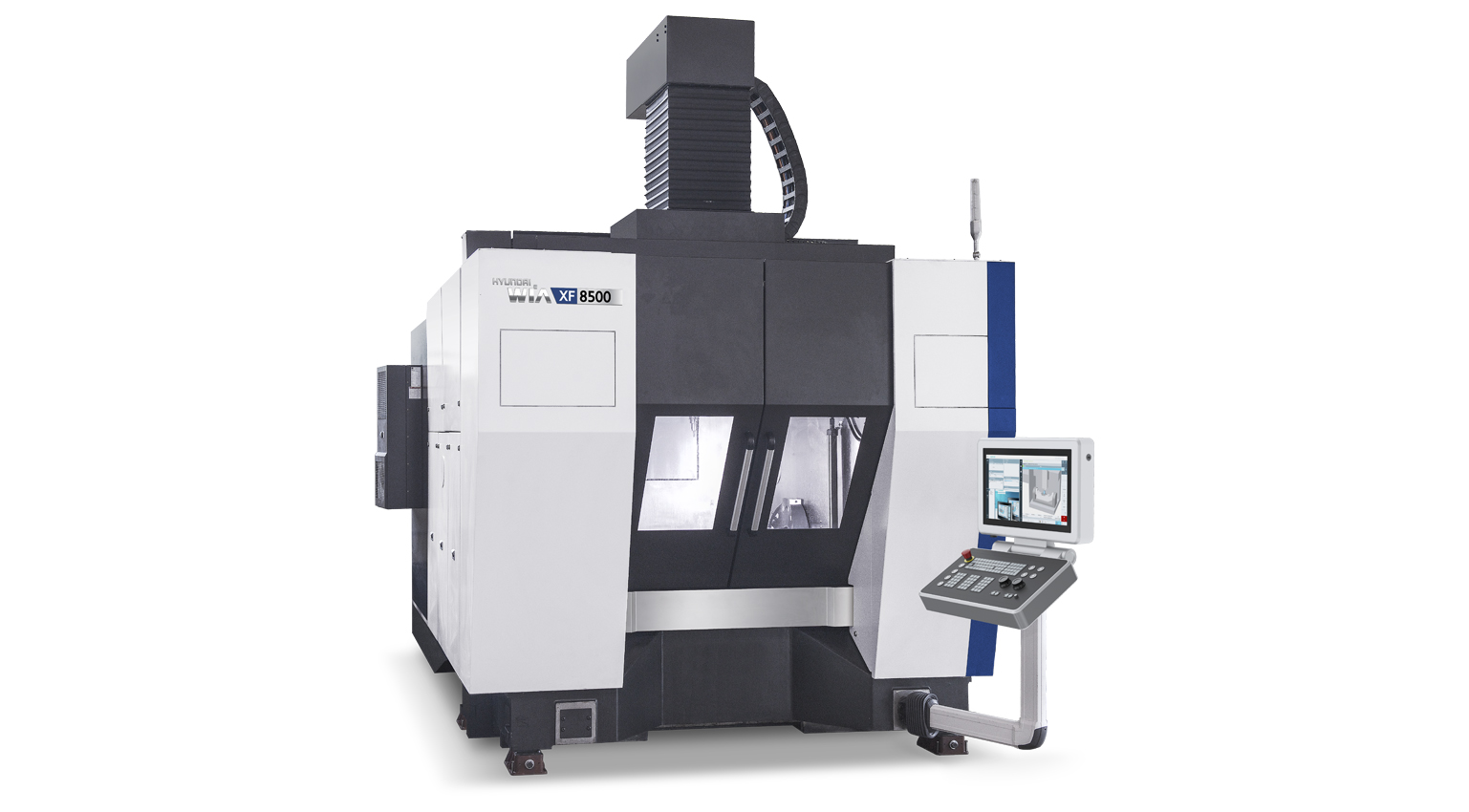

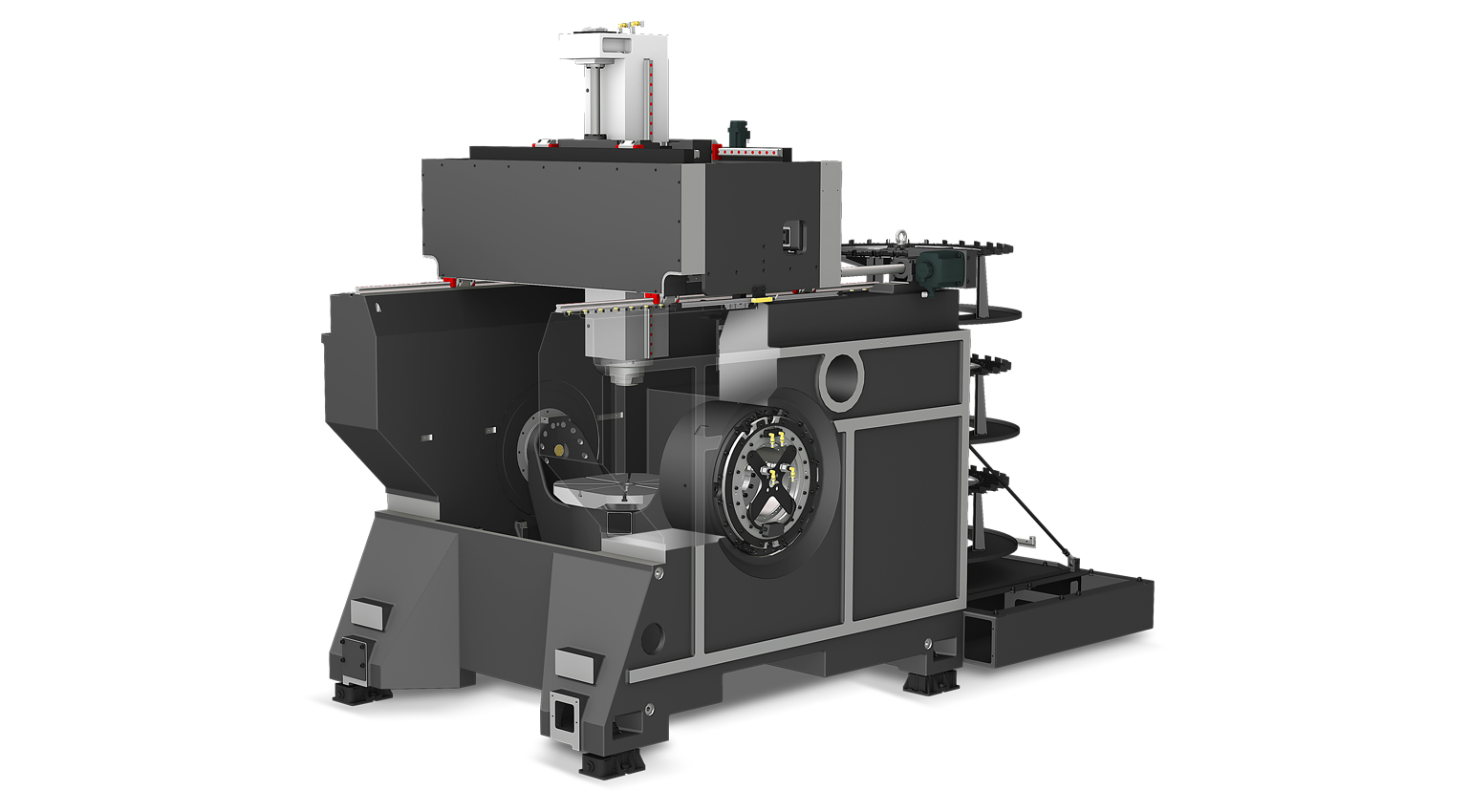

结合最新技术并具有稳定结构与高精度主轴的高质量模具加工性能超强的WIA机床五轴VMC

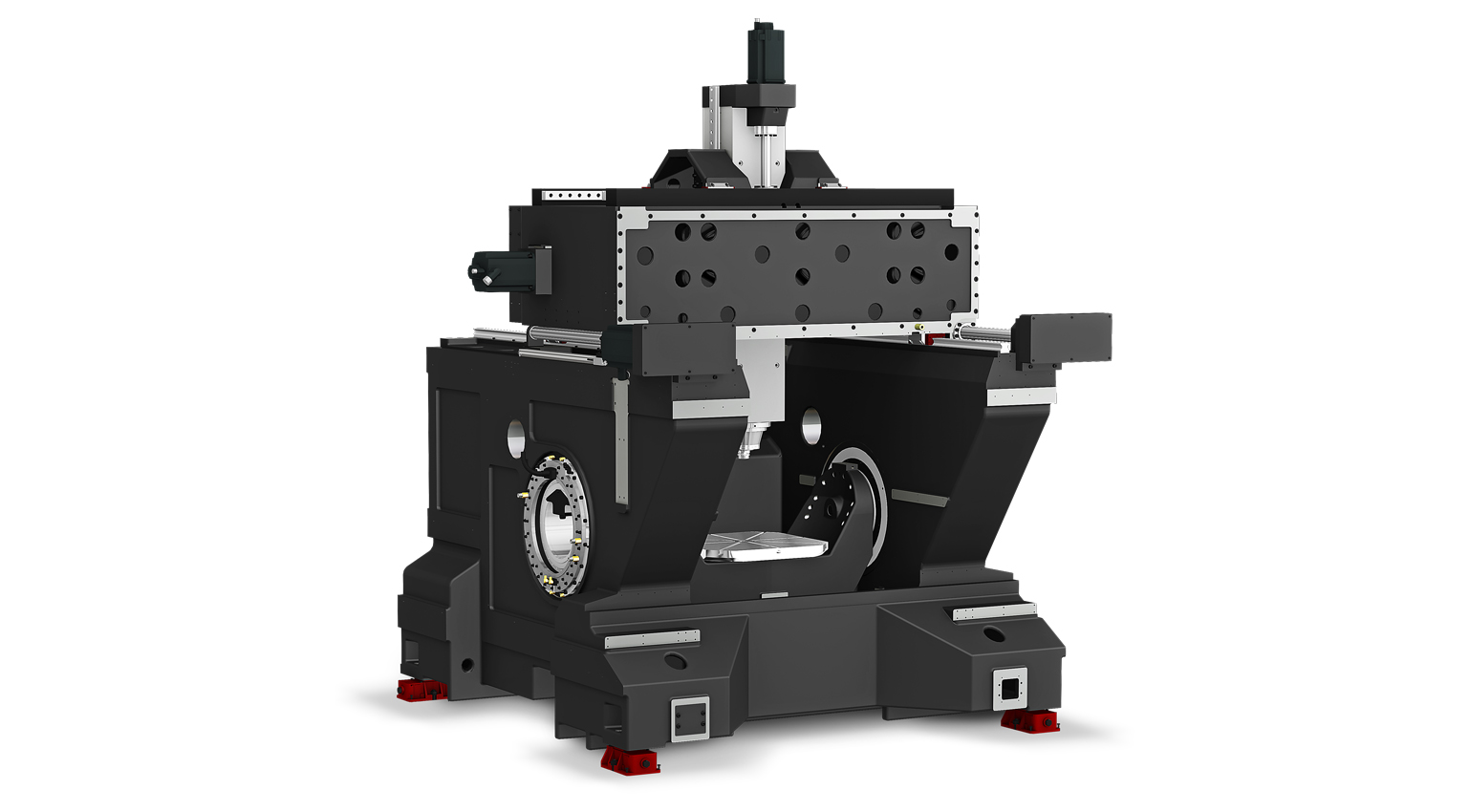

- 01一体型床& column结构，增强刚性

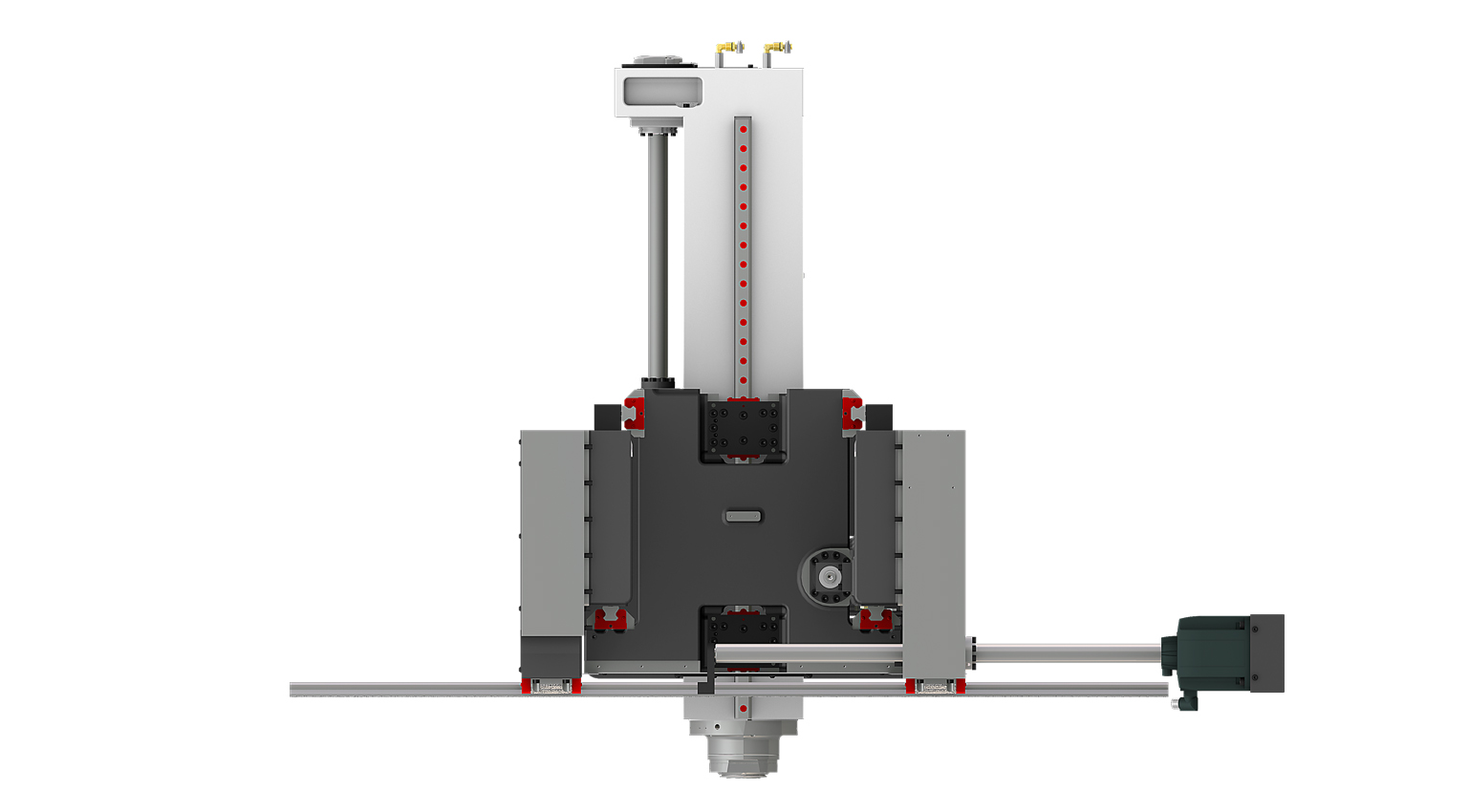

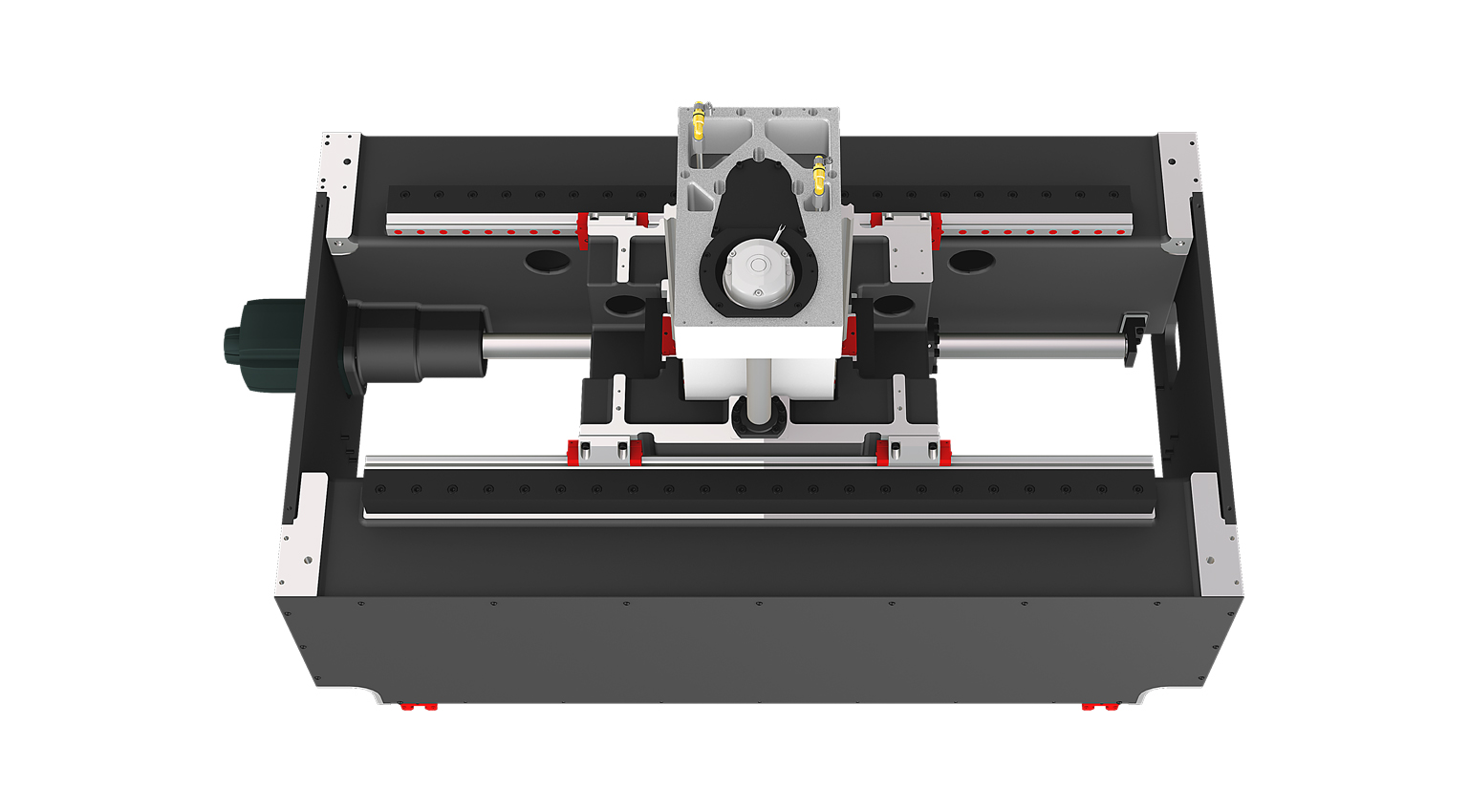

- 02X轴 BOX IN BOX 结构，可进行高精度产品加工
- 03内置结构，适用 DDM 台面

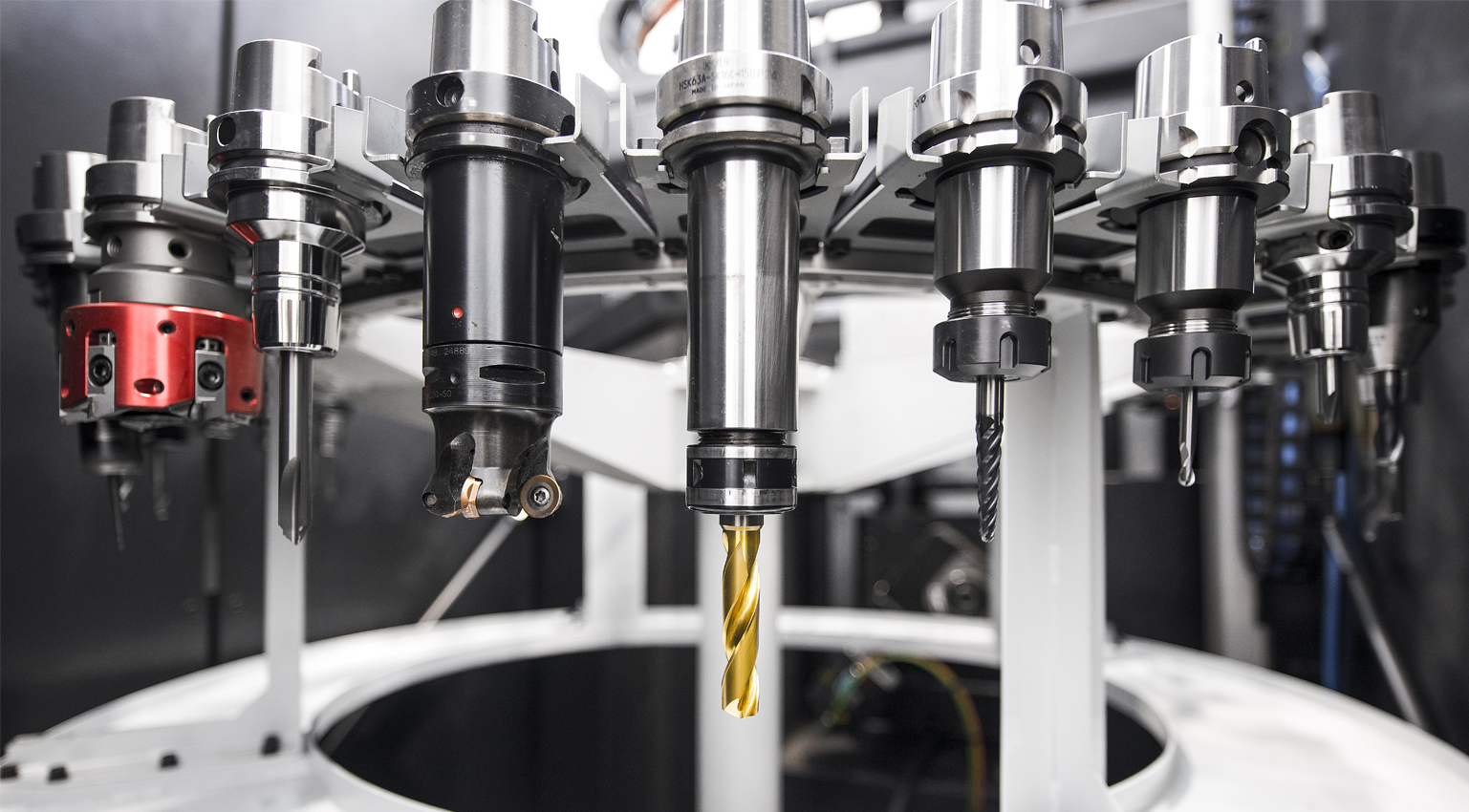

- 04适用标准 34TOOL RING TYPE ATC (C-C Time : 4.5sec)
- 05应用24寸显示器 (海德汉)
技术规格
2 MODELS · 11 ITEMS| MODEL | UNIT | XF6300 | XF8500 |
|---|---|---|---|
| 工作台尺寸 (直径) | mm | 630 | 850 |
| 最大载荷 | kg | 600 | 1,000 |
| 行程 (X/Y/Z) | mm | 650/600/500 | 850/920/600 |
| 快速进给 (X/Y/Z) | m/min | 60/60/60 | 45/45/45 |
| 主轴转速 | r/min | 15,000 [24,000] [40,000] | 15,000 [9,000] [24,000] [30,000] |
| 主轴功率 | kW | 31/25 [26/20] [26/18] | 31/25 [42/31] [26/20] [120/80] |
| 主轴扭矩 | N.m | 153/123 [85.9/66.5] [9.9/6.9] | 153/123 [175/130] [85.9/66.5] [38.2/25.5] |
| 主轴刀具类型 | - | HSK-A63 [40K : HSK-E40] | HSK-A63 [30K : HSK-E40] |
| 主轴驱动方式 | - | BUILT-IN | BUILT-IN |
| 刀具数量 | EA | 34 [68], [102] | 34 [68], [102] |
| 滑动方式 | - | LM | LM |
可横向滚动查看全部机型参数
- 工作台尺寸 (直径) mm
- 630
- 最大载荷 kg
- 600
- 行程 (X/Y/Z) mm
- 650/600/500
- 快速进给 (X/Y/Z) m/min
- 60/60/60
- 主轴转速 r/min
- 15,000 [24,000] [40,000]
- 主轴功率 kW
- 31/25 [26/20] [26/18]
- 主轴扭矩 N.m
- 153/123 [85.9/66.5] [9.9/6.9]
- 主轴刀具类型 -
- HSK-A63 [40K : HSK-E40]
- 主轴驱动方式 -
- BUILT-IN
- 刀具数量 EA
- 34 [68], [102]
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
