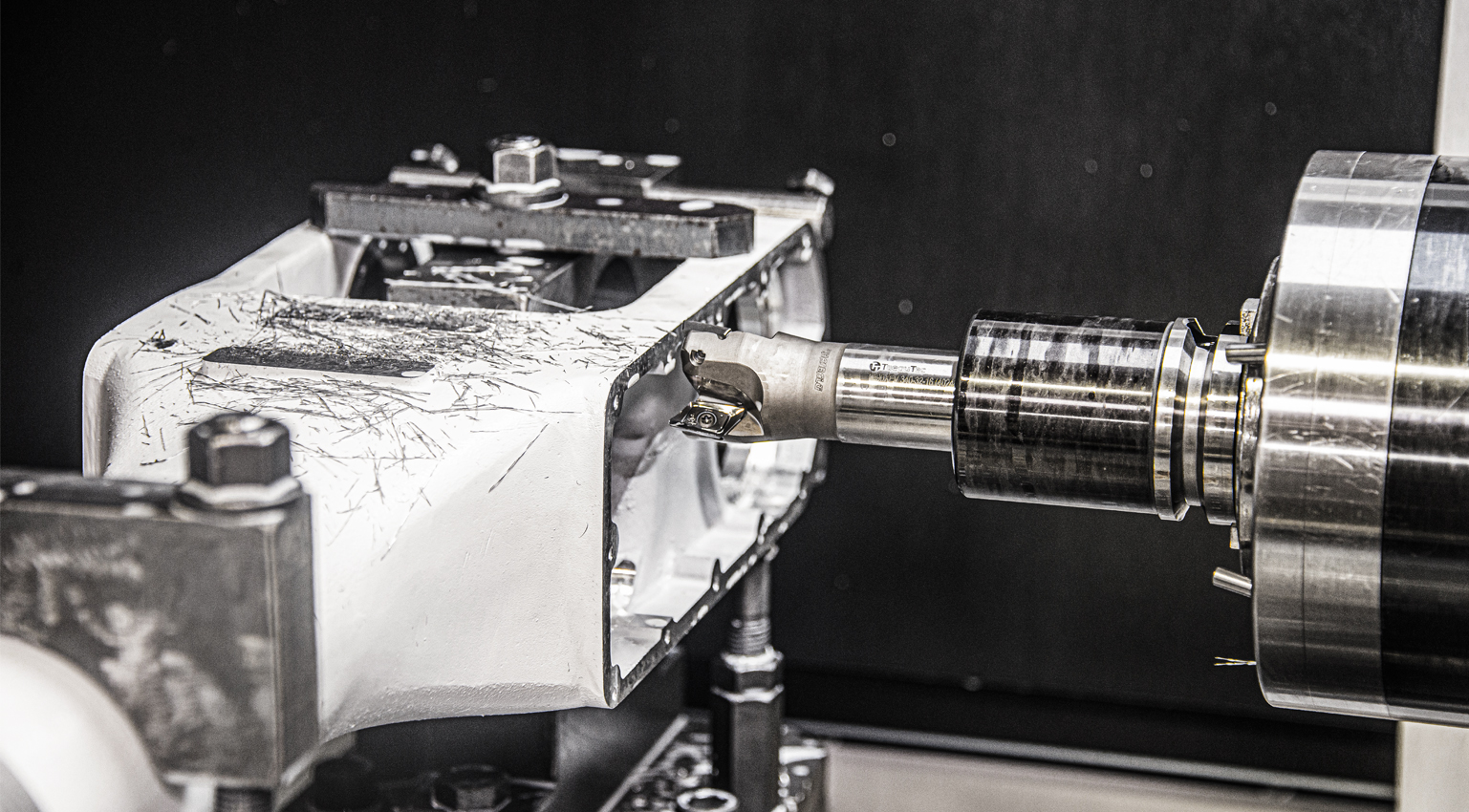

为稳定、高效切削而设计

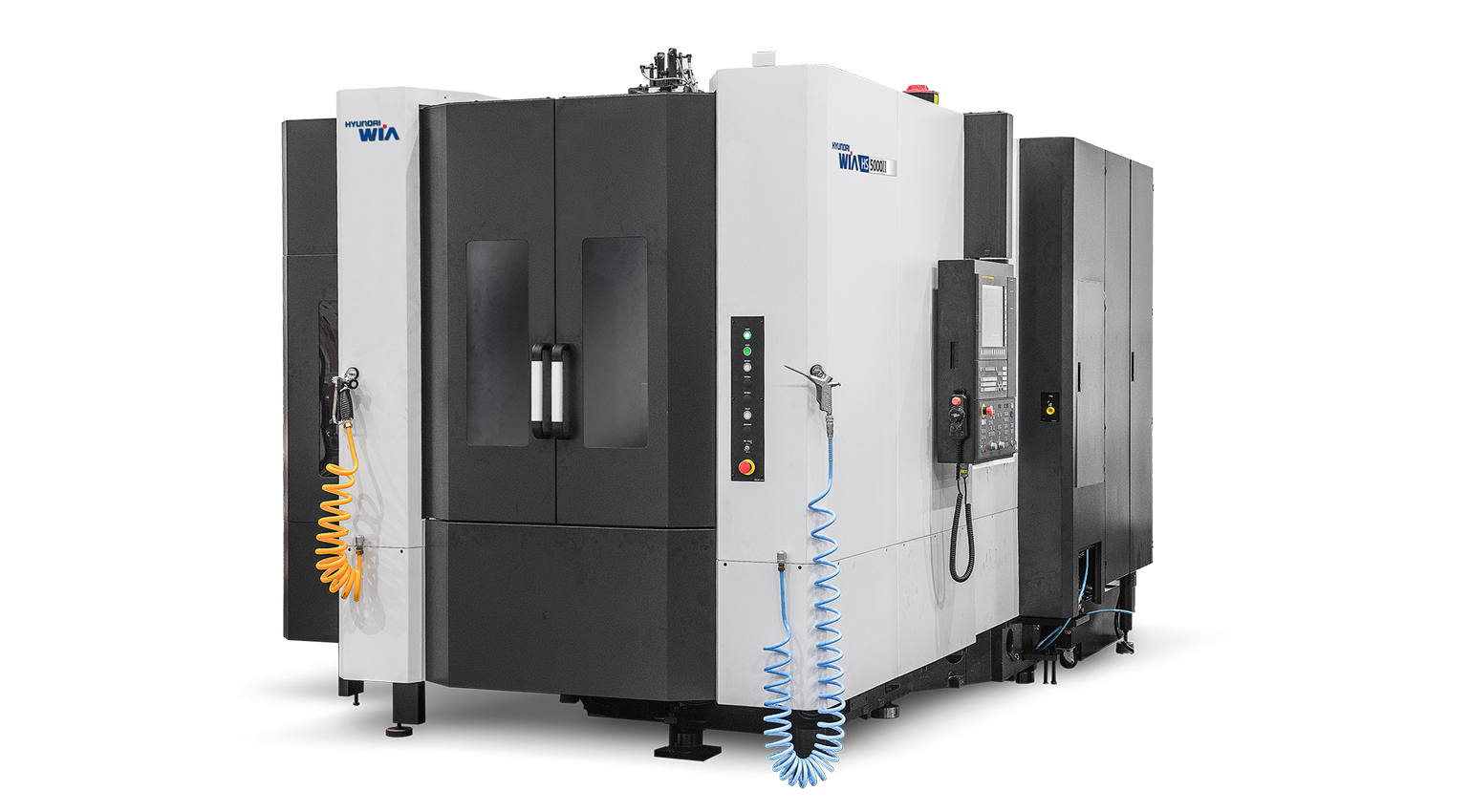

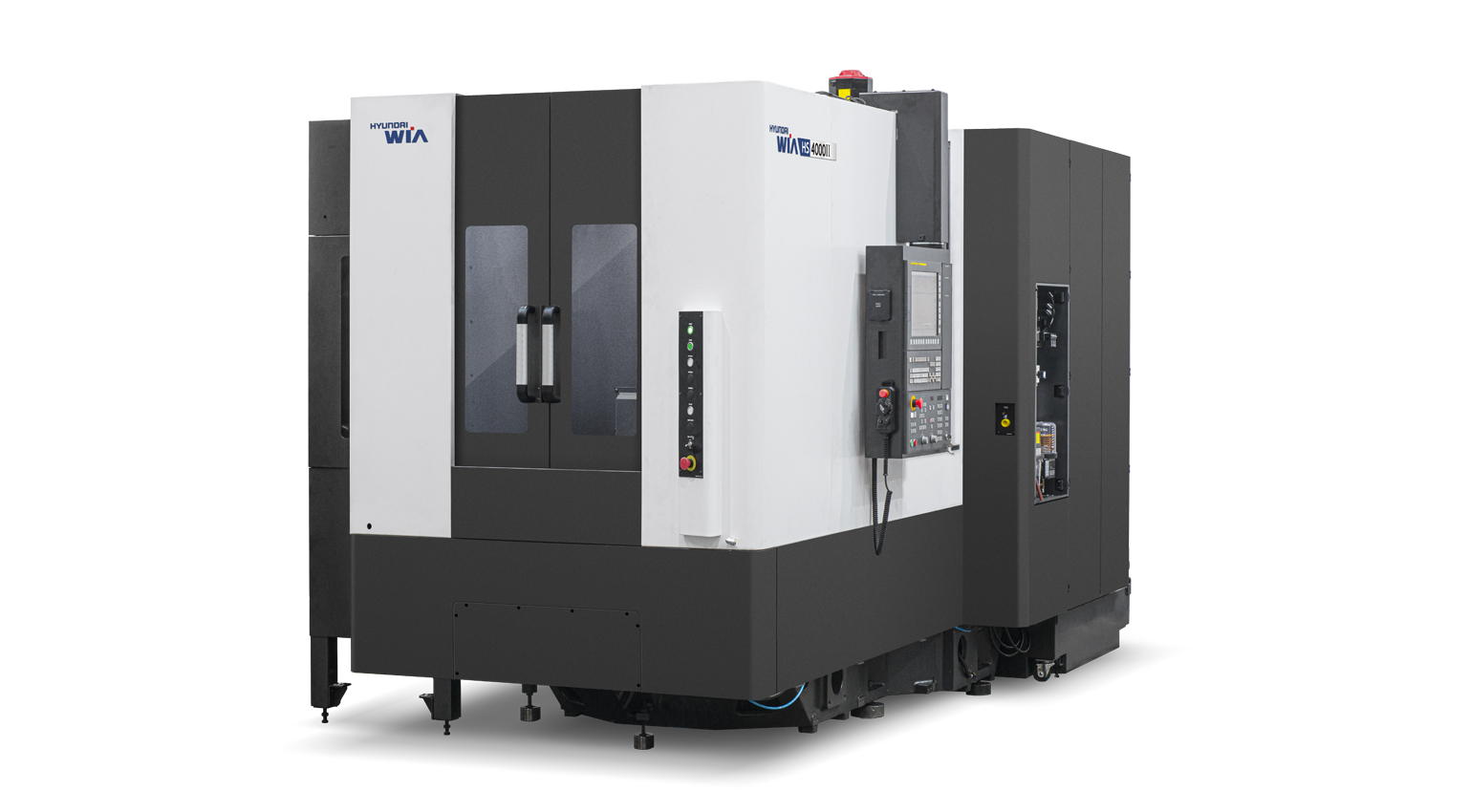

WIA机床内置主轴结构的高生产效率、高速、高性能、高能率下一代卧式加工中心

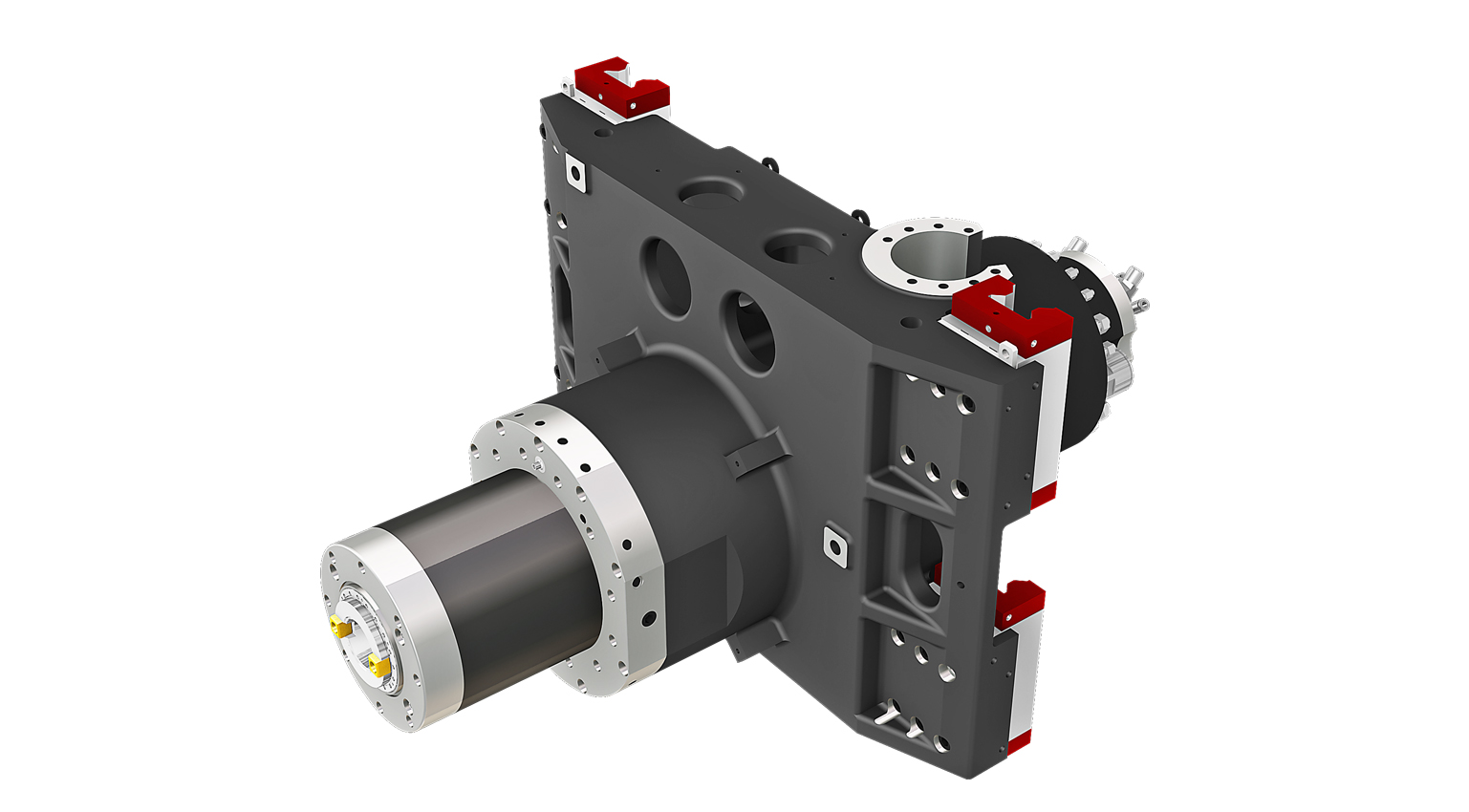

- 0115,000rpm 高性能内置式主轴
- 02快速移动 : 60m/min (加减速 : 1.0/1.0/1.0G)
- 03滚珠丝杠轴冷却系统

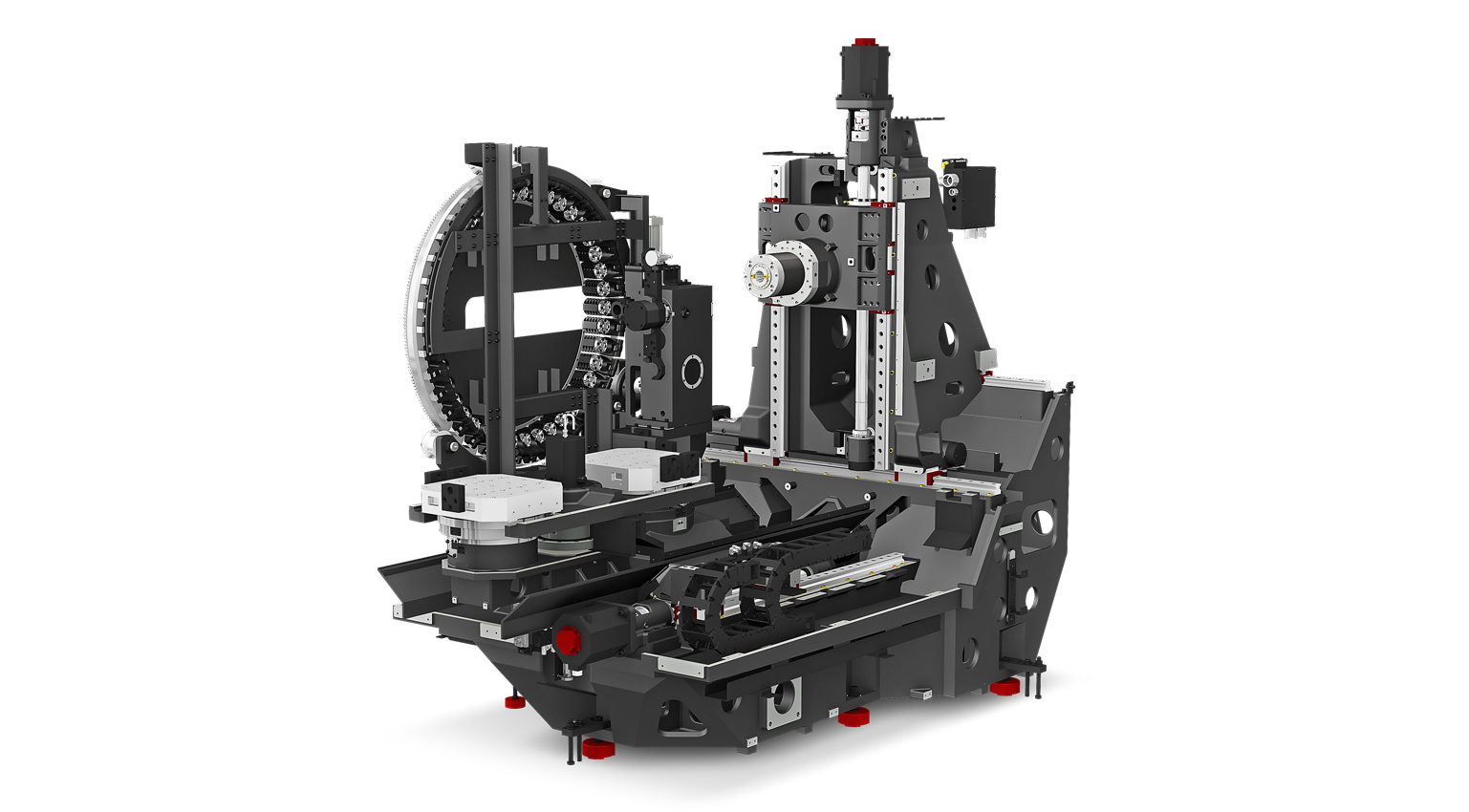

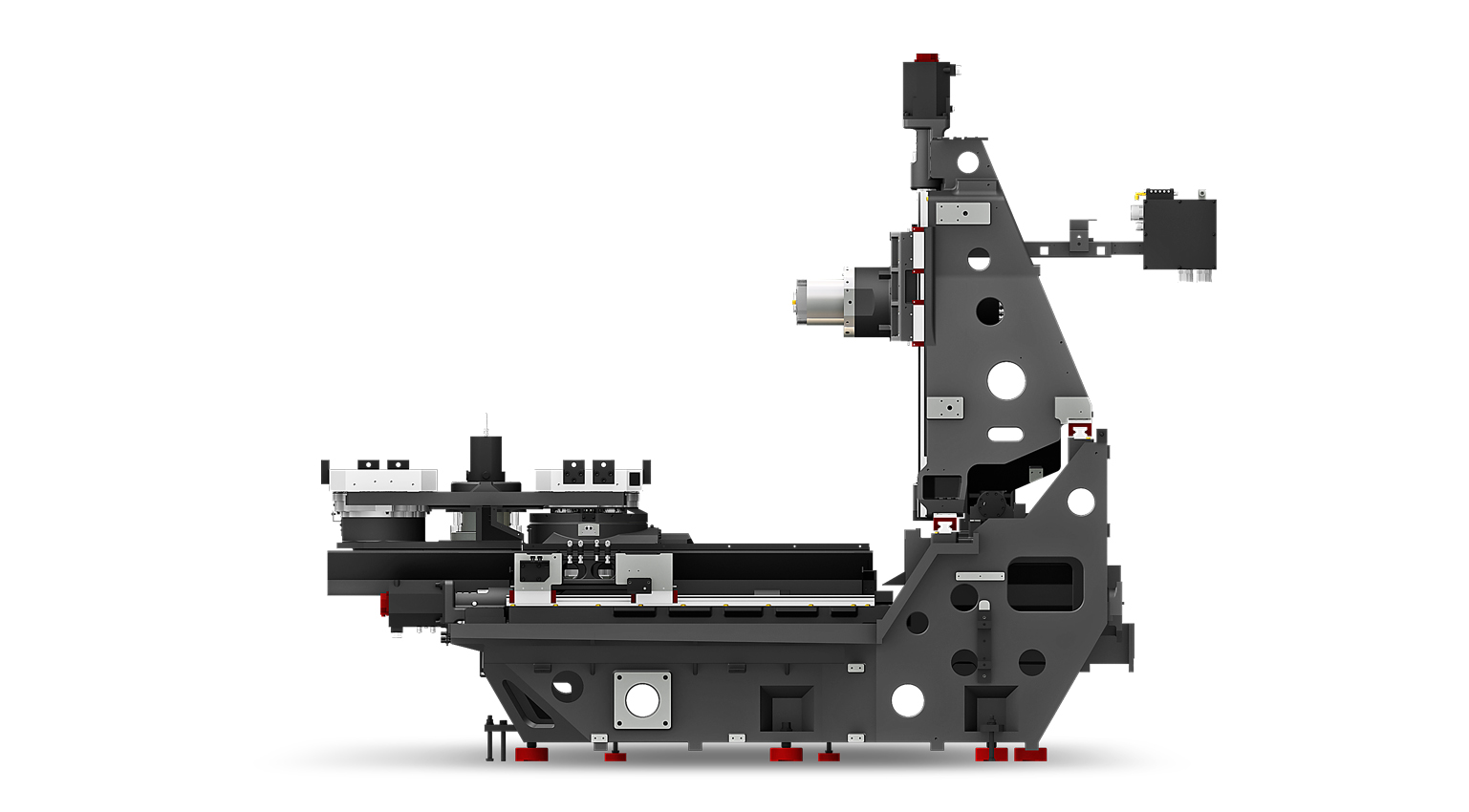

- 04高刚性三点支撑床结构
- 05大直径Ø50滚珠丝杠
- 06切屑直接落到床中心的结构, 不需要单独的机上螺旋输送机

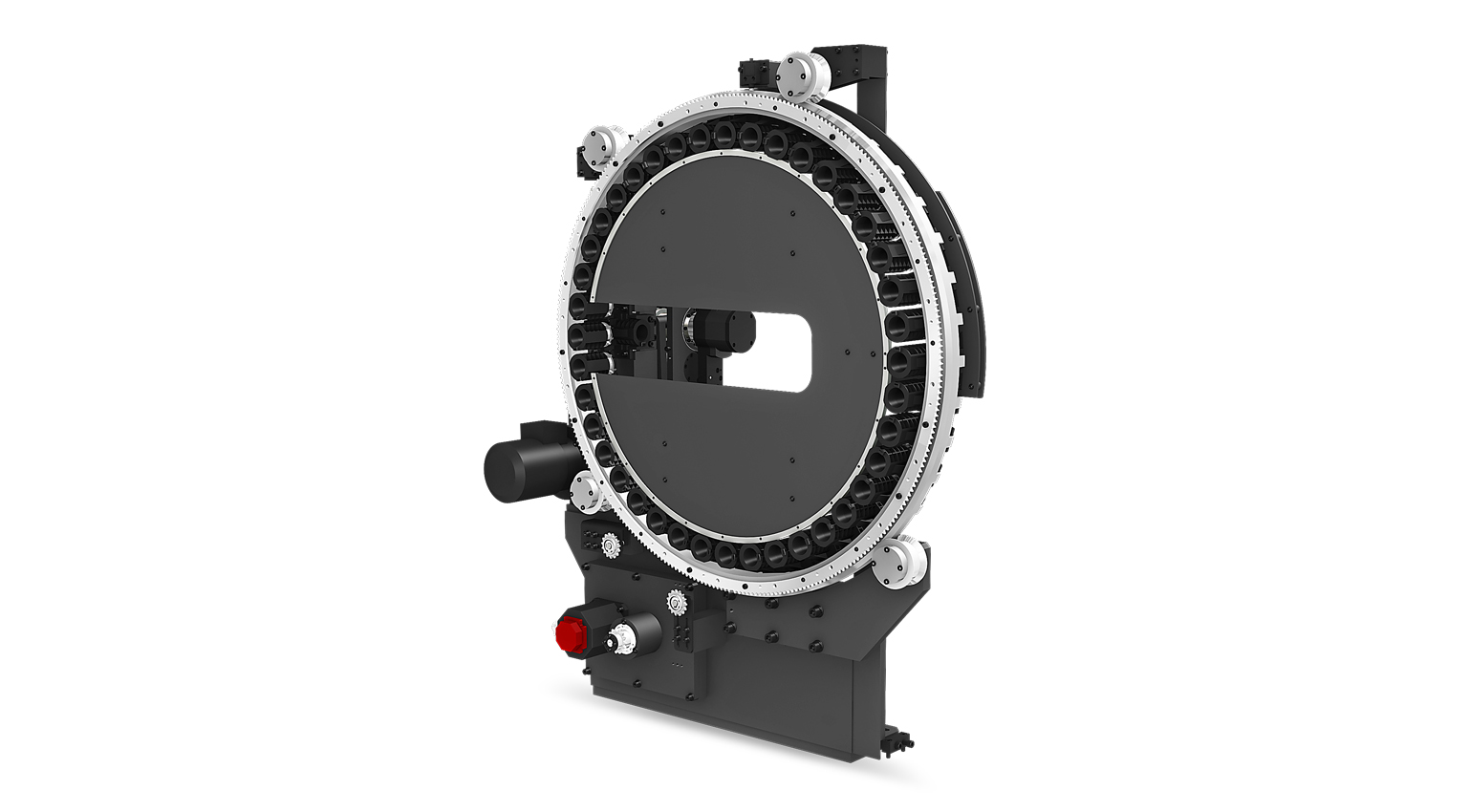

- 07环型弹匣标准应用 (缩短远距离刀具调用时间)
- 08一流的换刀时间(切屑到切屑) : 2.6秒
技术规格
3 MODELS · 11 ITEMS| MODEL | UNIT | HS4000 II | HS5000/50 II | HS5000 II |
|---|---|---|---|---|

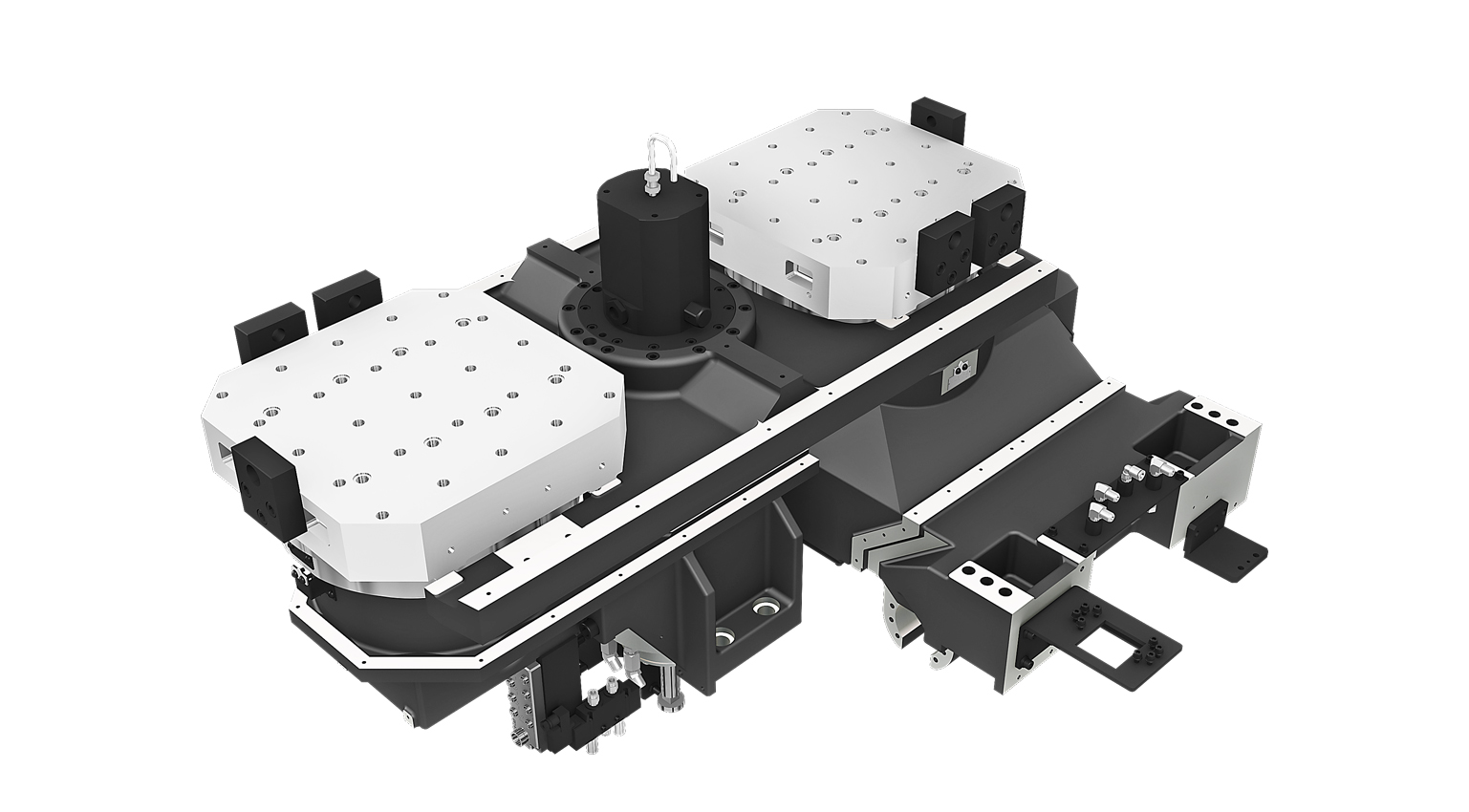

| 托盘尺寸 | mm | 2 - 400×400 | 2 - 500×500 | 2 - 500×500 |
| 最大载荷 | kg | 2 - 400 | 2 - 1,000 | 2 - 500 |
| 行程 (X/Y/Z) | mm | 560/640/660 | 800/800/880 | 730/730/880 |
| 快速进给 (X/Y/Z) | m/min | 60/60/60 | 60/60/60 | 60/60/60 |
| 主轴转速 | r/min | 15,000 | 10,000 | 15,000 |
| 主轴功率 | kW | 30/18.5 | 45/25 | 30/18.5 |
| 主轴扭矩 | N.m | 230/119 | 623/305 | 230/119 |
| 主轴刀具类型 | - | BBT40 | BBT50 | BBT40 |
| 主轴驱动方式 | - | LM 가이드 | LM 가이드 | LM 가이드 |
| 刀具数量 | EA | 40 [60, 90, 120] | 40 [60,90,120] | 40 [60,90,120] |
| 滑动方式 | - | LM | LM | LM |
可横向滚动查看全部机型参数
- 托盘尺寸 mm
- 2 - 400×400
- 最大载荷 kg
- 2 - 400
- 行程 (X/Y/Z) mm
- 560/640/660
- 快速进给 (X/Y/Z) m/min
- 60/60/60
- 主轴转速 r/min
- 15,000
- 主轴功率 kW
- 30/18.5
- 主轴扭矩 N.m
- 230/119
- 主轴刀具类型 -
- BBT40
- 主轴驱动方式 -
- LM 가이드
- 刀具数量 EA
- 40 [60, 90, 120]
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
