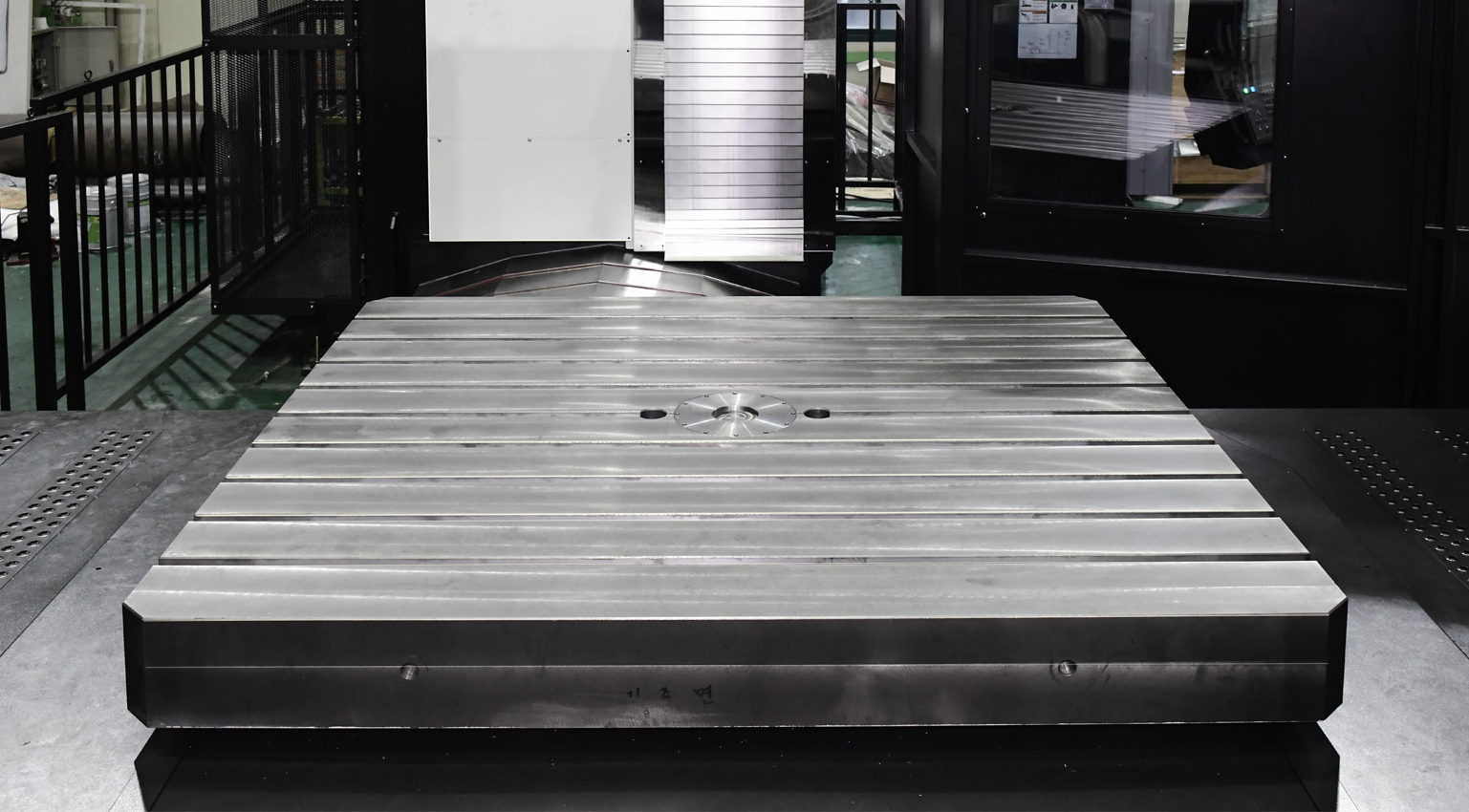

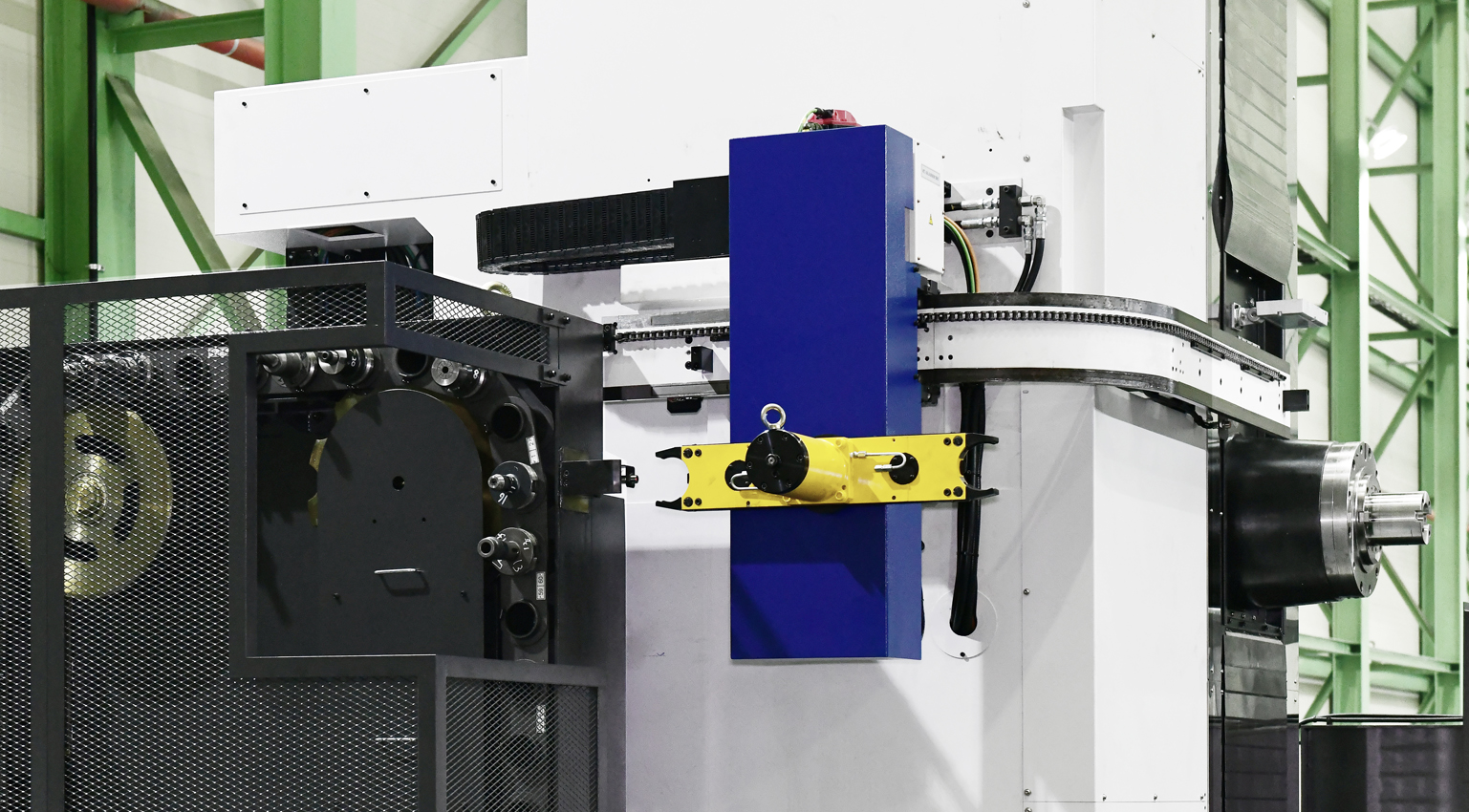

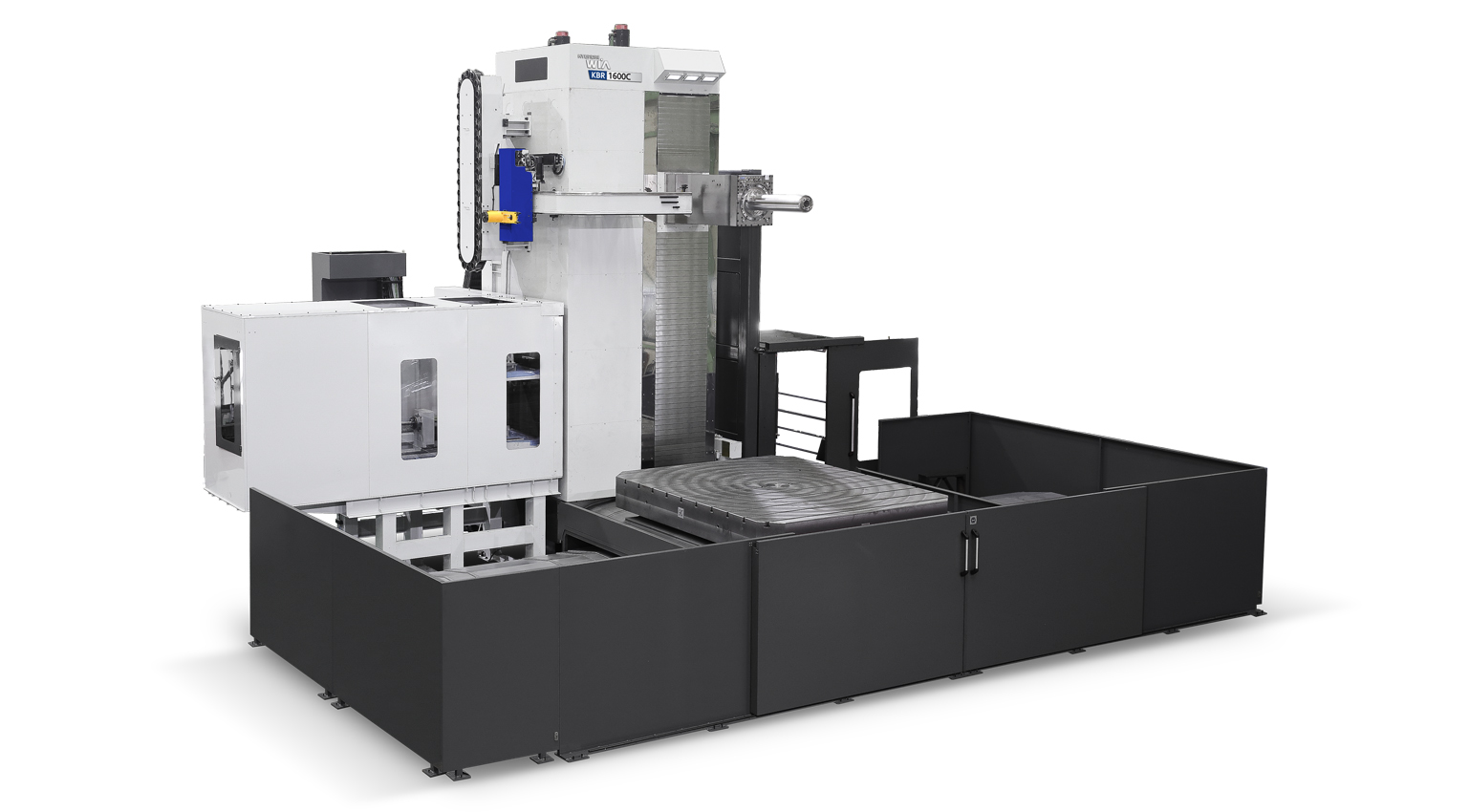

产品视图
03
为稳定、高效切削而设计
KBR系列是专门针对大型元件加工而开发的设备, 通过全轴采用直线光栅尺和齿轮式主轴驱动方式，同时实现高精度和重切削。
- 01高刚性一体式结构
- 02X/Y/Z轴扩展型选件, 适合大型元件加工
- 03高扭矩齿轮主轴设计, 适合重切削
- 04适用于深孔加工的优异 Ram 型主轴设计 (KBR 系列)
- 05W轴 (输送距离 : 1300C/700mm, 1600C/800mm)通过设计增强镗削能力
- 06X/Y/Z轴直线光栅尺和B轴高精度1秒旋转编码器标准应用
技术规格
2 MODELS · 11 ITEMS| MODEL | UNIT | KBR1300C | KBR1600C |
|---|---|---|---|
| 托盘尺寸 | mm | 2,000×1,800 | 2,200×2,000 |
| 最大载荷 | kg | 15,000 [20,000] | 20,000 [25,000] |
| 行程 (X/Y/Z) | mm | 3,000 [4,000]/2,000 [2,500]/1,500 [2,000] | 4,000 [5,000]/2,500 [3,000]/2,000 [2,500]/800 |
| 快速进给 (X/Y/Z/W) | m/min | 10/10/10/10/8 | 10/10/10/10/8 |
| 主轴转速 | r/min | 2,500 [2,500] | 2,000 |
| 主轴功率 | kW | 37/30 [45/37] | 45/37 |
| 主轴扭矩 | N.m | 3,377/2,739 [4,191/3,377] | 4,191/3,377 |
| 主轴刀具类型 | - | ISO #50 | ISO #50 |
| 主轴驱动方式 | - | 2 단 기어 (ZF 감속기) | 2 단 기어 (ZF 감속기) |
| 刀具数量 | EA | 60 [90] | 60 [90] |
| 滑动方式 | - | BOX GUIDE | BOX GUIDE |
可横向滚动查看全部机型参数
- 托盘尺寸 mm
- 2,000×1,800
- 最大载荷 kg
- 15,000 [20,000]
- 行程 (X/Y/Z) mm
- 3,000 [4,000]/2,000 [2,500]/1,500 [2,000]
- 快速进给 (X/Y/Z/W) m/min
- 10/10/10/10/8
- 主轴转速 r/min
- 2,500 [2,500]
- 主轴功率 kW
- 37/30 [45/37]
- 主轴扭矩 N.m
- 3,377/2,739 [4,191/3,377]
- 主轴刀具类型 -
- ISO #50
- 主轴驱动方式 -
- 2 단 기어 (ZF 감속기)
- 刀具数量 EA
- 60 [90]
- 滑动方式 -
- BOX GUIDE
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
