为稳定、高效切削而设计

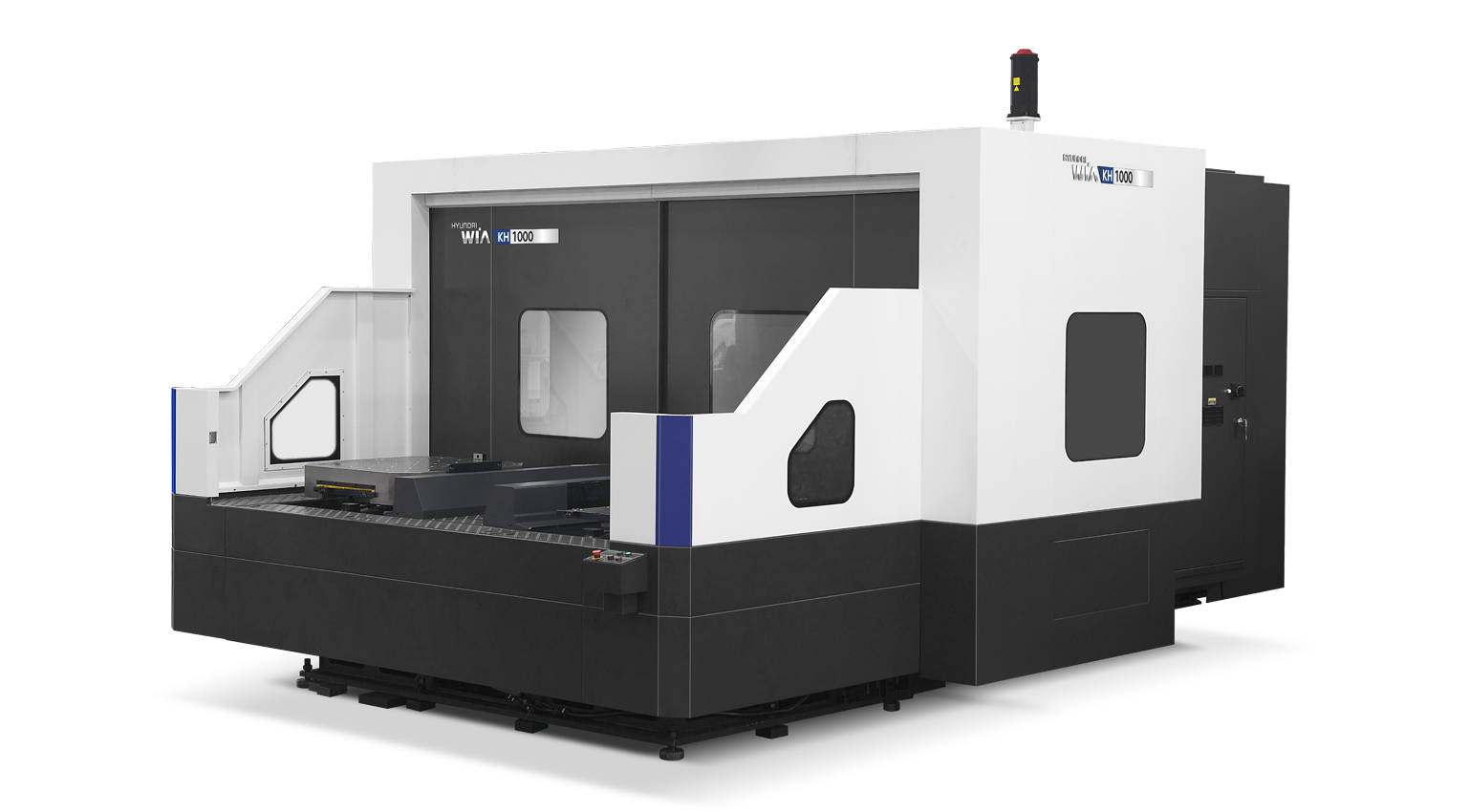

WIA机床融合长期技术积累与先进技术，将生产效率发挥至极致的高刚性、高精度卧式加工中心
- 01最大加工工件尺寸达 Ø1,900 / 高 1,500mm，设计有同级中最大的作业空间
- 02配备 8,000rpm 高速高功率主轴及 4,500rpm 高扭矩主轴
- 03采用 BBT50 双面紧固主轴设计，实现高精度与高刚性
- 04主轴采用两档齿轮驱动方式，满足强力切削需求
- 05标配主轴油冷系统，确保高精度加工

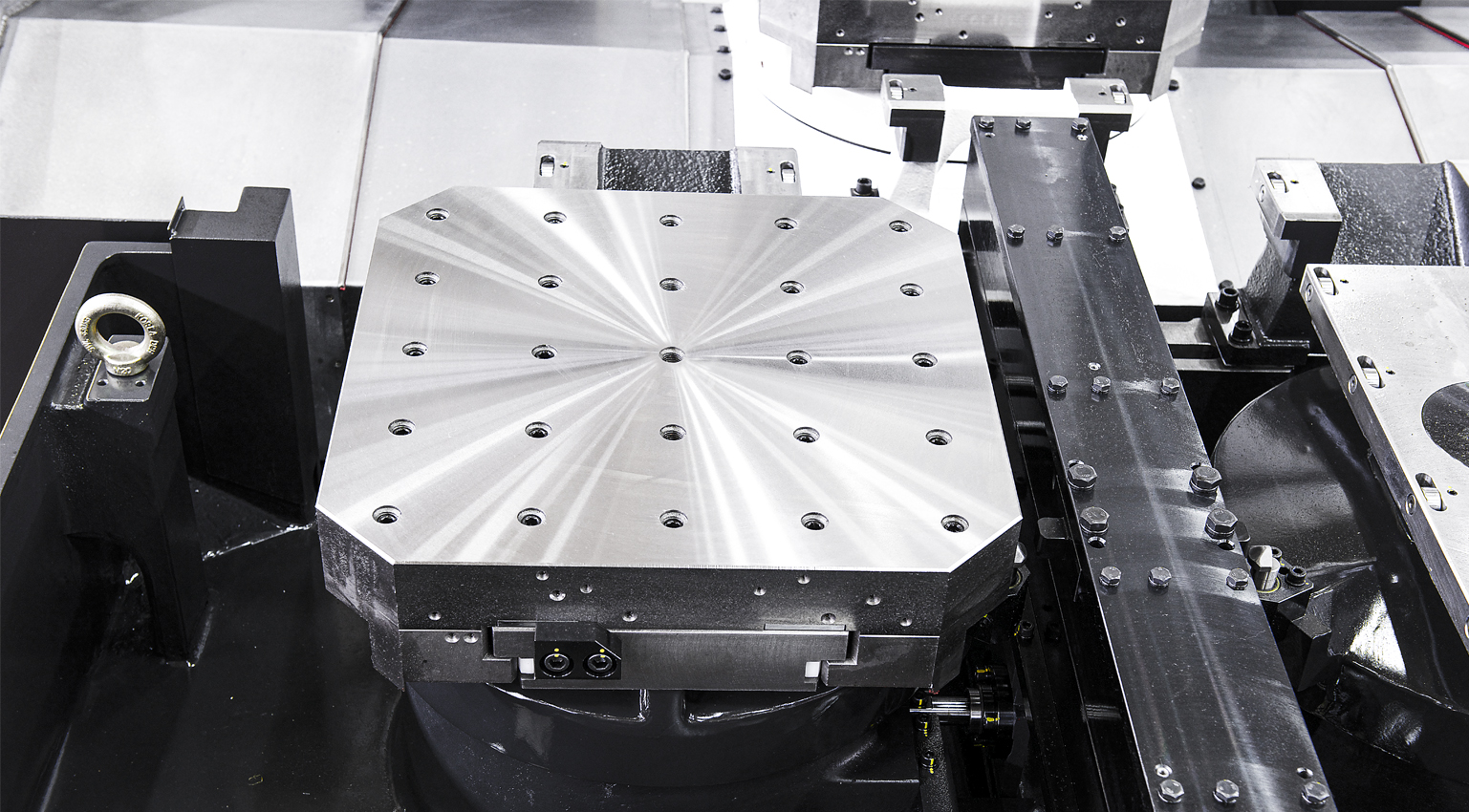

- 06采用穿梭式自动交换工作台

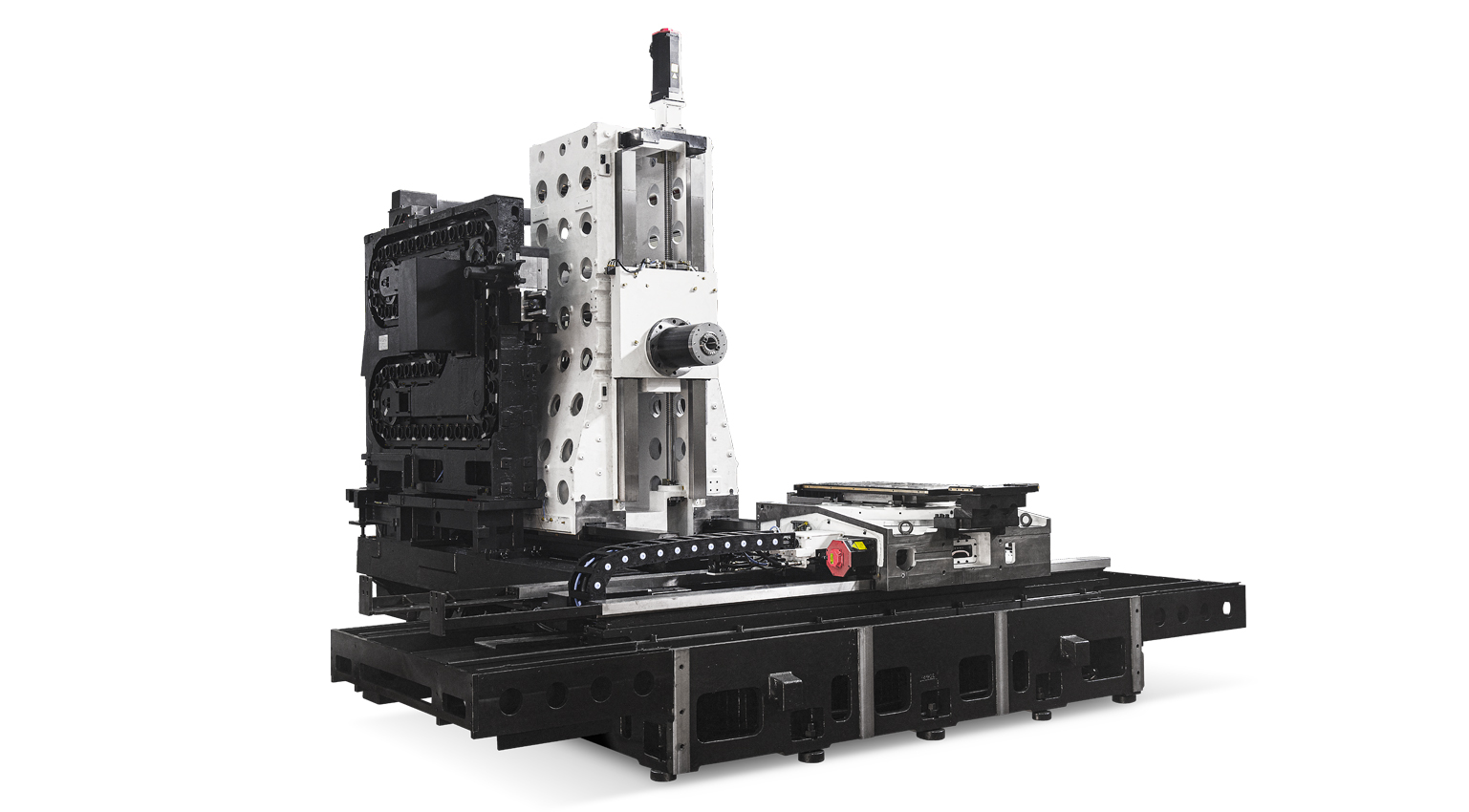

- 07全轴采用硬轨，实现极高刚性
- 08Y轴采用8面约束设计，Z轴采用气动半浮起式导轨设计
- 09采用热对称立柱结构，将热变形降至最低
技术规格
1 MODELS · 11 ITEMS| MODEL | UNIT | KH1000 |
|---|---|---|
| 最大载荷 | kg | 2 - 3,000 |
| 托盘尺寸 | mm | 1,000×1,000 |
| 行程 (X/Y/Z) | mm | 2,100/1,350/1,400 |
| 快速进给 (X/Y/Z) | m/min | 20/20/20 |
| 主轴转速 | r/min | 8,000 |
| 主轴功率 | kW | 26/22 |
| 主轴扭矩 | N.m | 807/686 |
| 主轴刀具类型 | - | BBT50 |
| 主轴驱动方式 | - | Box 가이드 |

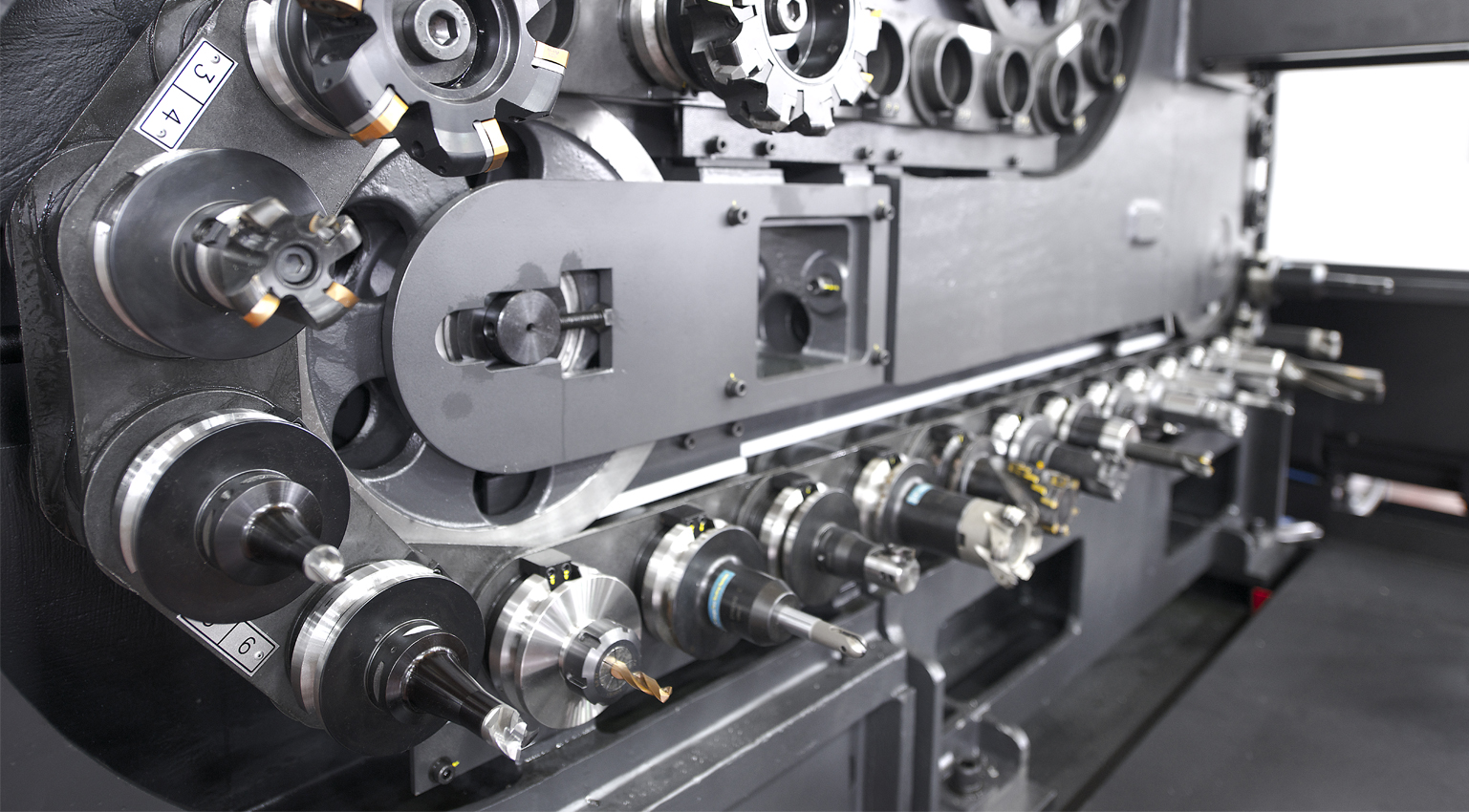

| 刀具数量 | EA | 60 |
| 滑动方式 | - | BOX |
可横向滚动查看全部机型参数
- 最大载荷 kg
- 2 - 3,000
- 托盘尺寸 mm
- 1,000×1,000
- 行程 (X/Y/Z) mm
- 2,100/1,350/1,400
- 快速进给 (X/Y/Z) m/min
- 20/20/20
- 主轴转速 r/min
- 8,000
- 主轴功率 kW
- 26/22
- 主轴扭矩 N.m
- 807/686
- 主轴刀具类型 -
- BBT50
- 主轴驱动方式 -
- Box 가이드
- 刀具数量 EA
- 60
- 滑动方式 -
- BOX
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
