为稳定、高效切削而设计

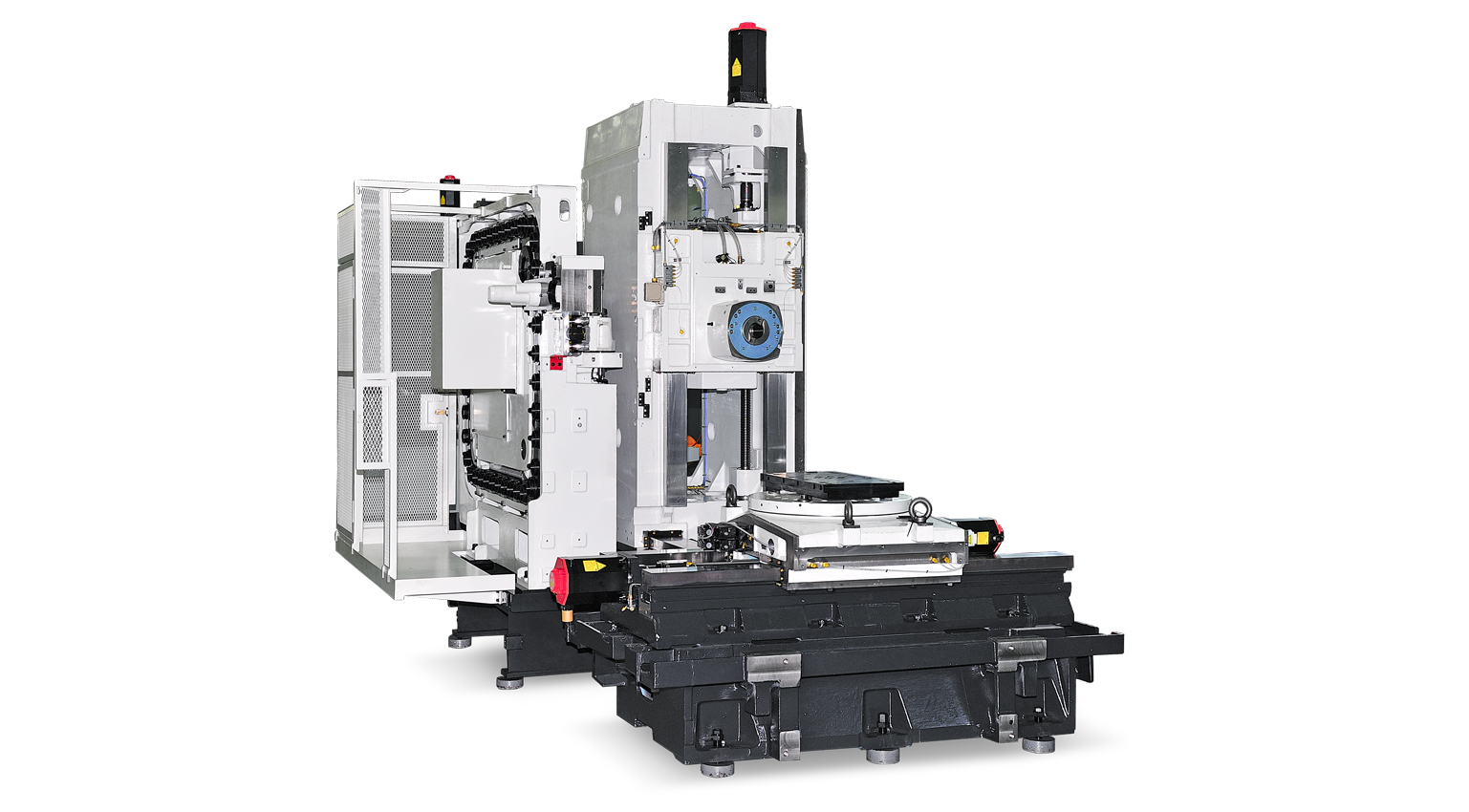

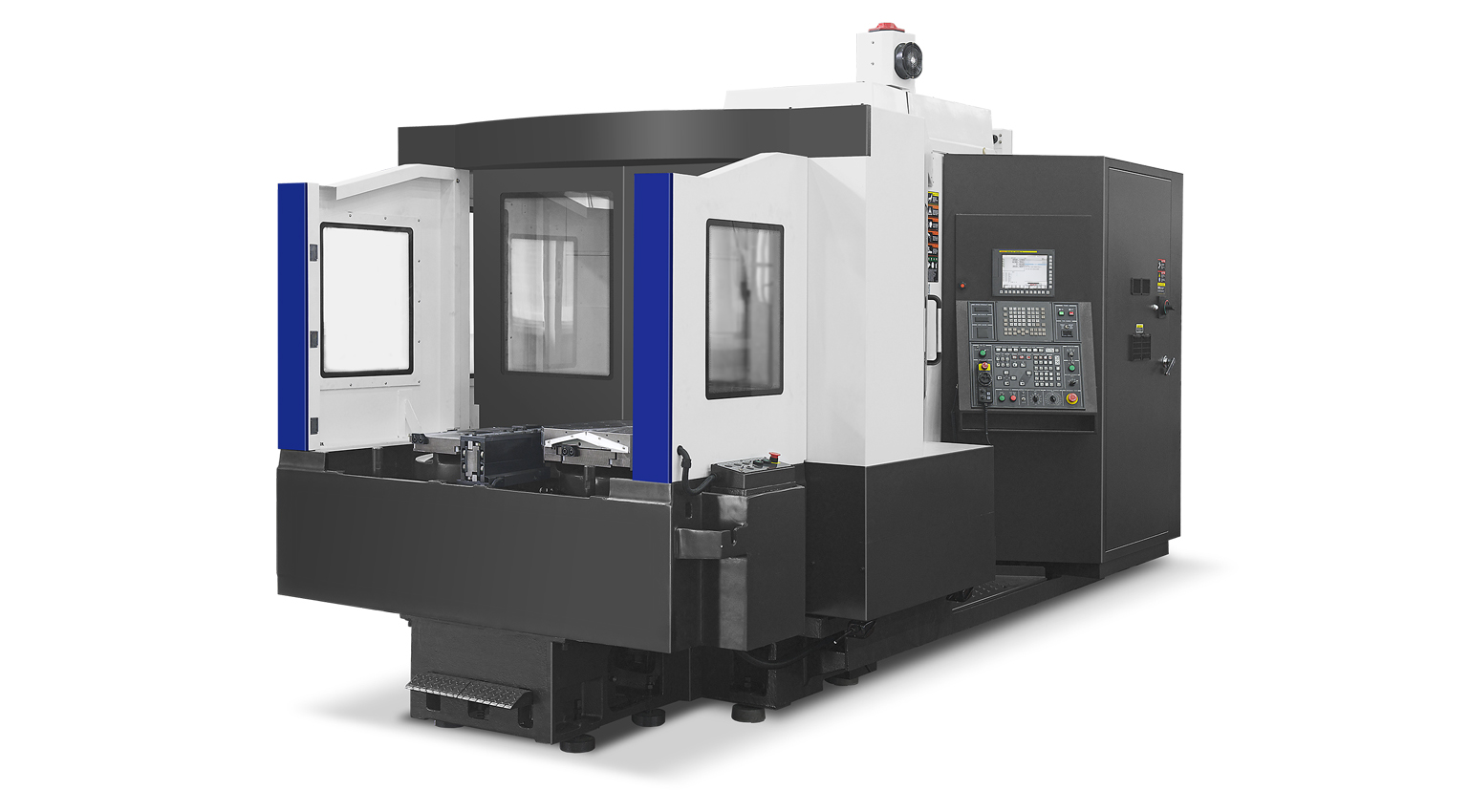

WIA机床融合长期技术积累与先进技术，将生产效率发挥至极致的高刚性、高精度卧式加工中心

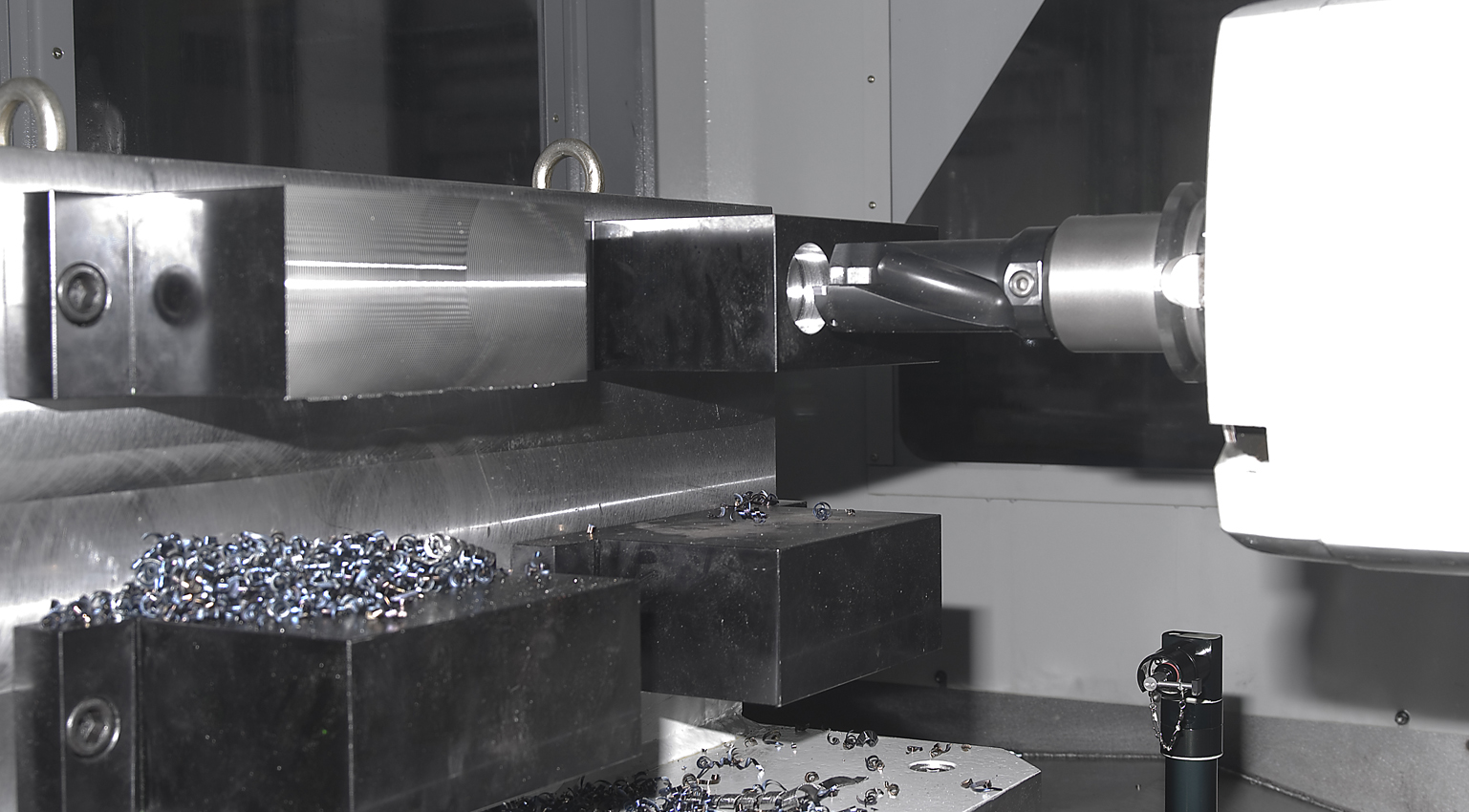

- 01强力切削用的主轴采用2级齿轮驱动方式

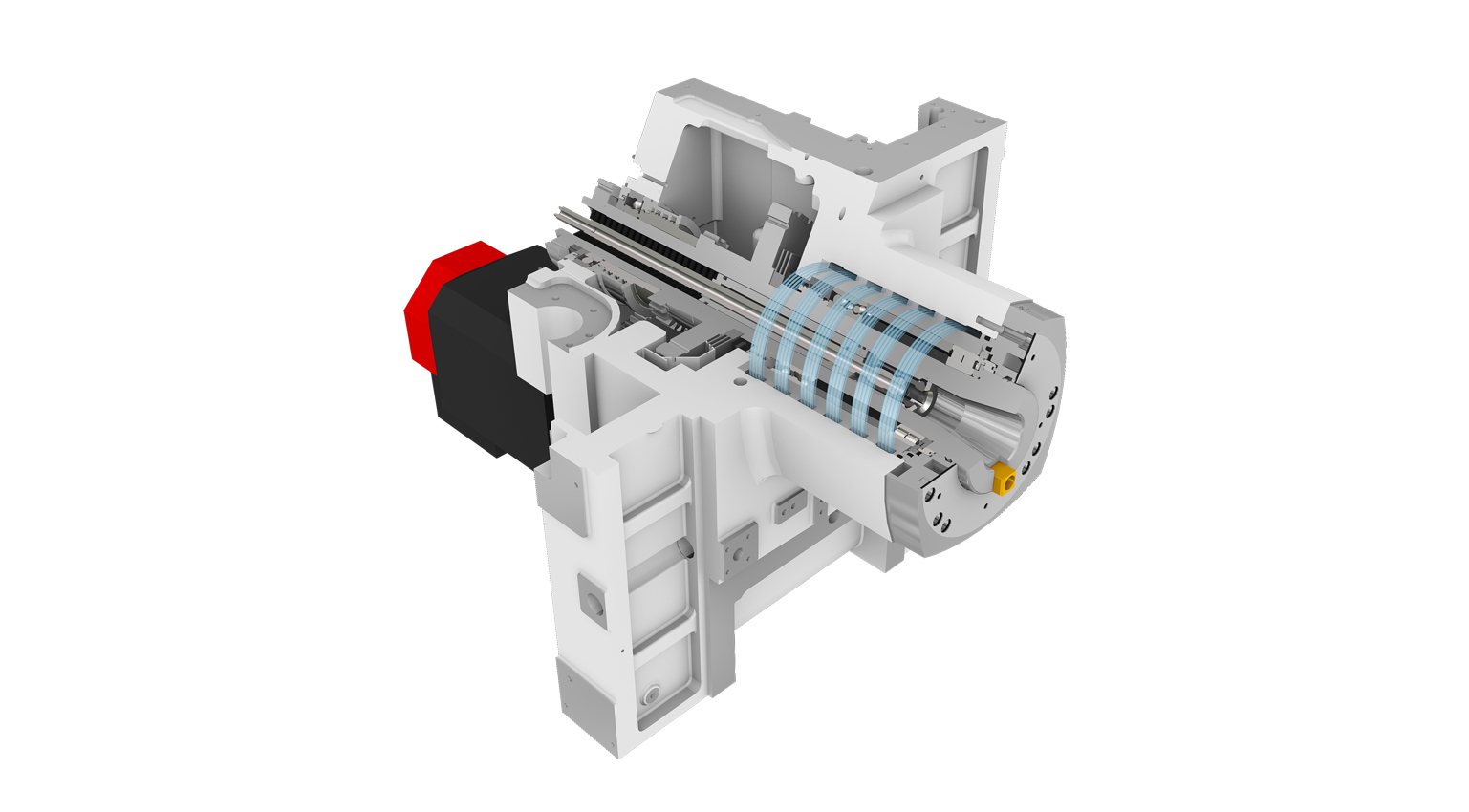

- 02标准配置主轴油冷却系统, 实现高精度加工

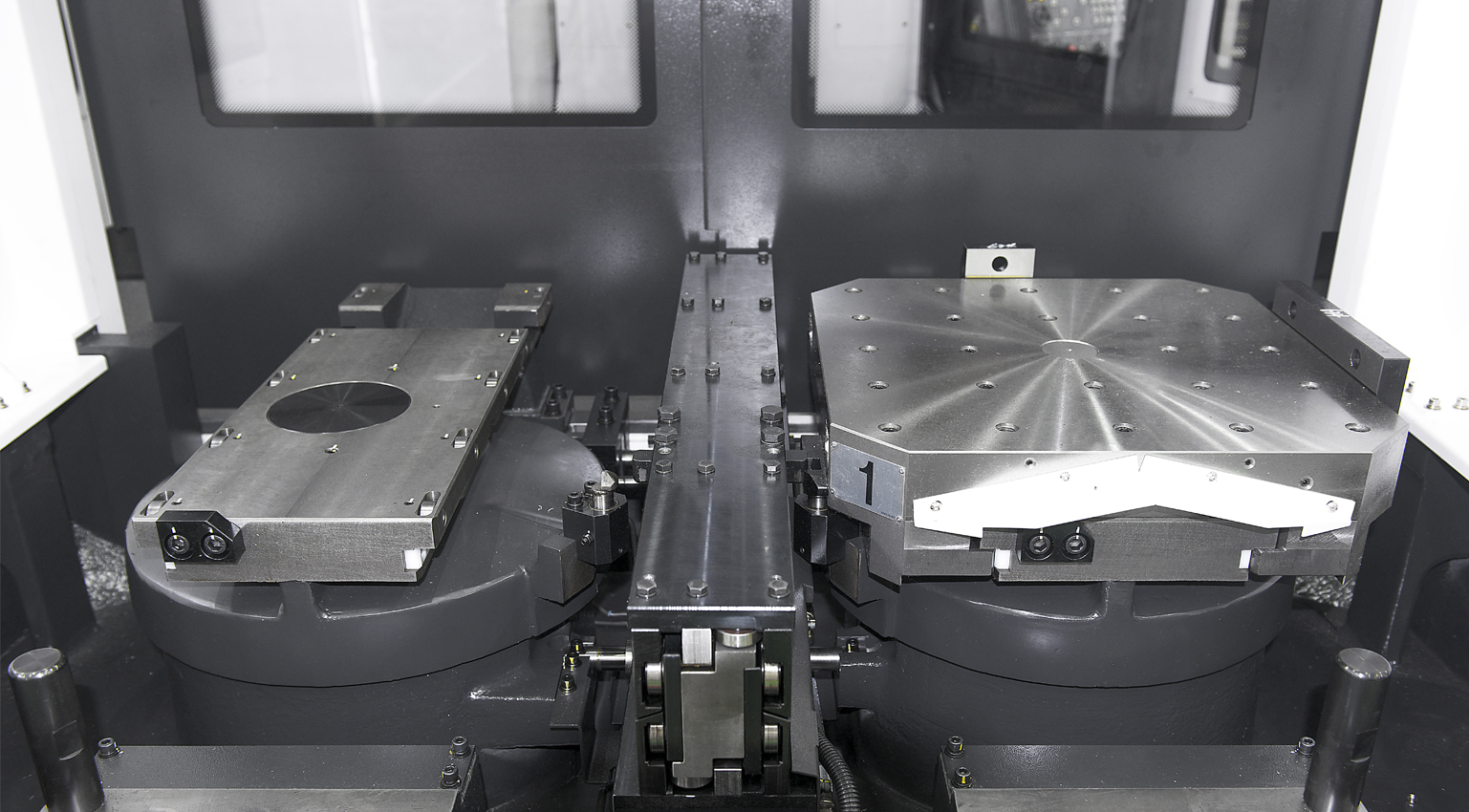

- 03配置梭式类型的托盘交换装置
- 04全轴标准配置可实现高强性的硬轨
- 05Z轴采用空气半悬浮的导轨设计

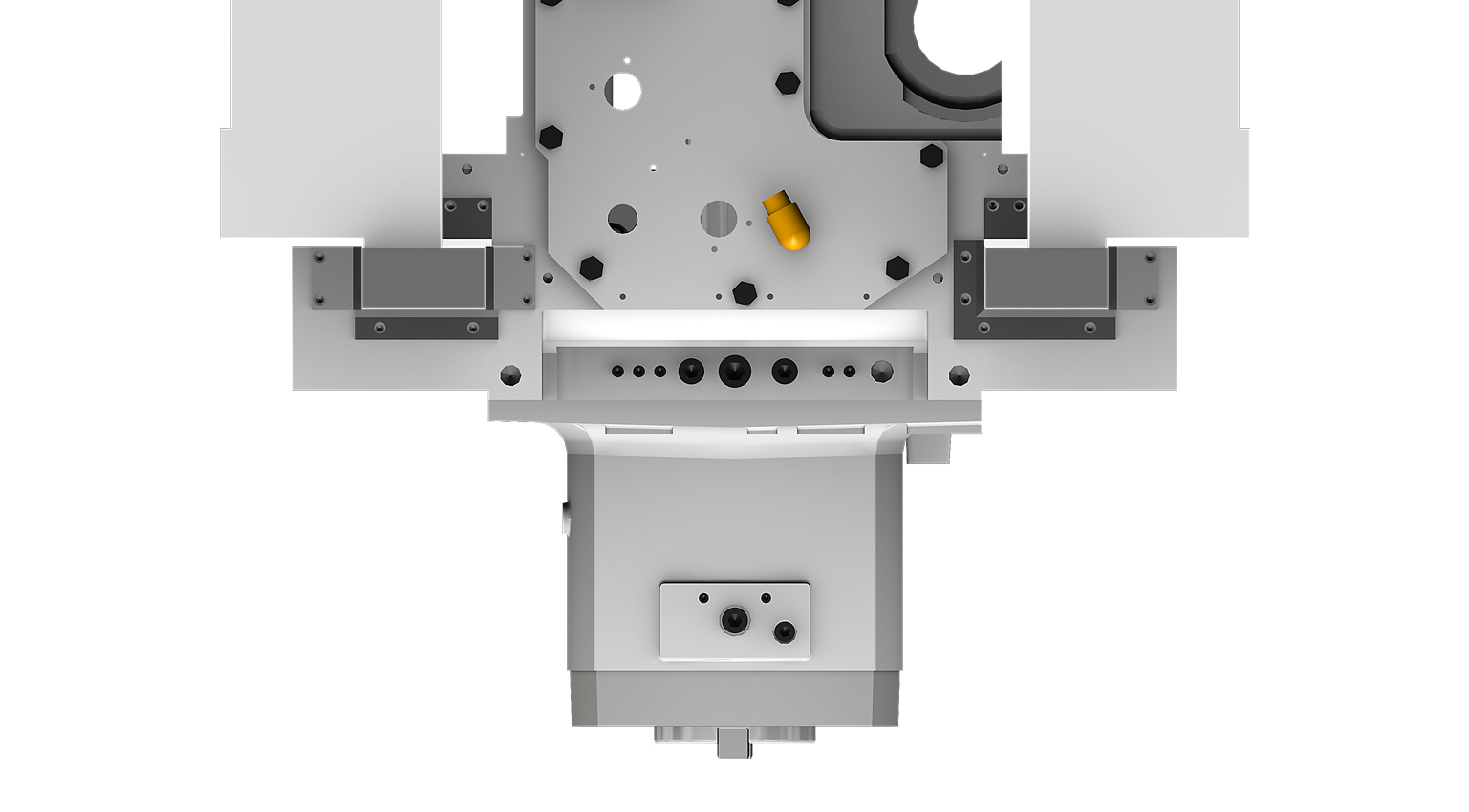

- 06Y轴采用8面约束的导轨设计
- 07热对称的立柱构造可实现热变位的最小化
- 08可选择配置最大120个刀具的刀库(可选规格)
技术规格
1 MODELS · 11 ITEMS| MODEL | UNIT | KH50G |
|---|---|---|
| 托盘尺寸 | mm | 500×500 |
| 最大载荷 | kg | 2 - 800 |
| 行程 (X/Y/Z) | mm | 760/705/650 |
| 快速进给 (X/Y/Z) | m/min | 20/20/20 |
| 主轴转速 | r/min | 4,500 |
| 主轴功率 | kW | 18.5/15 |
| 主轴扭矩 | N.m | 901/730 |
| 主轴刀具类型 | - | BT50 |
| 主轴驱动方式 | - | GEAR BOX |
| 刀具数量 | EA | 40 |
| 滑动方式 | - | BOX |
可横向滚动查看全部机型参数
- 托盘尺寸 mm
- 500×500
- 最大载荷 kg
- 2 - 800
- 行程 (X/Y/Z) mm
- 760/705/650
- 快速进给 (X/Y/Z) m/min
- 20/20/20
- 主轴转速 r/min
- 4,500
- 主轴功率 kW
- 18.5/15
- 主轴扭矩 N.m
- 901/730
- 主轴刀具类型 -
- BT50
- 主轴驱动方式 -
- GEAR BOX
- 刀具数量 EA
- 40
- 滑动方式 -
- BOX
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
