为稳定、高效切削而设计

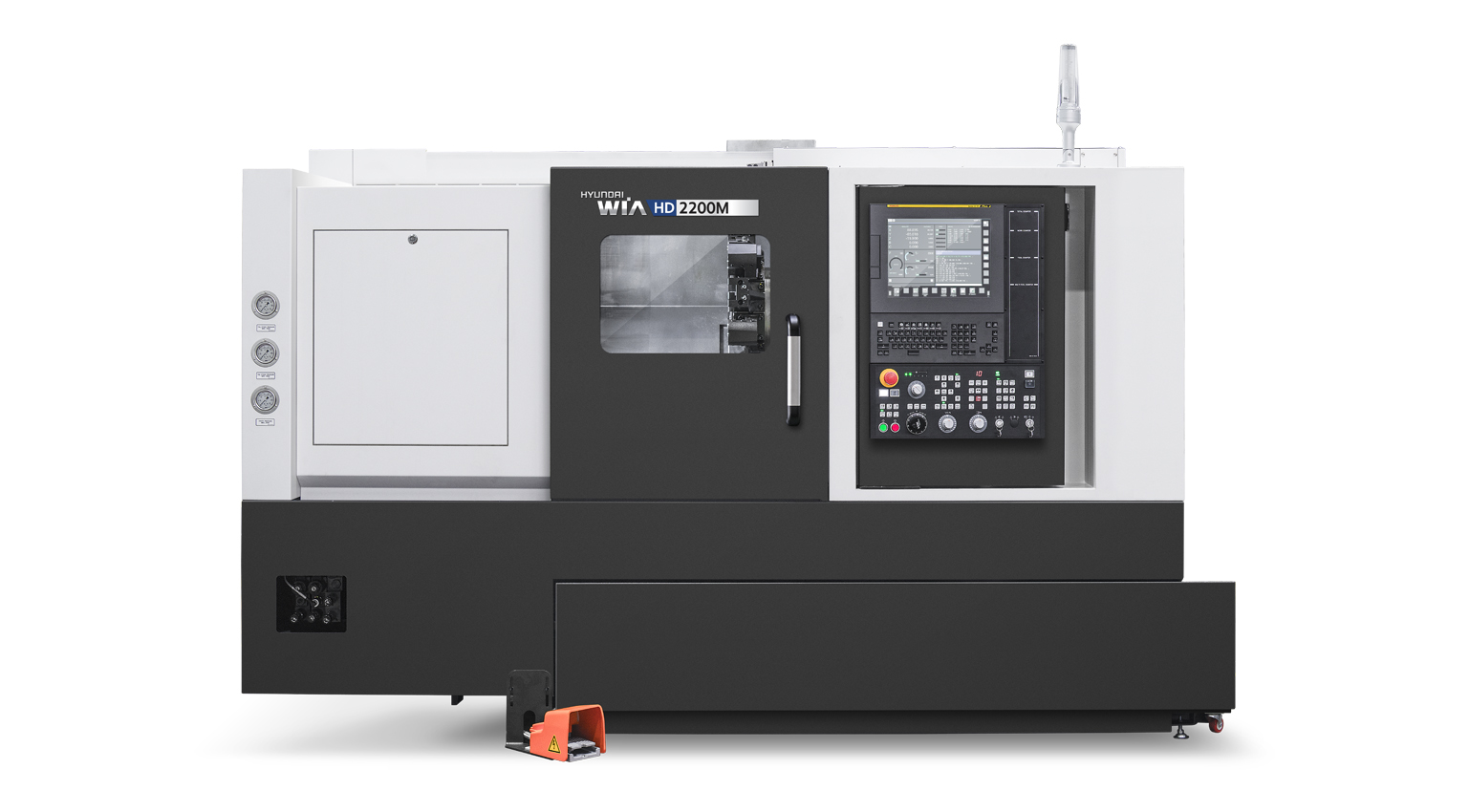

融合WIA机床长期制造经验与先进技术打造的高速、高刚性、高精度、高性能车床

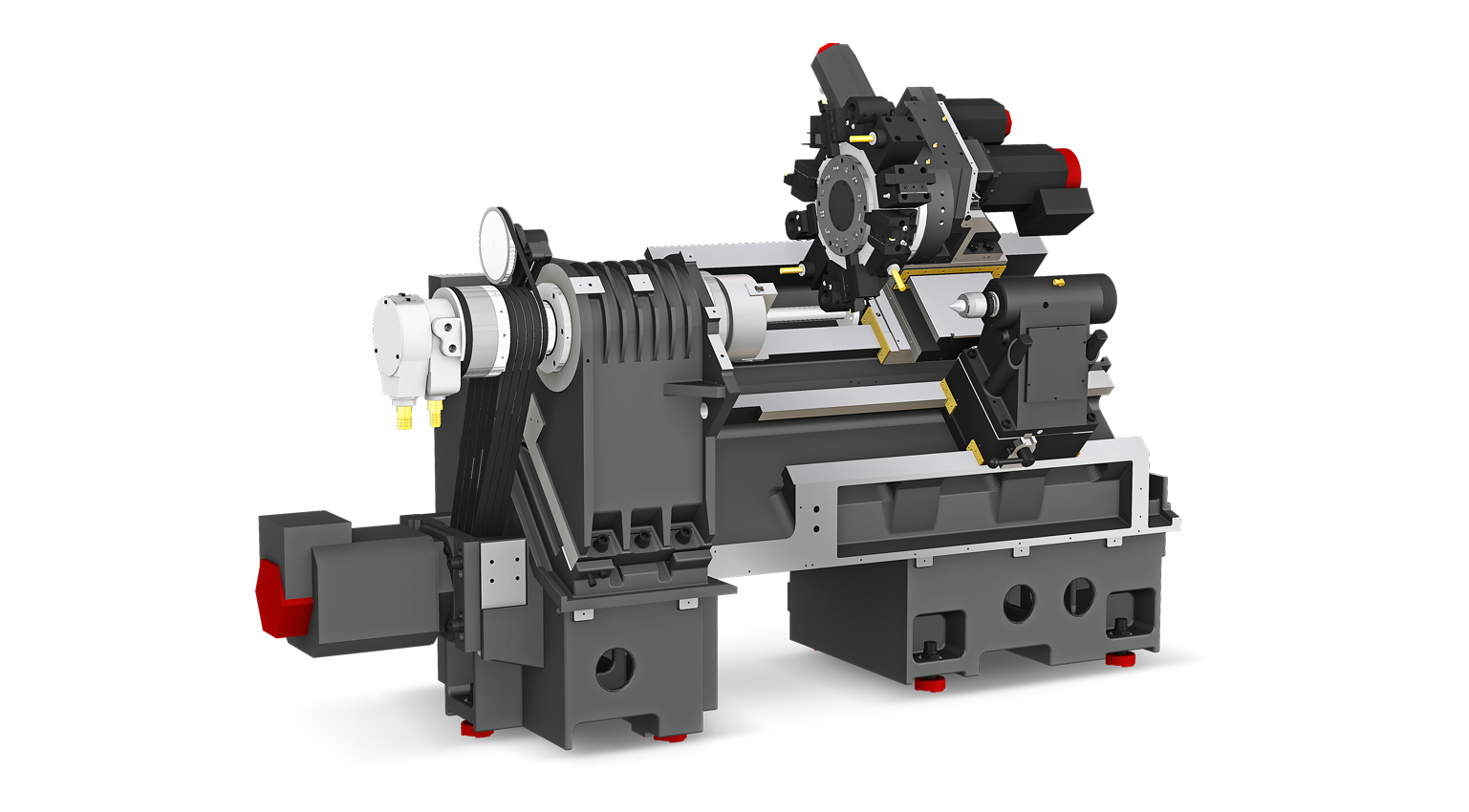

- 01具有45°斜床身的一体型高刚性床身构造

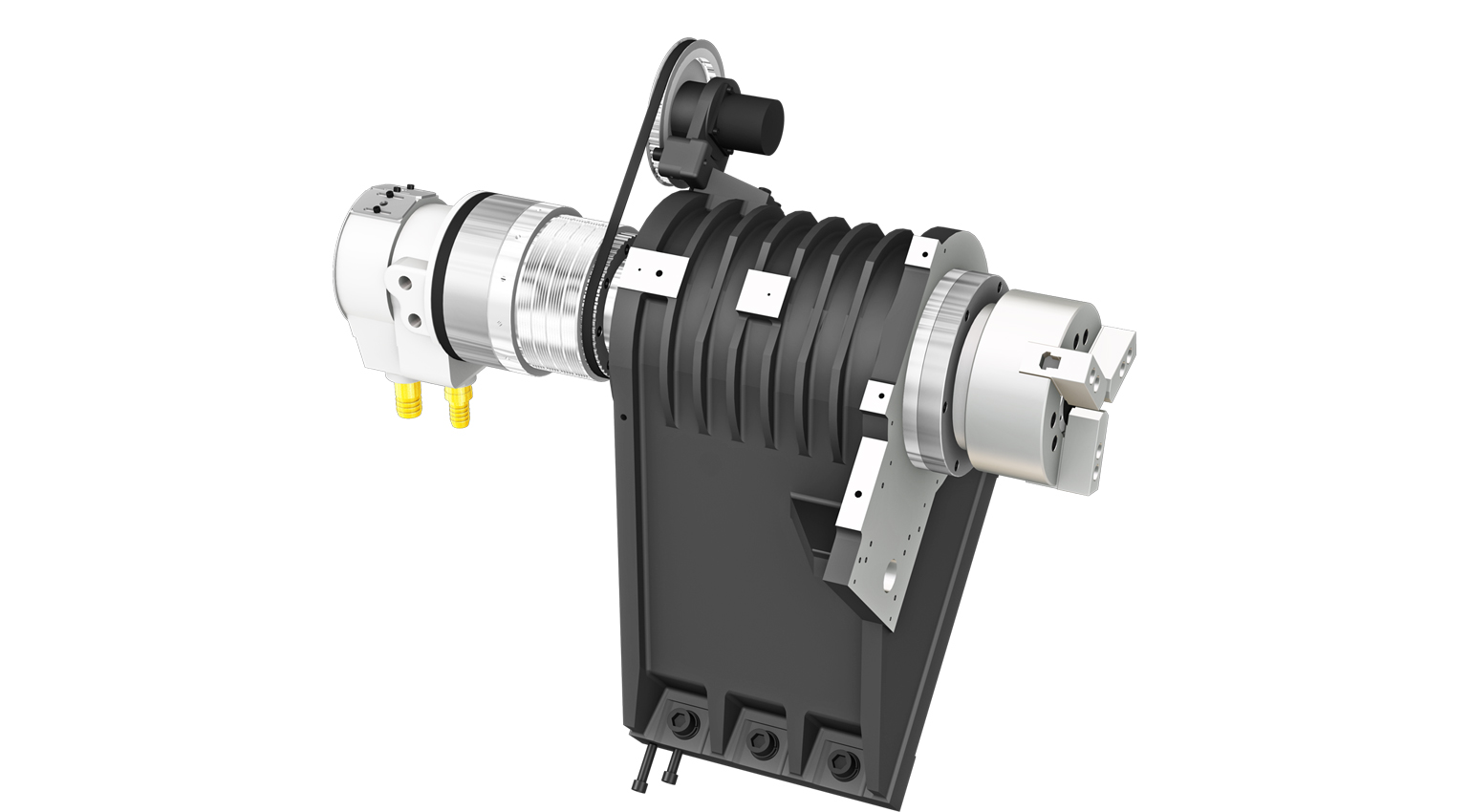

- 02热变位最小化的稳定单元构造
- 03保证高生产效率的机械构造与连接设备
- 04完美的快速移送速度 : 30m/min (Z轴)
- 05配置高性能的高速伺服刀塔 : 0.12秒/分度

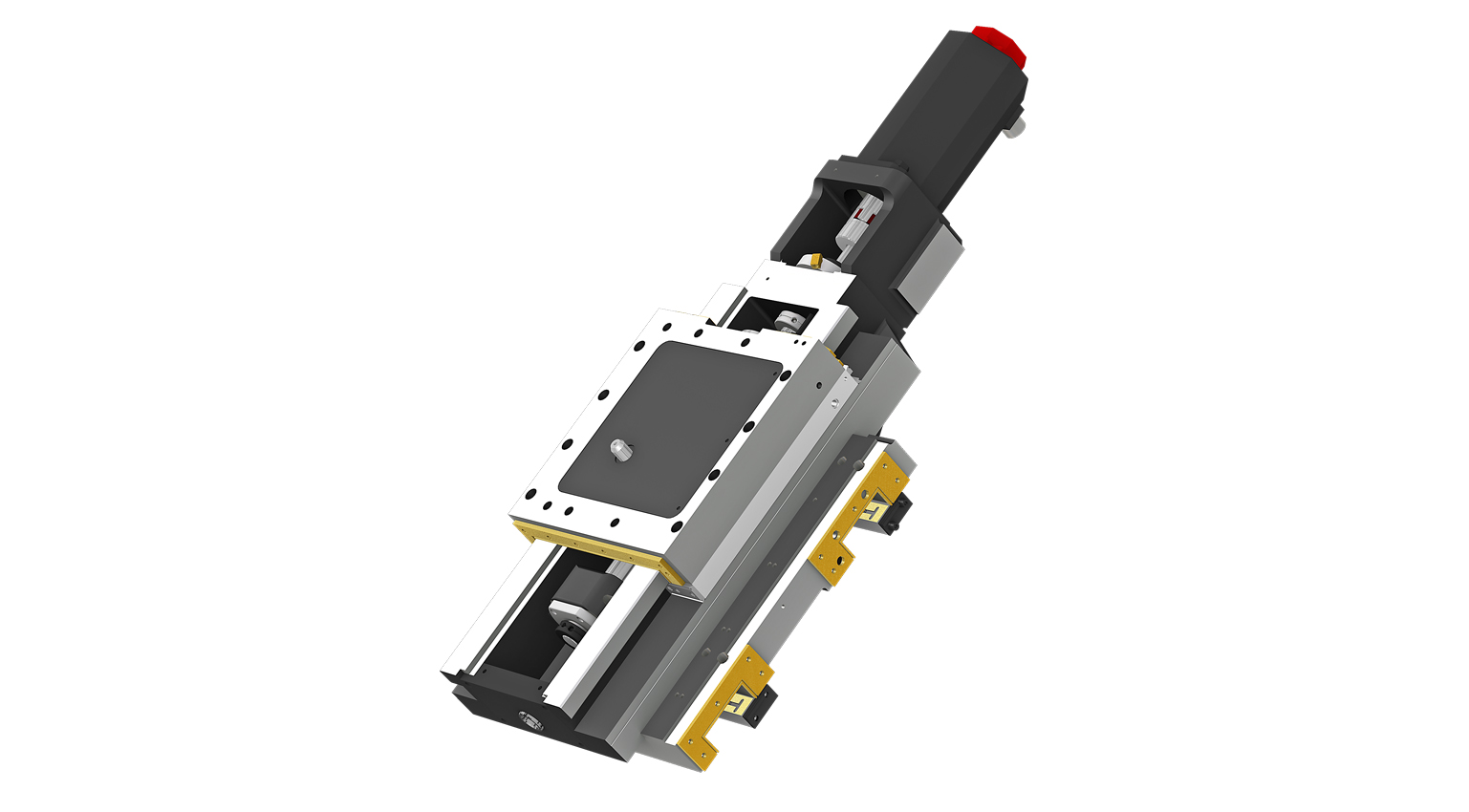

- 06各移送轴配备适合重切削加工的硬轨
- 07紧凑的设计可以保证在狭窄空间内的安装便利
- 08卡盘与刀具都依据人体工学进行设计, 具有良好的接触性
技术规格
4 MODELS · 12 ITEMS| MODEL | UNIT | HD2200 | HD2200C | HD2200M | HD2200MC |
|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 10 | 8 | 10 |
| 最大加工直径 | mm | 380 | 380 | 300 | 300 |
| 最大加工长度 | mm | 565 | 550 | 467 | 452 |
| 最大行程 (X/Z) | mm | 215/580 | 215/580 | 215/482 | 215/482 |
| 快速进给 (X/Z) | mm | 24/30 | 24/30 | 24/30 | 24/30 |
| 主轴转速 | r/min | 4,500 | 3,500 | 4,500 | 3,500 |
| 主轴功率 | kW | 18.5/15 | 18.5/15 | 18.5/15 | 18.5/15 |
| 主轴扭矩 | N.m | 206/125.3 | 403.6/245.4 | 206/125.3 | 403.6/245.4 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 12 | 12 | 12 | 12 |
| 旋转刀具转速 | r/min | — | — | 6,000 | 6,000 |
| 滑动方式 | - | BOX | BOX | BOX | BOX |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 8
- 最大加工直径 mm
- 380
- 最大加工长度 mm
- 565
- 最大行程 (X/Z) mm
- 215/580
- 快速进给 (X/Z) mm
- 24/30
- 主轴转速 r/min
- 4,500
- 主轴功率 kW
- 18.5/15
- 主轴扭矩 N.m
- 206/125.3
- 主轴驱动方式 -
- Belt
- 刀具数量 EA
- 12
- 旋转刀具转速 r/min
- —
- 滑动方式 -
- BOX
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
