L-Y 系列

兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床

L2000LSY
L2000LY
L2000SY
L2000Y
L2600LY
L2600SY
L2600Y
L3000LY
L3000SY
L3000Y

产品视图

06

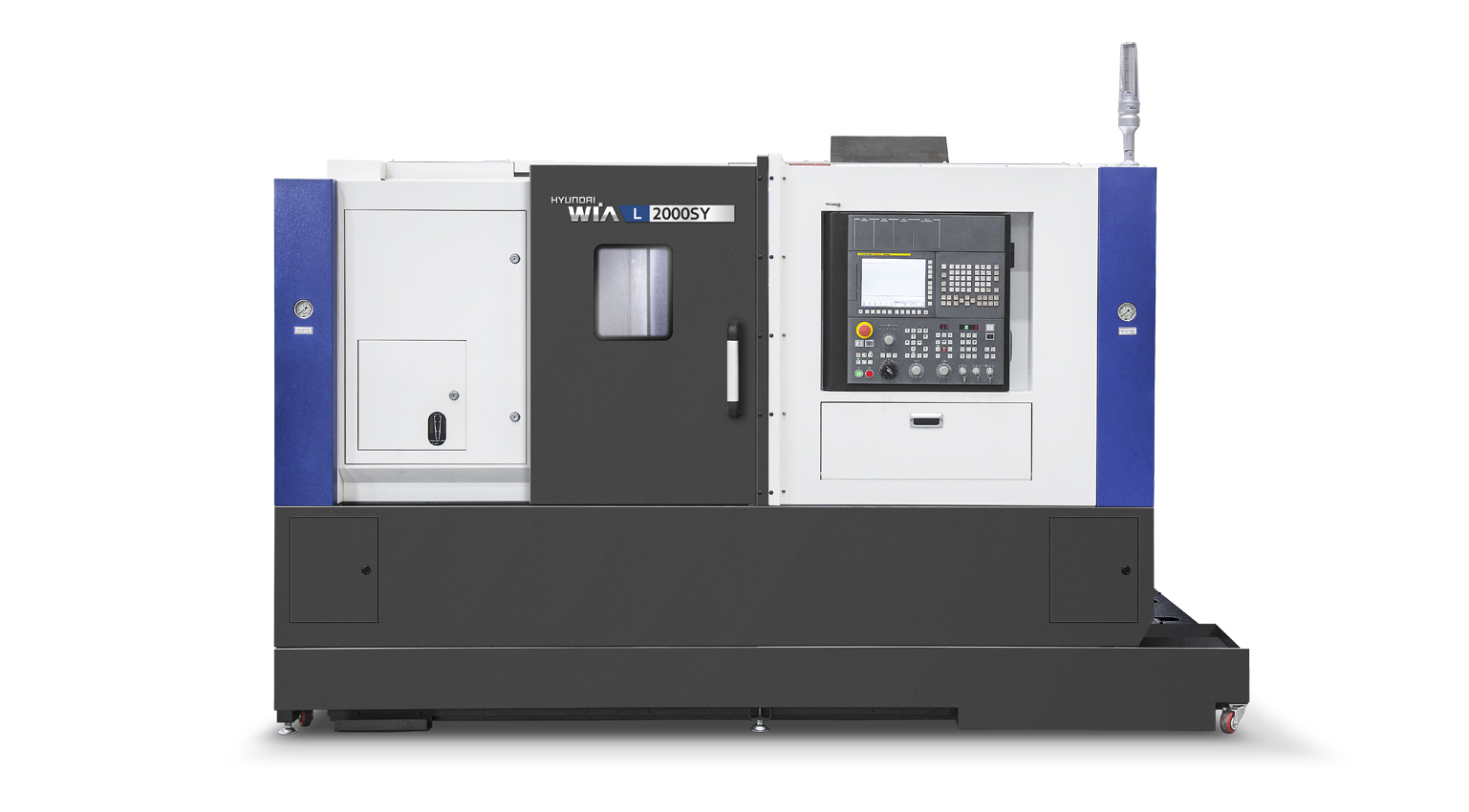

L-Y Series 产品视图 1 — 01

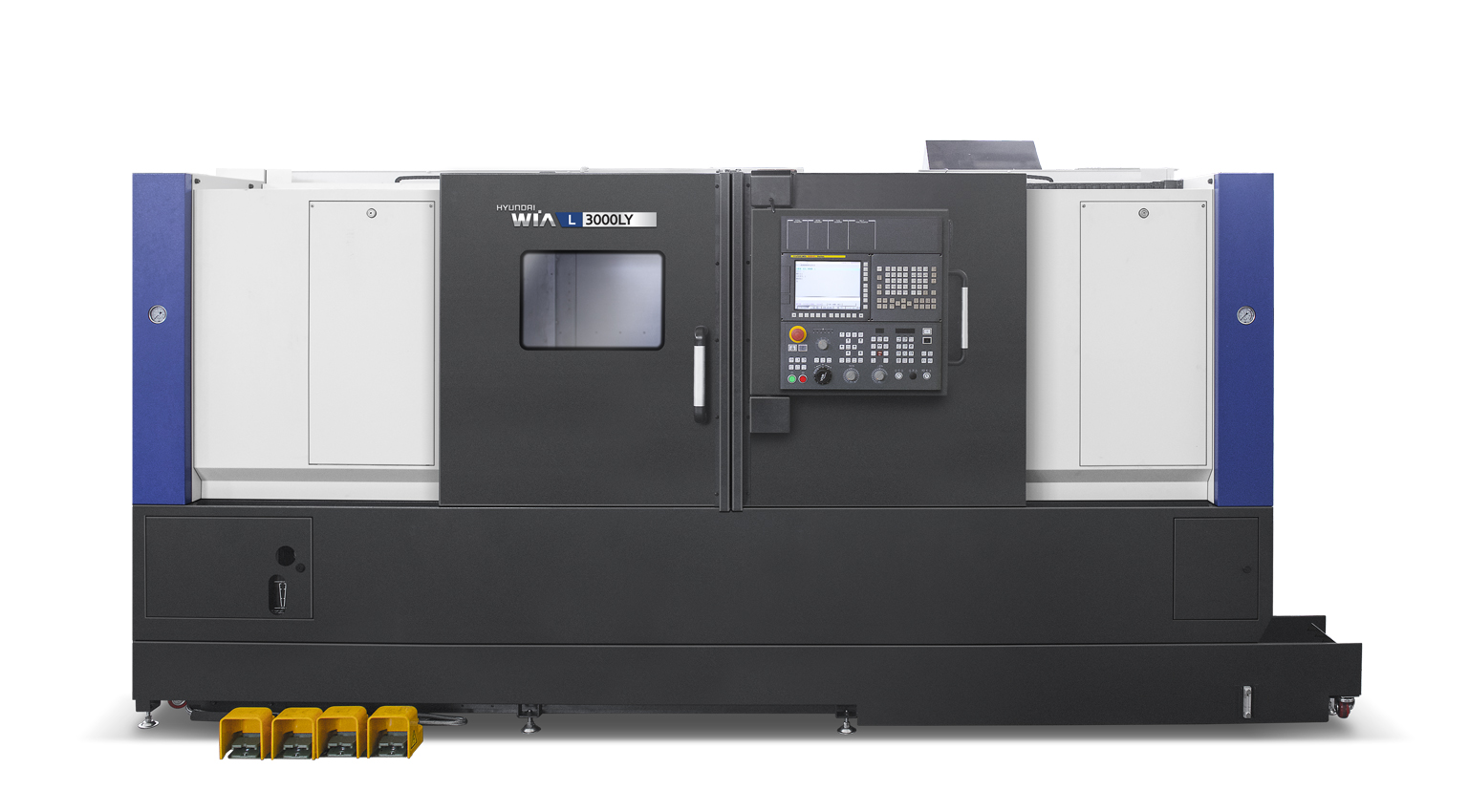

L-Y Series 产品视图 2 — 02

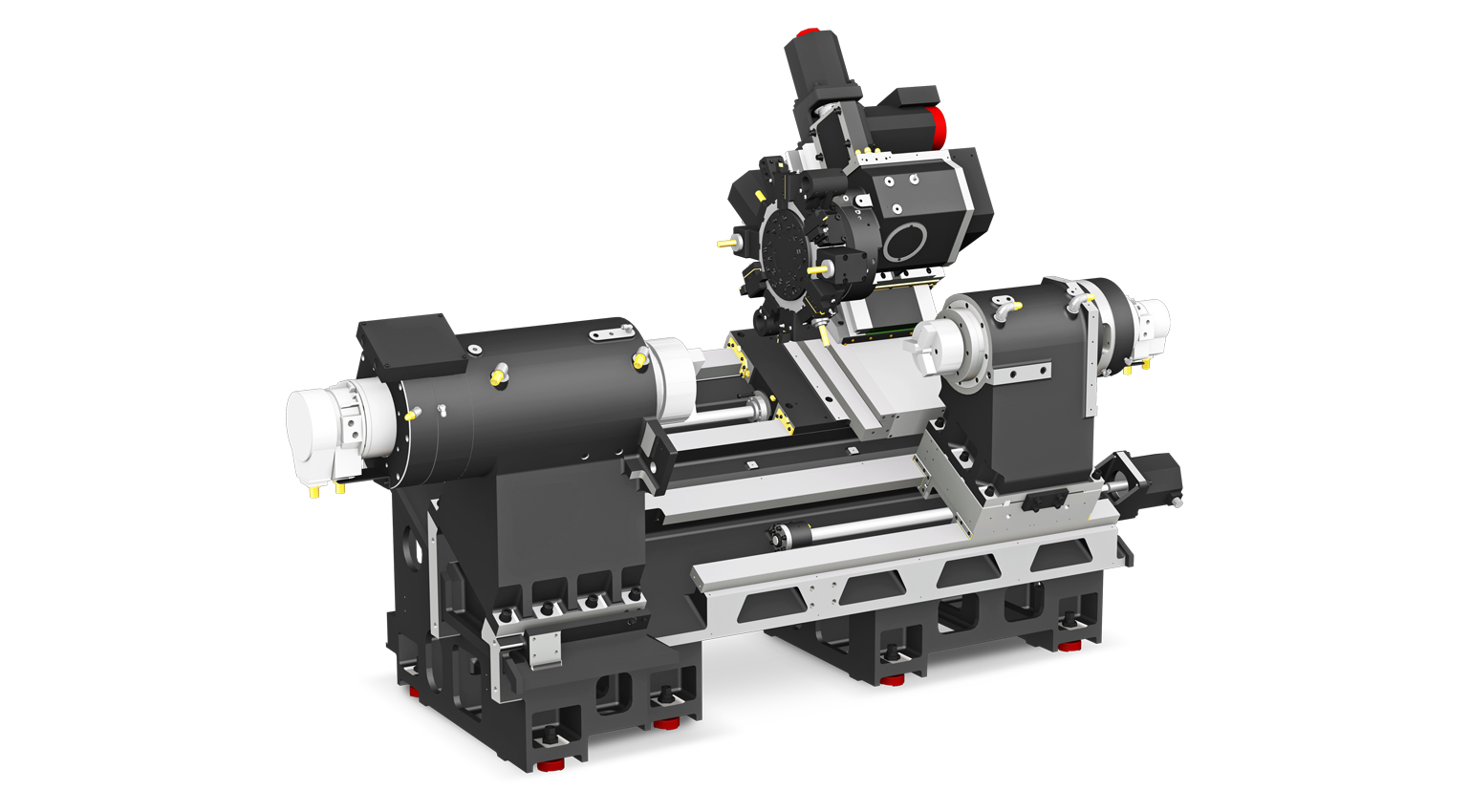

L-Y Series 产品视图 3 — 03

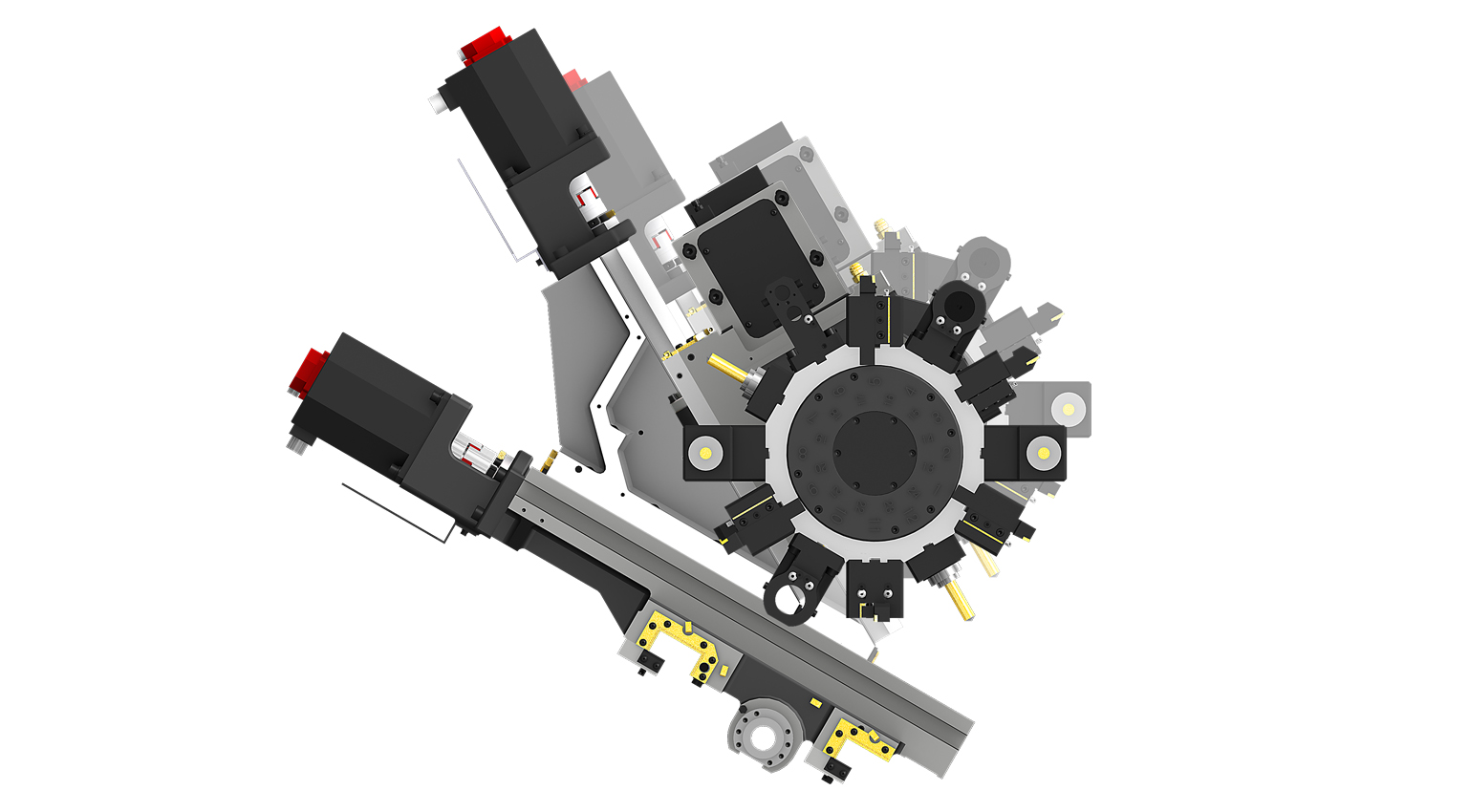

L-Y Series 产品视图 4 — 04

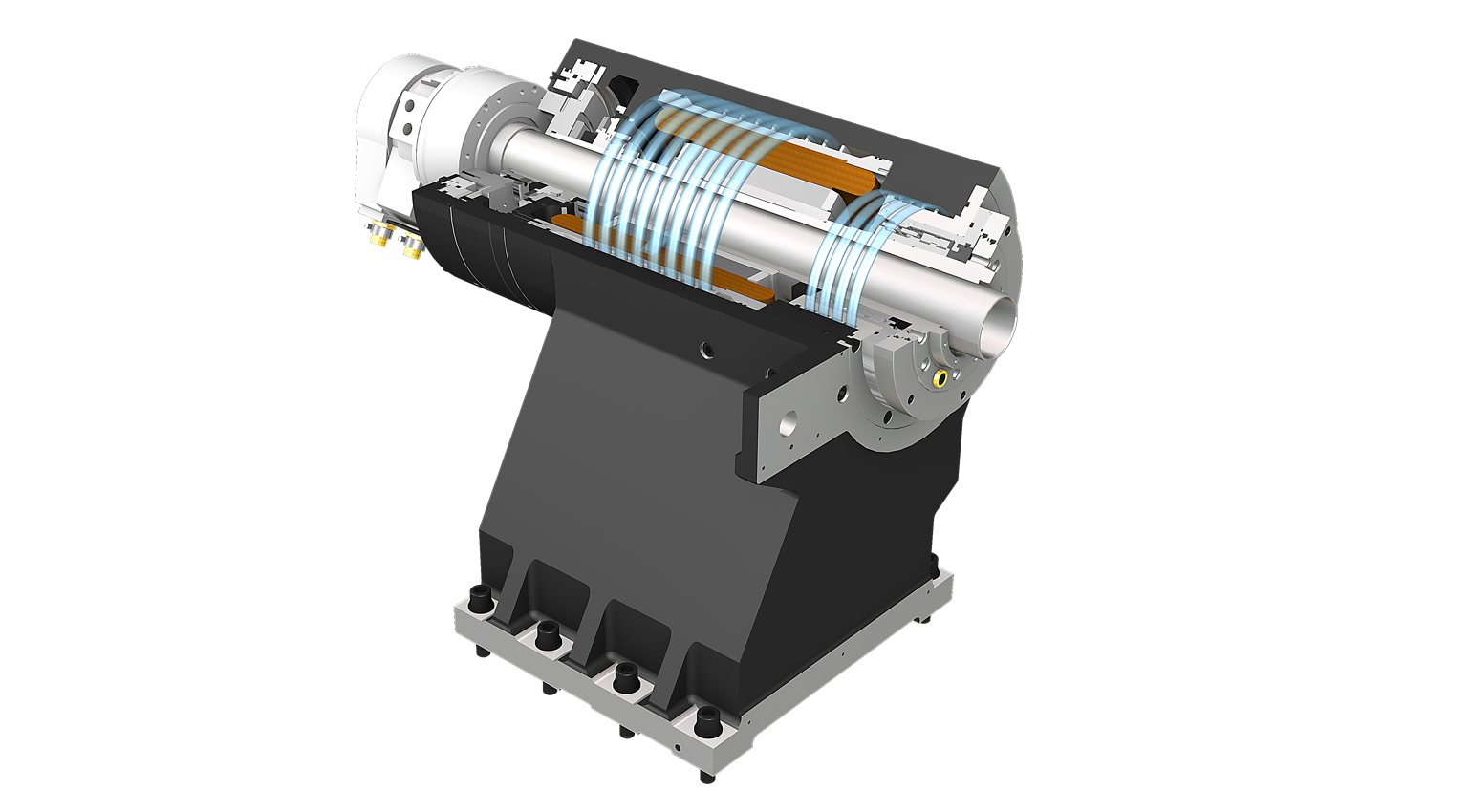

L-Y Series 产品视图 5 — 05

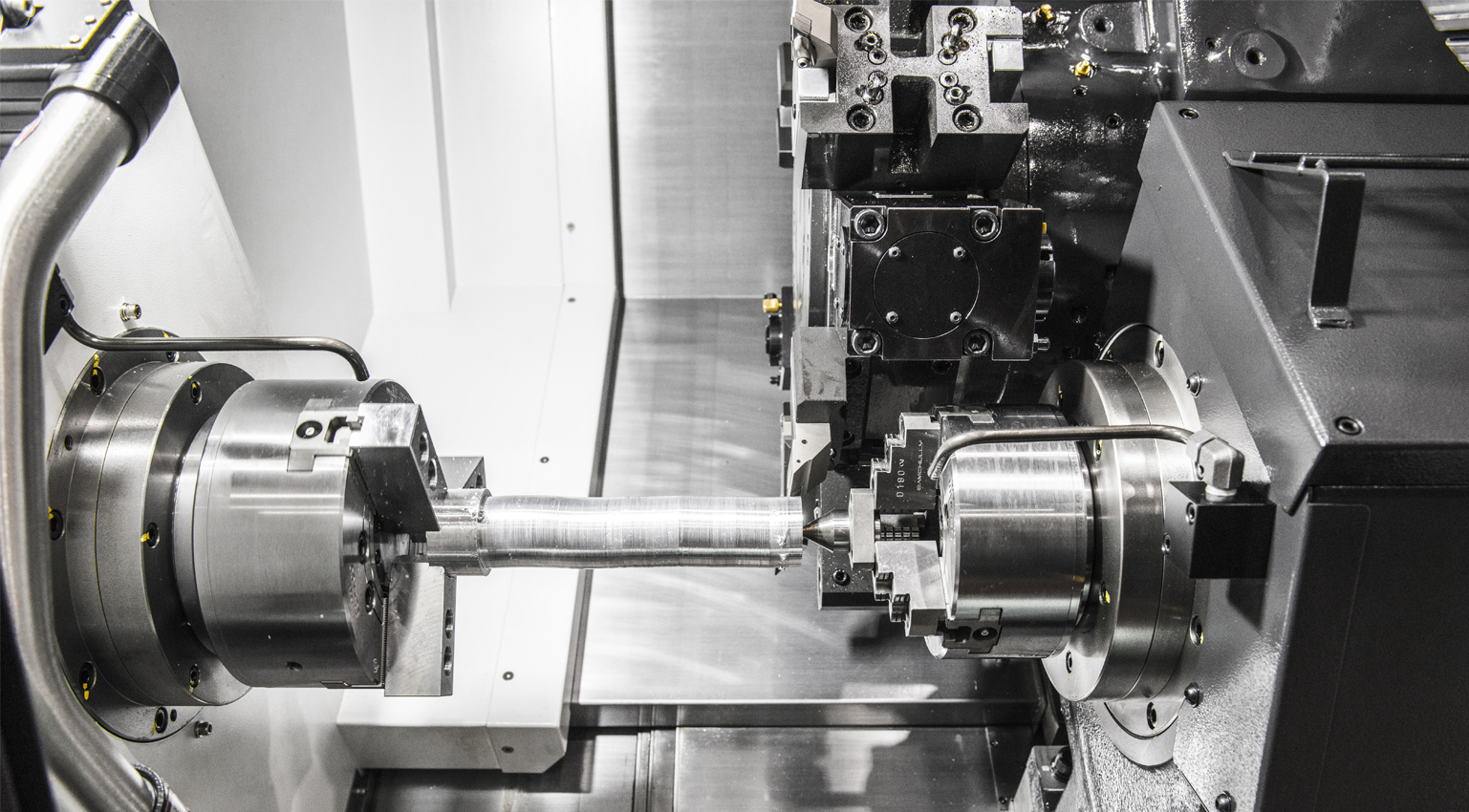

L-Y Series 产品视图 6 — 06

为稳定、高效切削而设计

兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床

01缩短加工周期, 提升加工生产效率
02补偿性Y轴与BMT65P的刀塔保证了复合式加工
03主轴与副主轴间的同时控制实现了工序的节约 ( “S”类型)
04通过配置硬轨, 强化了重切削的能力
05润滑装置前部集中化的设计提升了设备的保修性

技术规格

10 MODELS · 12 ITEMS

可横向滚动查看全部机型参数

MODEL	UNIT	L2000LSY	L2000LY	L2000SY	L2000Y	L2600LY	L2600SY	L2600Y	L3000LY	L3000SY	L3000Y
卡盘尺寸	inch	8	8	8	8	10	10	10	12	12	12
最大加工直径	mm	420	420	420	420	420	420	420	420	420	420
最大加工长度	mm	760	760	520	520	1280	760	760	1280	760	760
最大行程 (X/Y/Z)	mm	265/120/830/830	265/120/830	265/120/590/590	265/120/590	265/120/1350	265/120/830/830	265/120/830	265/120/1350	265/120/830/830	265/120/830
快速进给 (X/Y/Z)	mm	30/10/30/30	30/10/30	30/10/30/30	30/10/30	30/10/30	30/10/30/30	30/10/30	30/10/30	30/10/30/30	30/10/30
主轴转速	r/min	5,000	5,000	5,000	5,000	4,000	4,000	4,000	3,000	3,000	3,000
主轴功率	kW	22/11	22/11	22/11	22/11	22/15	22/15	22/15	37/25	37/25	37/25
主轴扭矩	N.m	358/301	358/301	358/301	358/301	599/409	599/409	599/409	1,262/1,003	1,262/1,003	1,262/1,003
主轴驱动方式	-	Built in	Built in	Built in	Built in	Built in	Built in	Built in	Built in	Built in	Built in
刀具数量	EA	12	12	12	12	12	12	12	12	12	12
旋转刀具转速	r/min	5,000	5,000	5,000	5,000	5,000	5,000	5,000	5,000	5,000	5,000
滑动方式	-	BOX	BOX	BOX	BOX	BOX	BOX	BOX	BOX	BOX	BOX

可横向滚动查看全部机型参数

卡盘尺寸 inch: 8
最大加工直径 mm: 420
最大加工长度 mm: 760
最大行程 (X/Y/Z) mm: 265/120/830/830
快速进给 (X/Y/Z) mm: 30/10/30/30
主轴转速 r/min: 5,000
主轴功率 kW: 22/11
主轴扭矩 N.m: 358/301
主轴驱动方式 -: Built in
刀具数量 EA: 12
旋转刀具转速 r/min: 5,000
滑动方式 -: BOX

技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
