LF-Ⅱ 系列
WIA机床采用热位移防止用对称型主轴台结构且将生产效率发挥至极致的高精度、高性能正面型车床
- LF2200 Ⅱ
- LF2200M Ⅱ
- LF2200MQUICK Ⅱ
- LF2200QUICK Ⅱ
- LF2600 Ⅱ
- LF2600M Ⅱ
- LF2600MQUICK Ⅱ
- LF2600QUICK Ⅱ

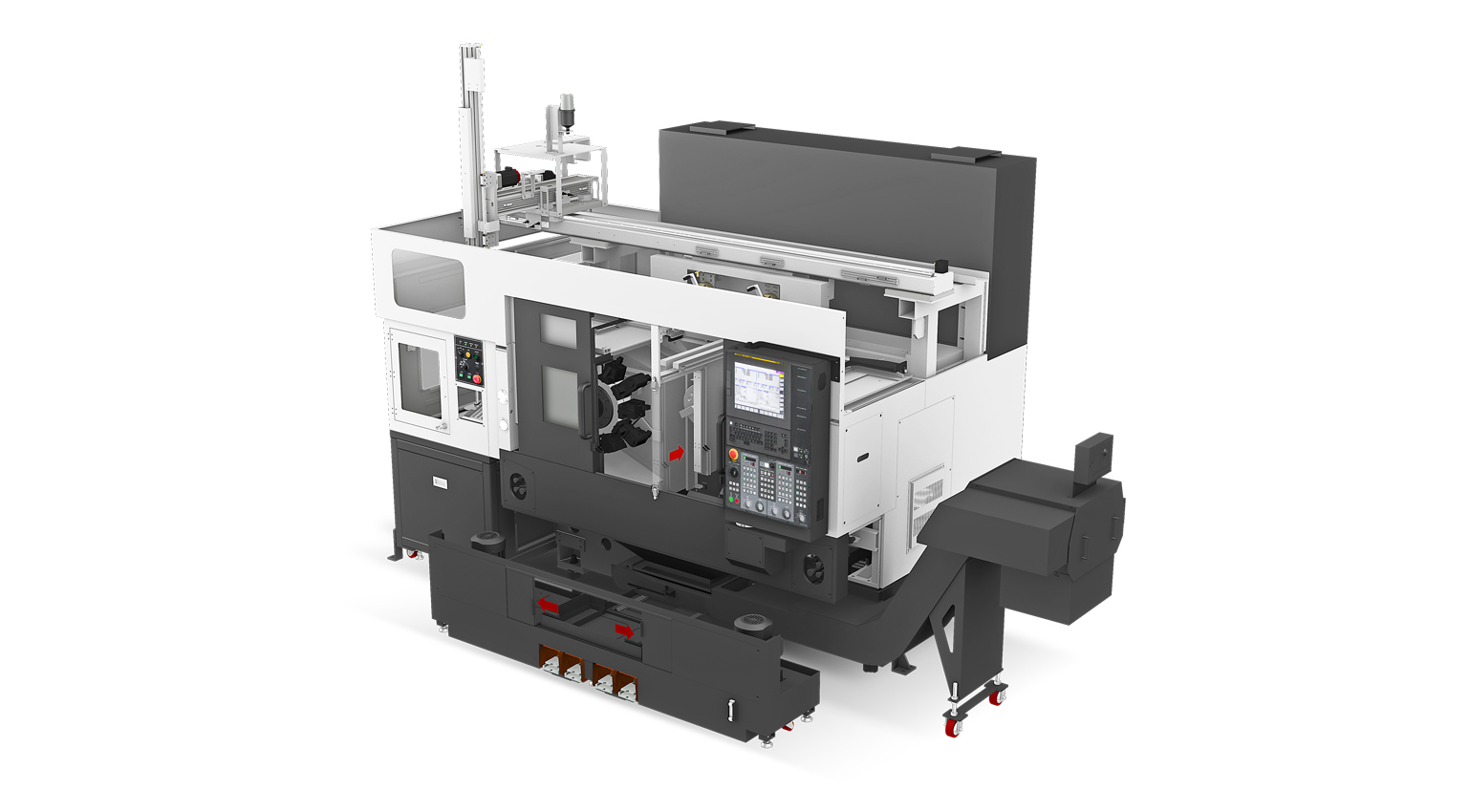

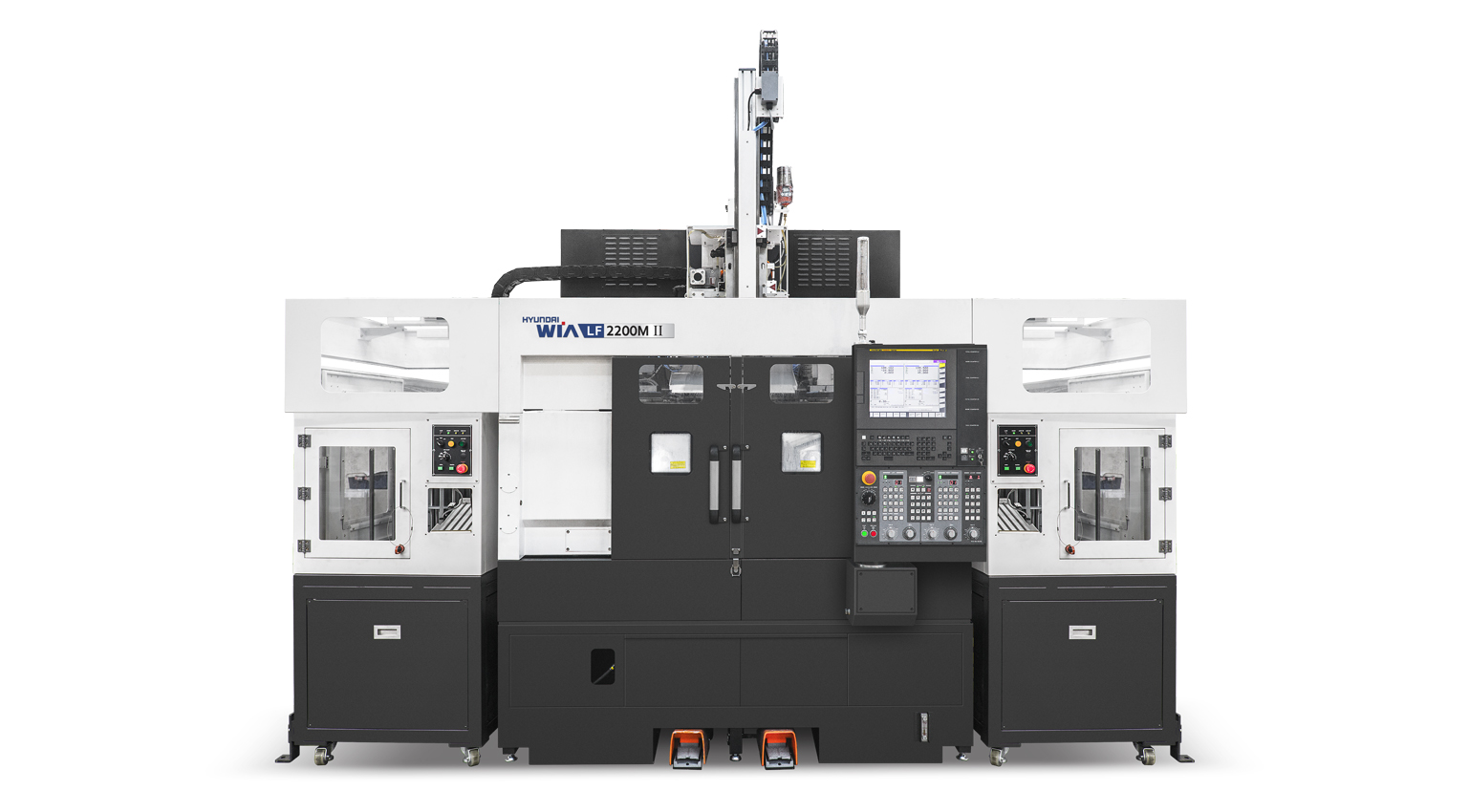

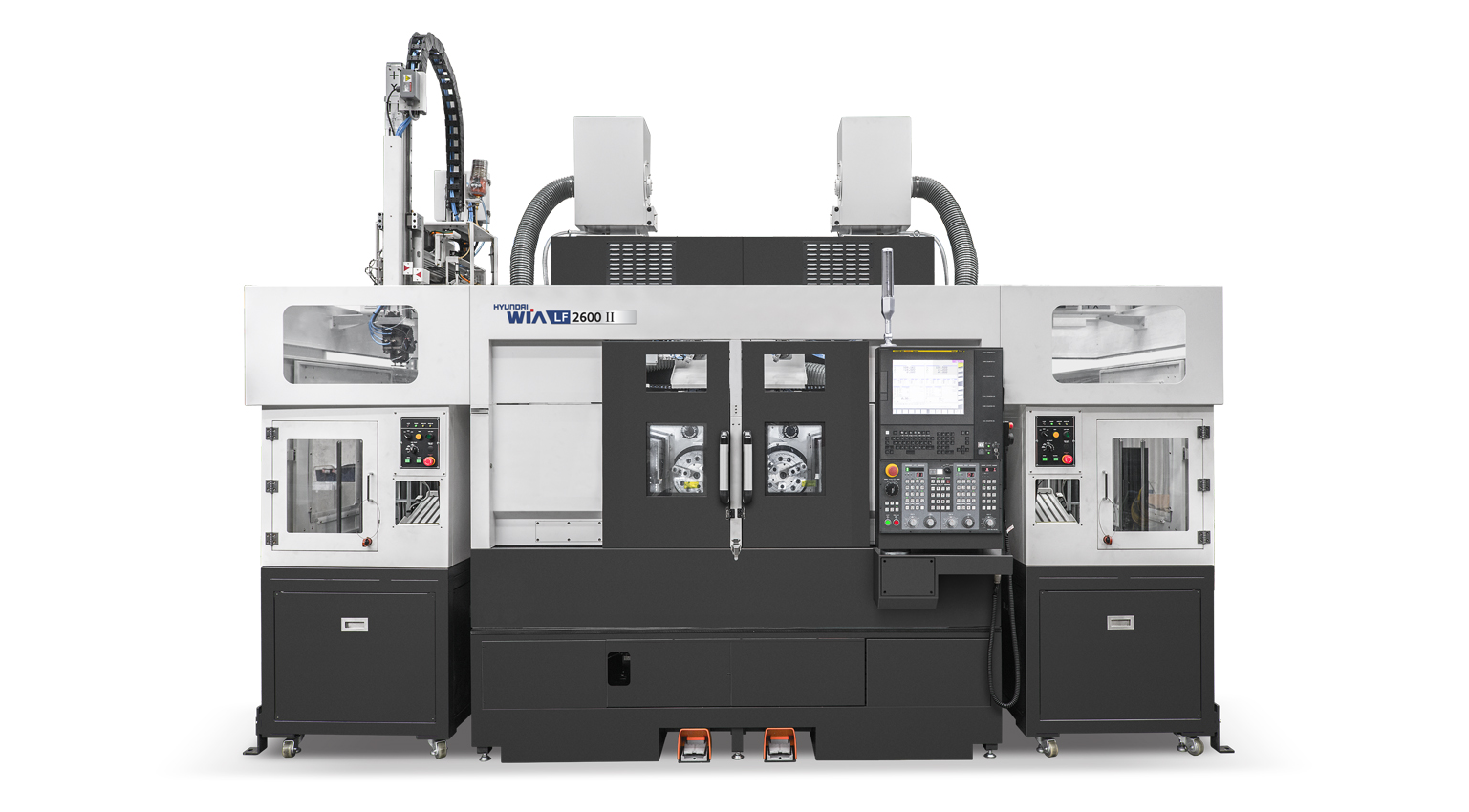

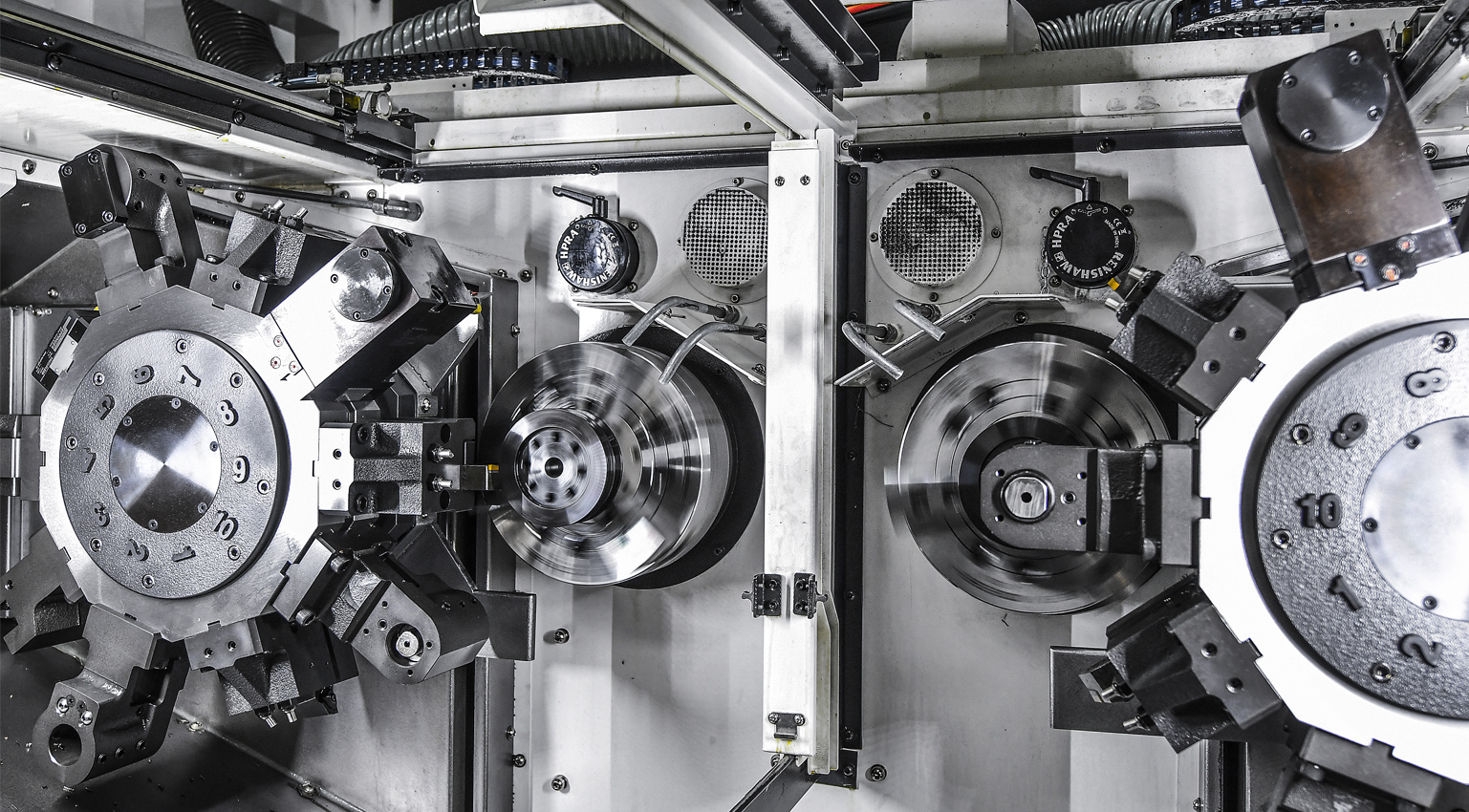

产品视图
06
为稳定、高效切削而设计
WIA机床采用热位移防止用对称型主轴台结构且将生产效率发挥至极致的高精度、高性能正面型车床
- 01改善 Z 轴结构增强刚性
- 02滚柱直线导轨/箱式导轨可供选择

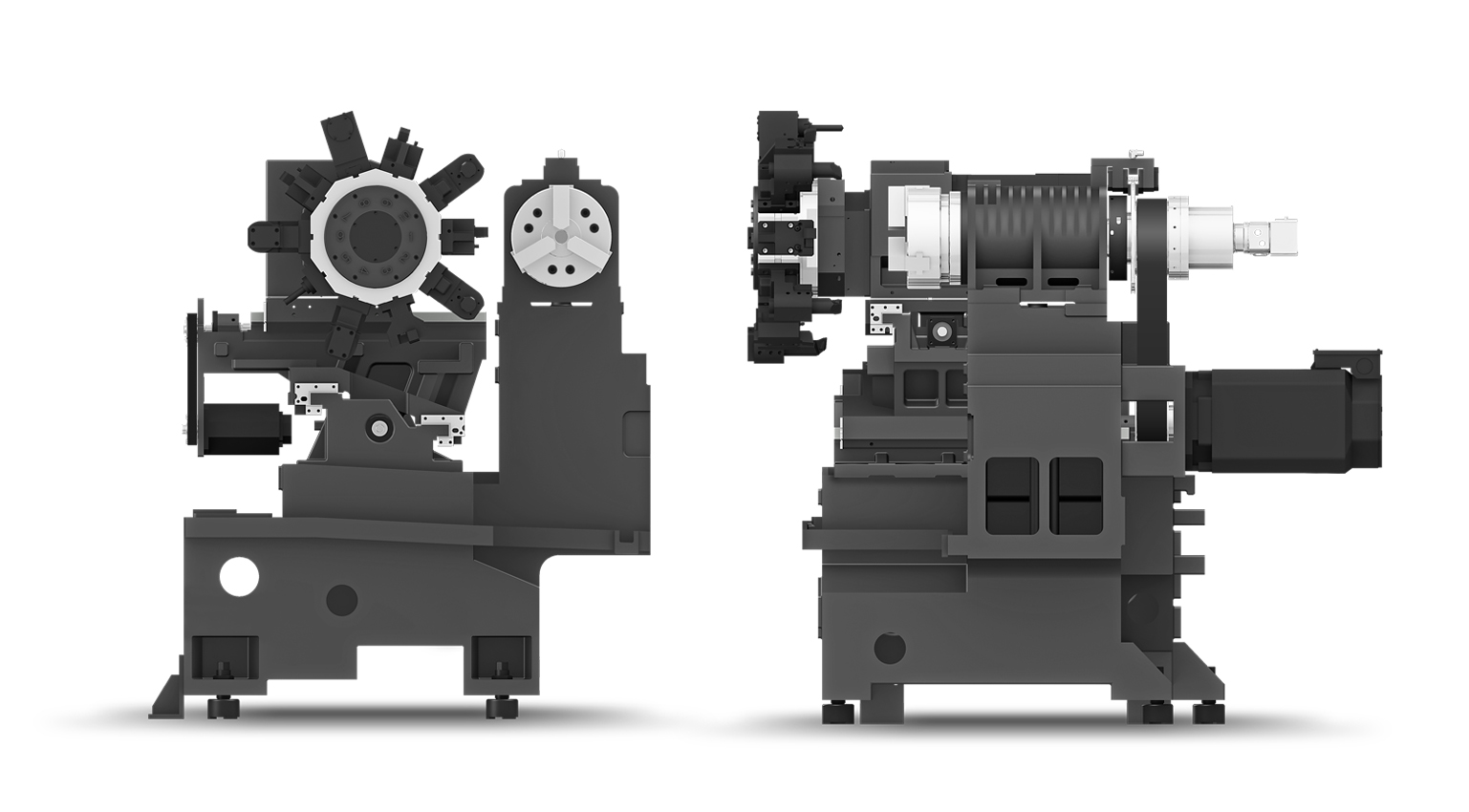

- 03将热变形最小化的稳定单元结构

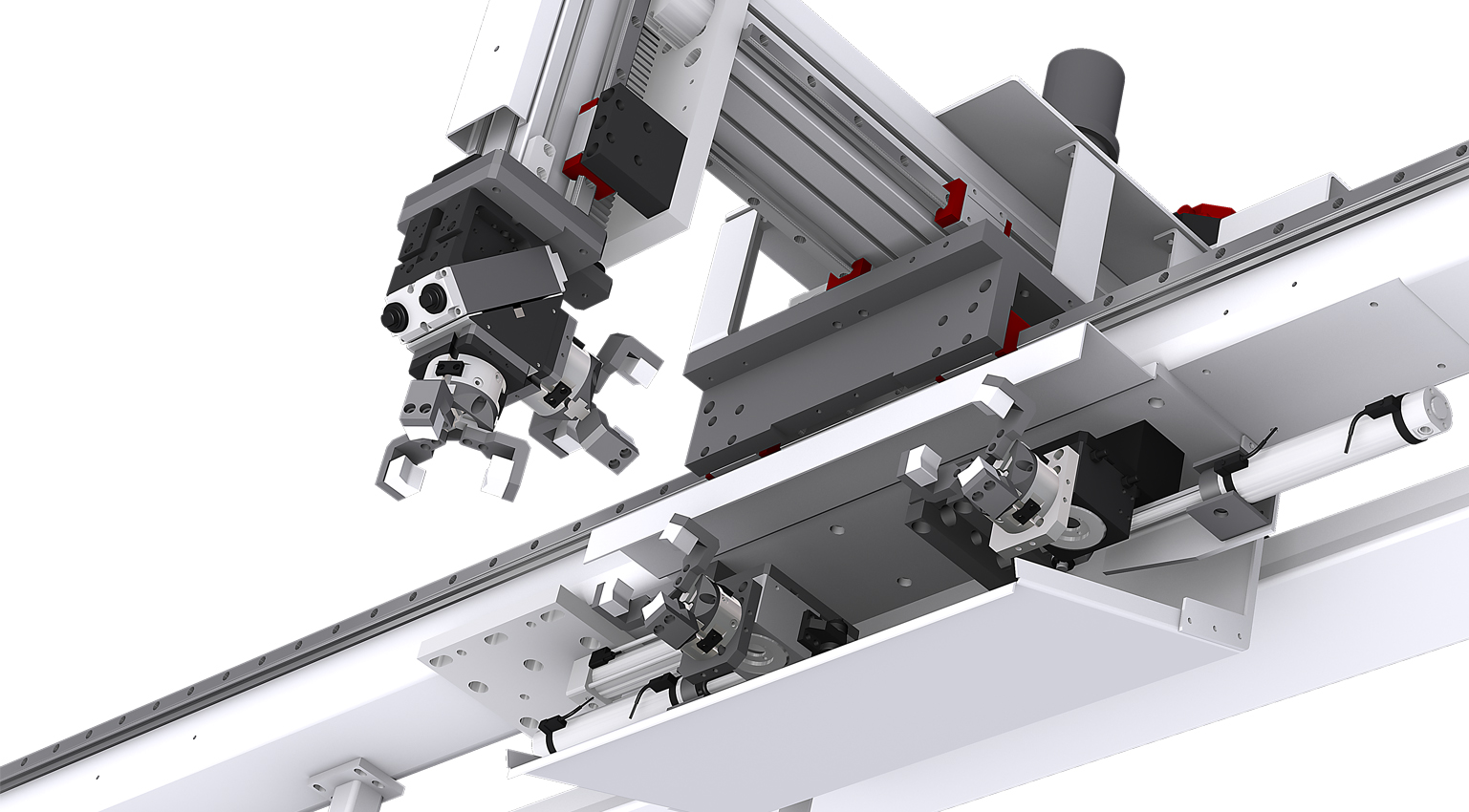

- 04针对自动化的多样类型桁架机械手
- 05提高屑处理能力, 打造舒适的作业环境
- 06搭载最新FANUC 系统, 提高使用便利性
技术规格
8 MODELS · 12 ITEMS| MODEL | UNIT | LF2200 Ⅱ | LF2200M Ⅱ | LF2200MQUICK Ⅱ | LF2200QUICK Ⅱ | LF2600 Ⅱ | LF2600M Ⅱ | LF2600MQUICK Ⅱ | LF2600QUICK Ⅱ |
|---|---|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 6 | 8 | 8 | 10 | 10 | 10 | 10 |
| 最大加工直径 | mm | 260 | 260 | 260 | 260 | 360 | 360 | 360 | 360 |
| 最大加工长度 | mm | 170 | 170 | 170 | 170 | 200 | 200 | 200 | 200 |
| 最大行程 (X/Z) | mm | 140/170 | 140/170 | 140/170 | 190/200 | 190/200 | 190/200 | 190/200 | 190/200 |
| 快速进给 (X/Z) | mm | 24/24 | 24/24 | 24/36 | 24/36 | 15/11 | 24/36 | 24/36 | 24/36 |
| 主轴转速 | r/min | 6": 6,000 / 8": 4,500 | [6": 6,000 / 8": 4,500] | 6": 6,000 / 8": 4,500 | 6": 6,000 / 8": 4,500 | 8": 4,000 / 10": 3,500 | 8": 4,000 / 10": 3,500 | 8": 4,000 / 10": 3,500 | 8": 4,000 / 10": 3,500 |
| 主轴功率 | kW | 15/11 | 15/11 | 15/11 | 15 | 15 [고토크: 18.5] | 15 [고토크: 18.5] | 15 [고토크: 18.5] | 15 [고토크: 18.5] |
| 主轴扭矩 | N.m | 127/70 | 127/70 | 254.5/140 | 254.5/140 | 254.5/140 | 254.5/140 | 254.5/140 | 254.5/140 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 8 [10] | BMT45 : 10 | BMT45 : 10 | 8 [10] | 10 [12] | BMT55 : 10 [12] | BMT55 : 10 [12] | 10 [12] |
| 旋转刀具转速 | r/min | — | 6000 | 5000 | — | — | 5000 | 5000 | — |
| 滑动方式 | - | BOX | BOX | LM | LM | BOX | BOX | LM | LM |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 8
- 最大加工直径 mm
- 260
- 最大加工长度 mm
- 170
- 最大行程 (X/Z) mm
- 140/170
- 快速进给 (X/Z) mm
- 24/24
- 主轴转速 r/min
- 6": 6,000 / 8": 4,500
- 主轴功率 kW
- 15/11
- 主轴扭矩 N.m
- 127/70
- 主轴驱动方式 -
- Belt
- 刀具数量 EA
- 8 [10]
- 旋转刀具转速 r/min
- —
- 滑动方式 -
- BOX
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
