产品视图
06
为稳定、高效切削而设计

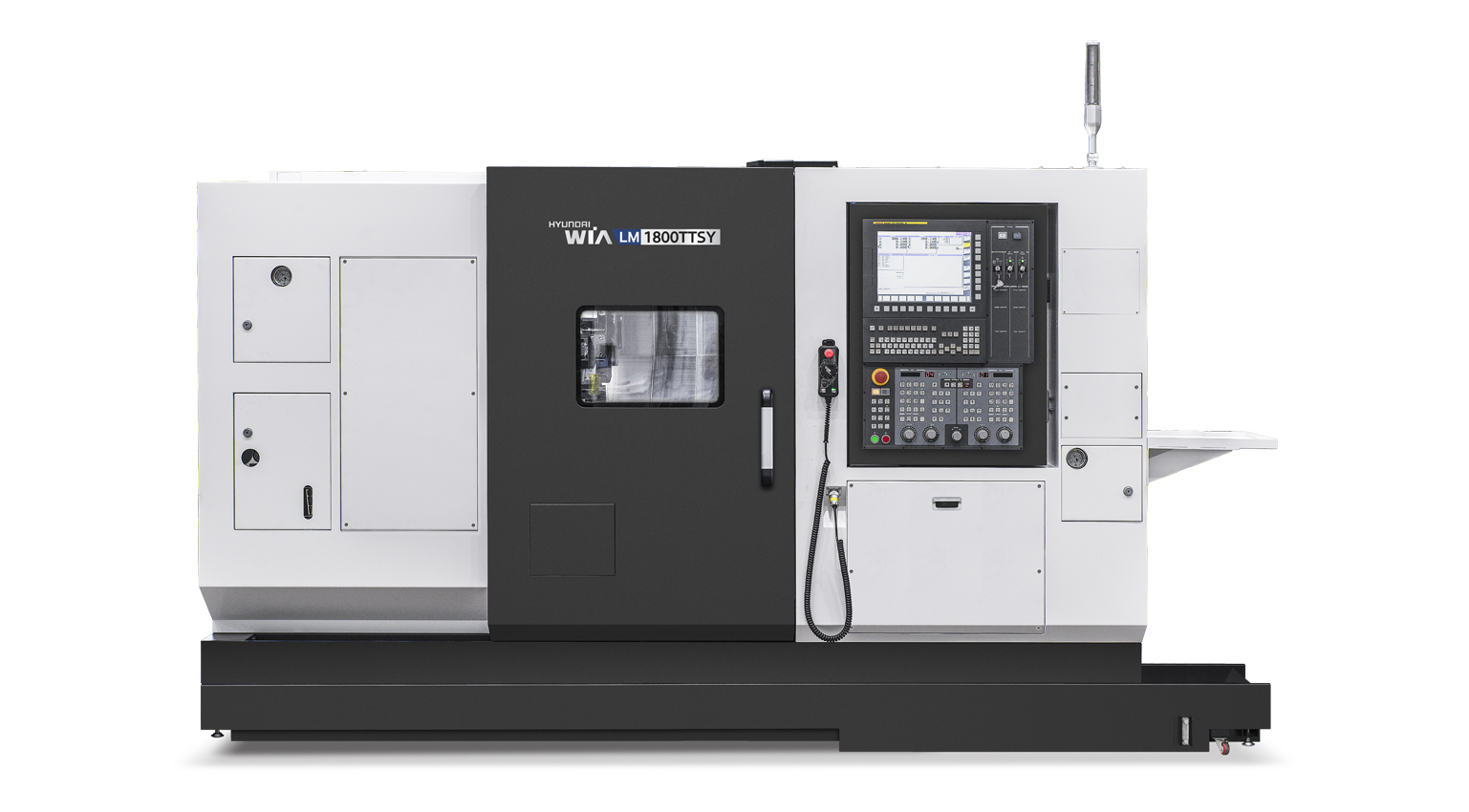

兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床

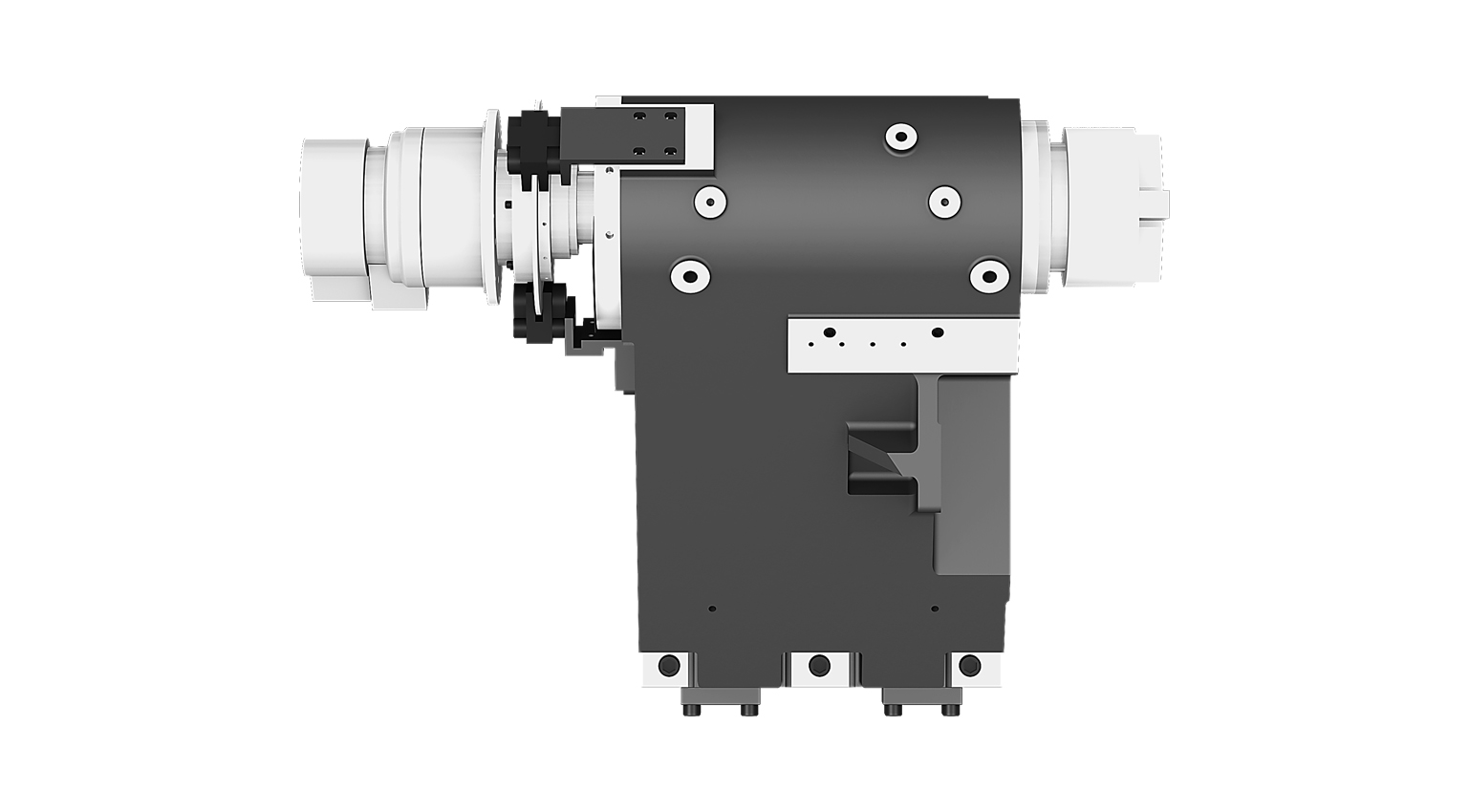

- 01高功率电机内置式主轴电机
- 02配置上, 下部刀塔, 保证高生产效率

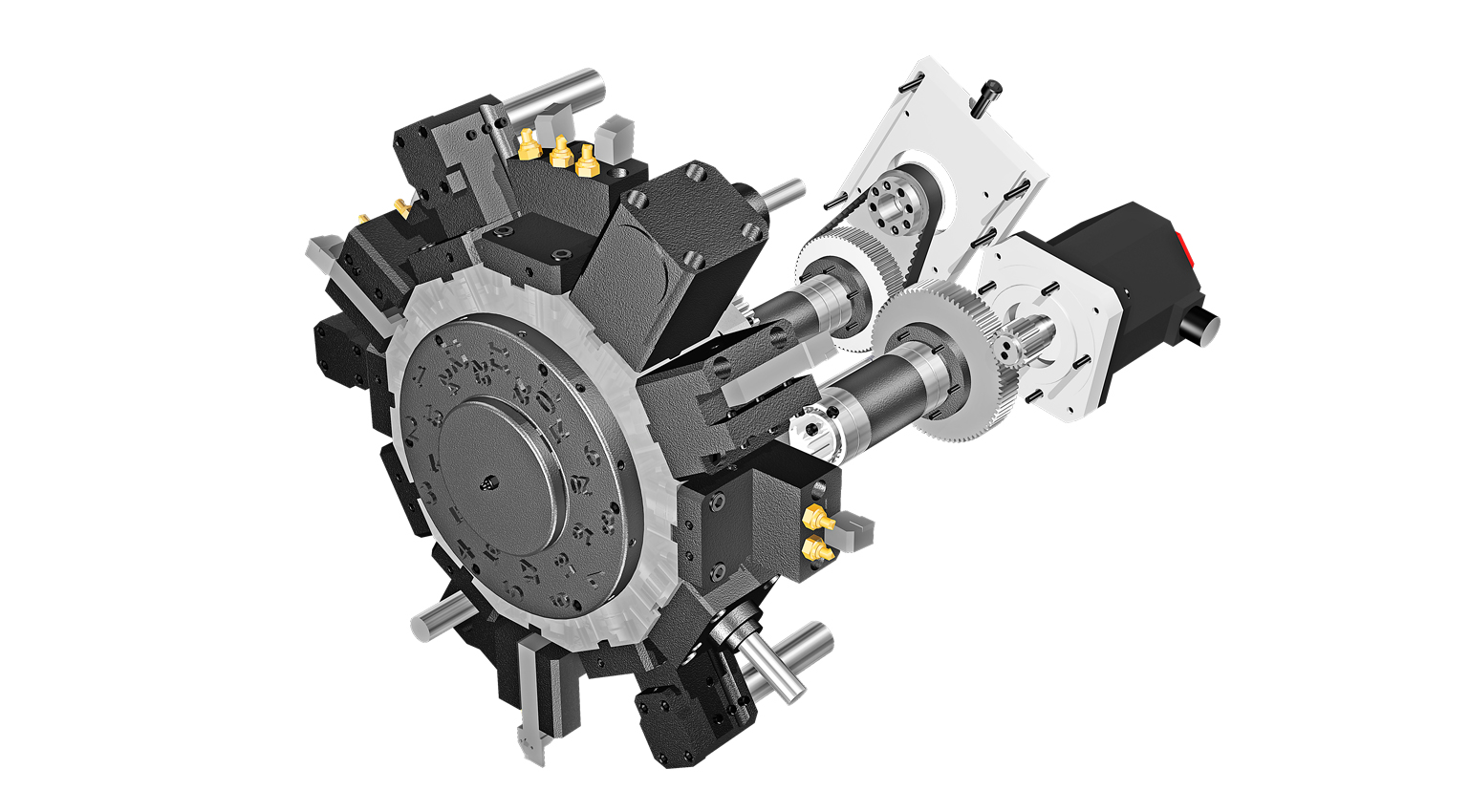

- 03配置高强性的BMT型刀塔

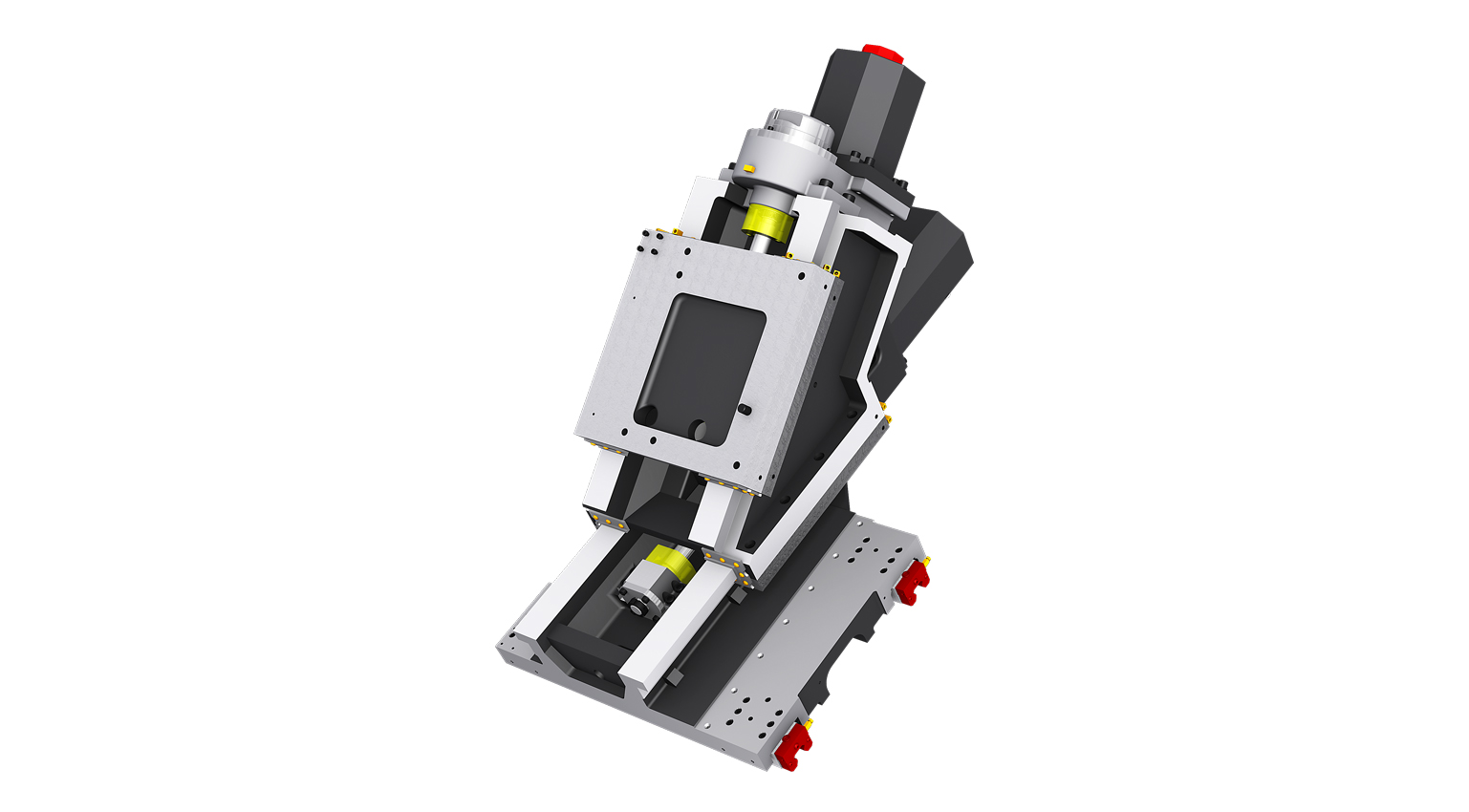

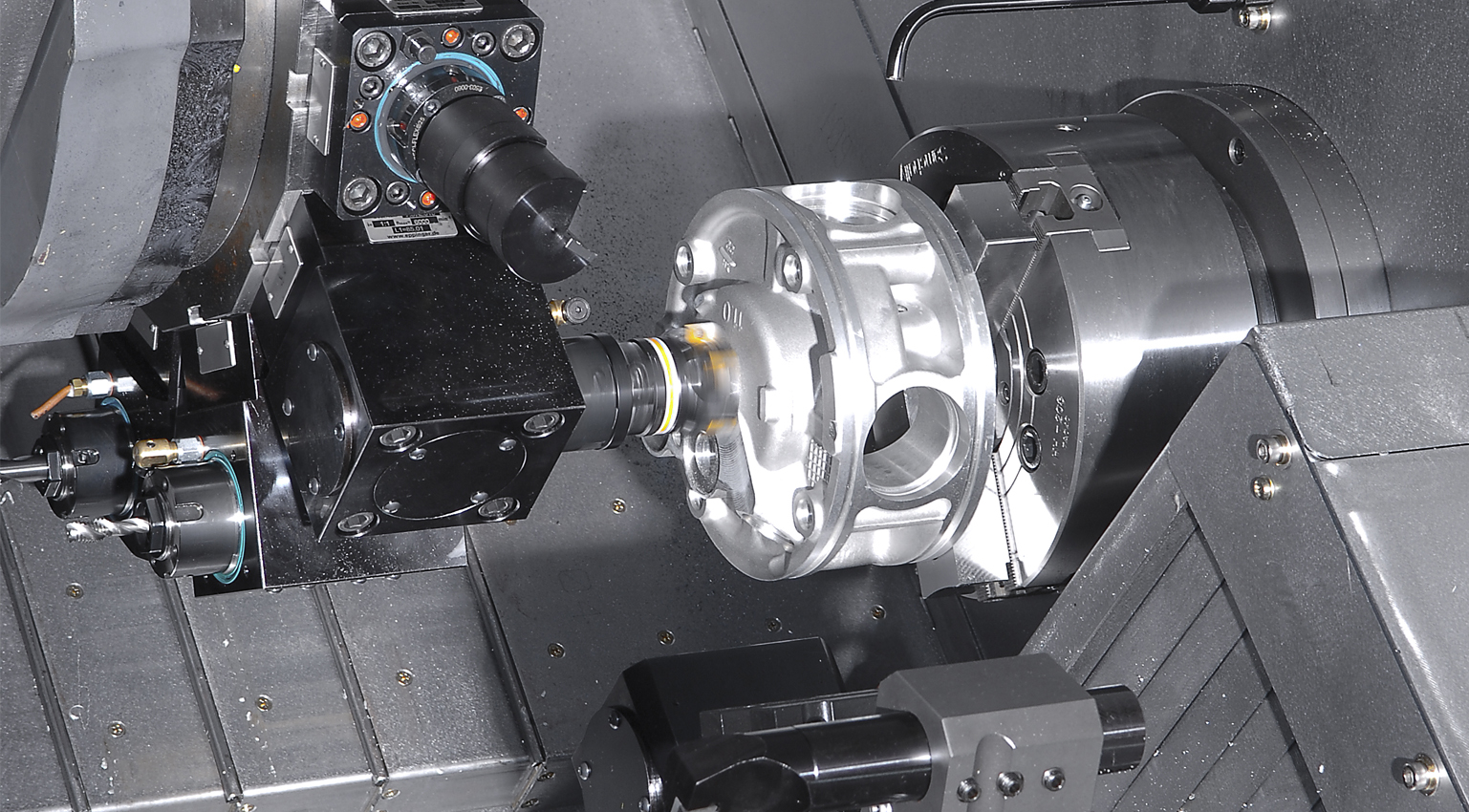

- 04上部刀塔配置Y轴, 实现复合加工(TTSY规格)
- 05大型主轴配置旋转同时控制, 缩短非切削时间

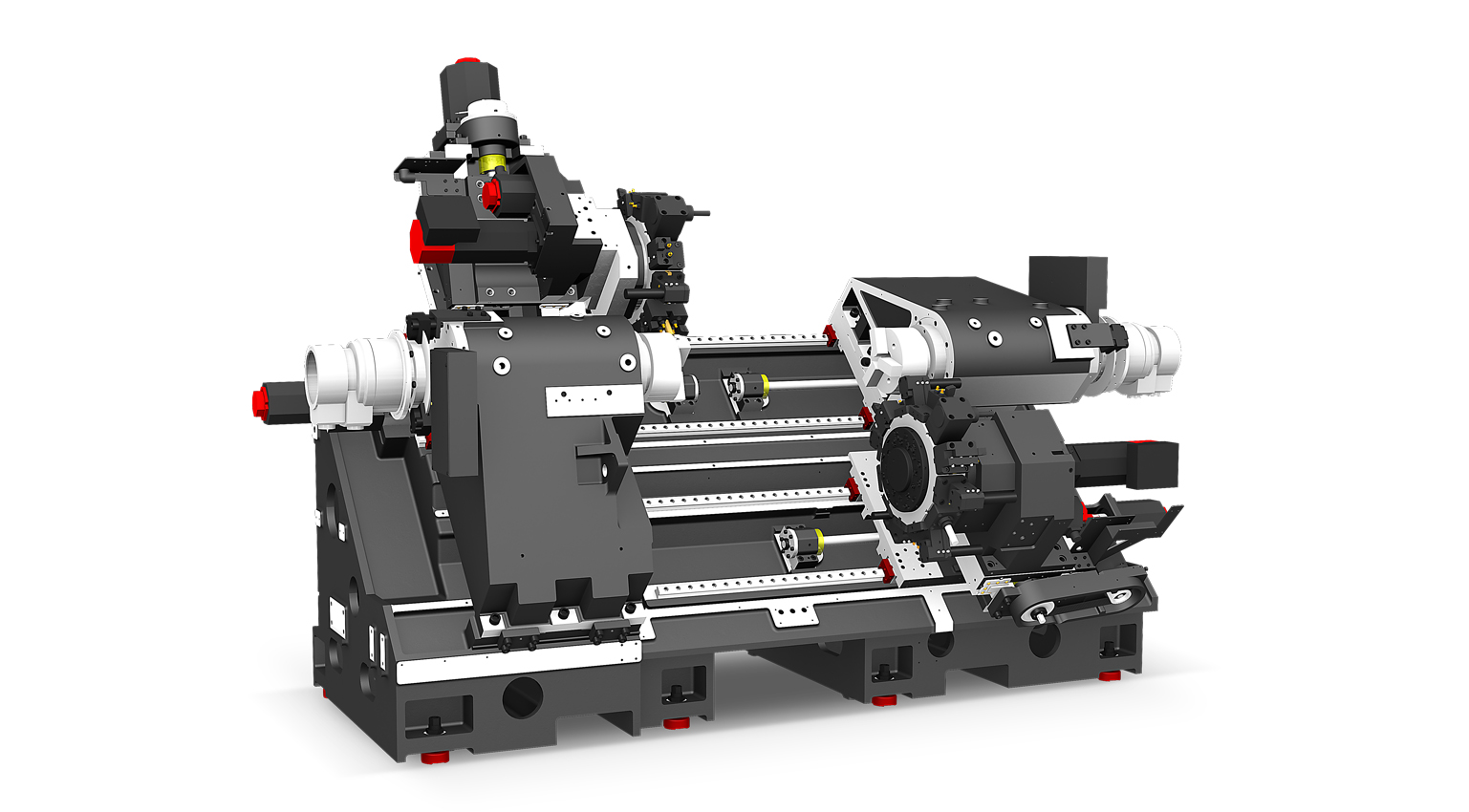

- 06硬轨与辊子导轨的组合式移动系统设计(LM1600/LM1800TT系列)
技术规格
3 MODELS · 12 ITEMS| MODEL | UNIT | LM1600TTMS | LM1600TTS | LM1600TTSY |
|---|---|---|---|---|
| 卡盘尺寸 | inch | 6 | 6 | 6 |
| 最大加工直径 | mm | 230 | 230 | 230 |
| 最大加工长度 | mm | 705 | 705 | 705 |
| 最大行程 (X1/Z1/Y/X2/Z2/A) | mm | 165/700/-/195/720/668 | 165/700/-/195/720/668 | 165/700/100/195/720/668 |
| 快速进给 (X1/Z1/Y/X2/Z2/A) | m/min | 20/40/-/20/40/40 | 20/40/-/20/40 | 20/40/7.5/20/40 |
| 主轴转速 | r/min | 6,000 | 6,000 | 6,000 |
| 主轴功率 | N.m | 15/11 | 15/11 | 15/11 |
| 主轴扭矩 | kW | 208/140 | 208/140 | 208/140 |
| 主轴驱动方式 | - | Built in | Built in | Built in |
| 刀具数量 | EA | 2 x 12 | 2 x 12 | 2 x 12 |
| 旋转刀具转速 | r/min | 5,000 | - | 5,000 |
| 滑动方式 | - | LM | LM | LM |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 6
- 最大加工直径 mm
- 230
- 最大加工长度 mm
- 705
- 最大行程 (X1/Z1/Y/X2/Z2/A) mm
- 165/700/-/195/720/668
- 快速进给 (X1/Z1/Y/X2/Z2/A) m/min
- 20/40/-/20/40/40
- 主轴转速 r/min
- 6,000
- 主轴功率 N.m
- 15/11
- 主轴扭矩 kW
- 208/140
- 主轴驱动方式 -
- Built in
- 刀具数量 EA
- 2 x 12
- 旋转刀具转速 r/min
- 5,000
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
