为稳定、高效切削而设计

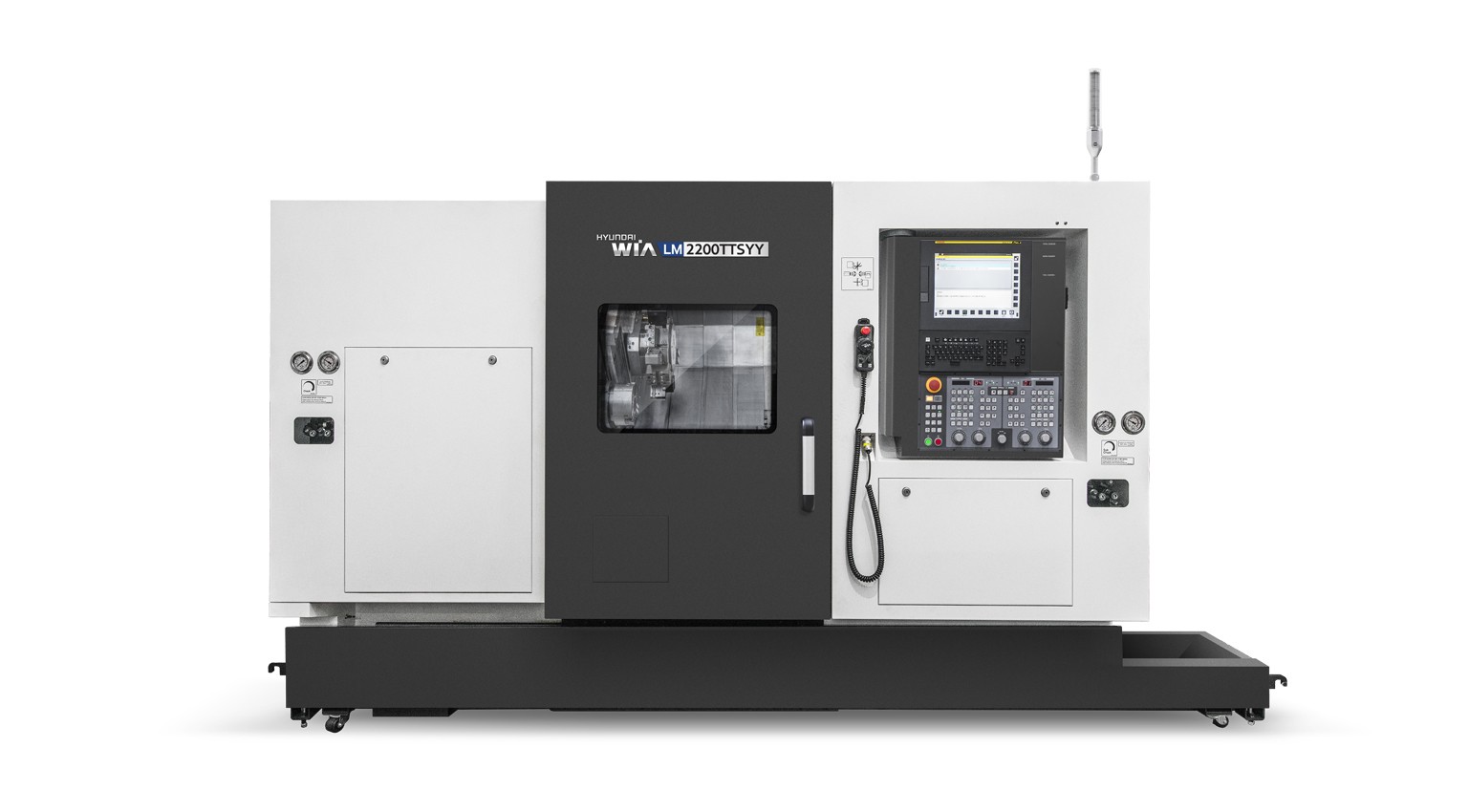

兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床

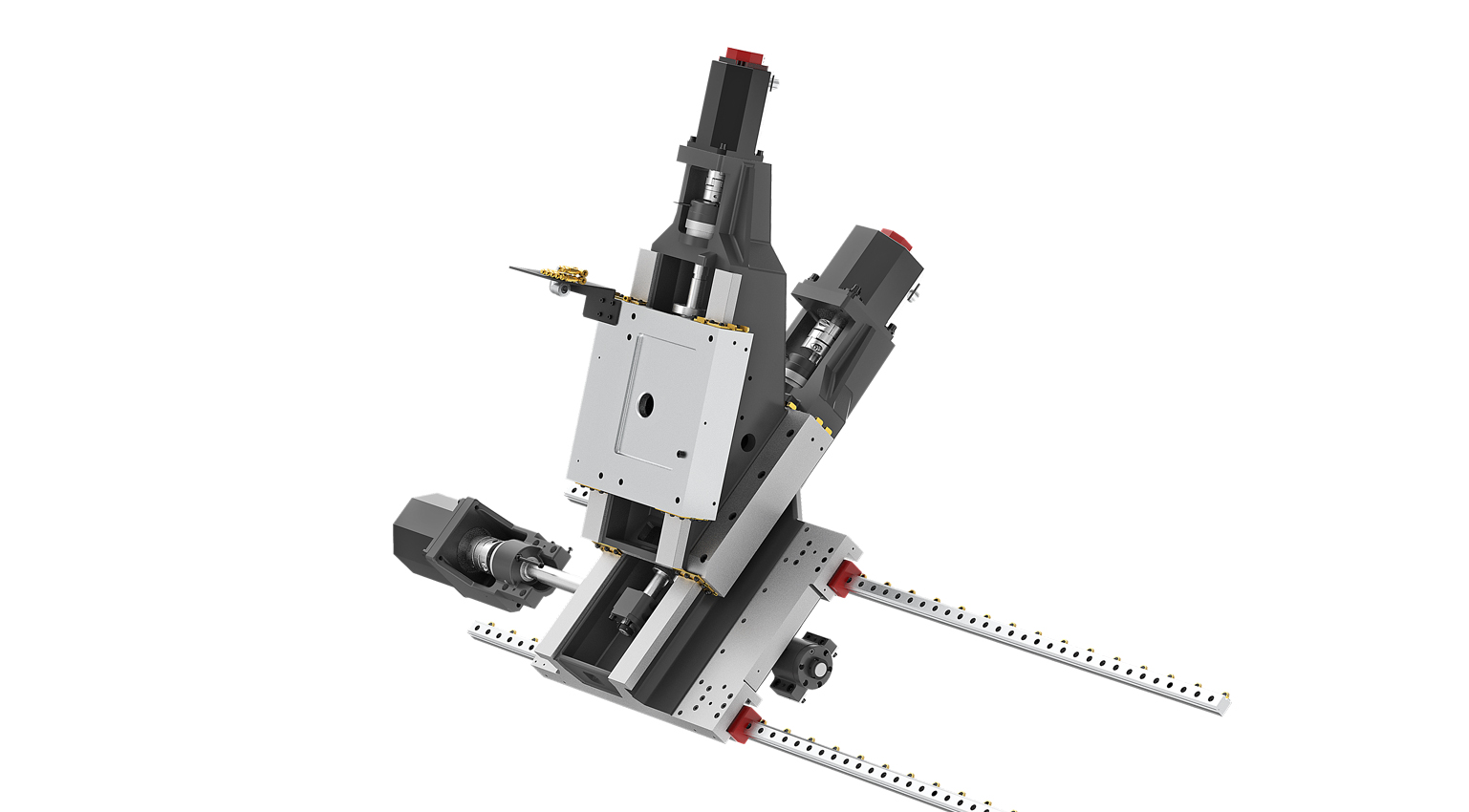

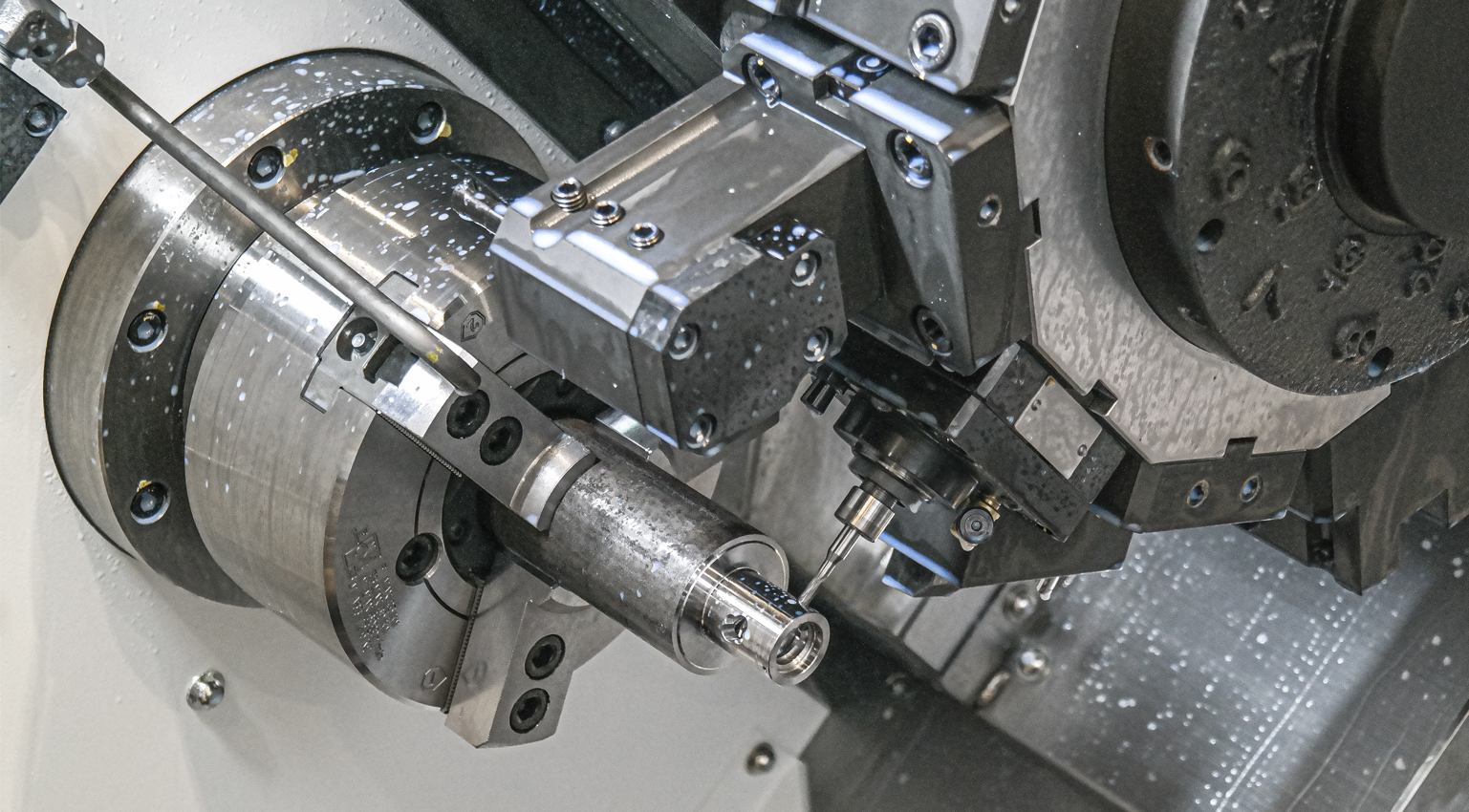

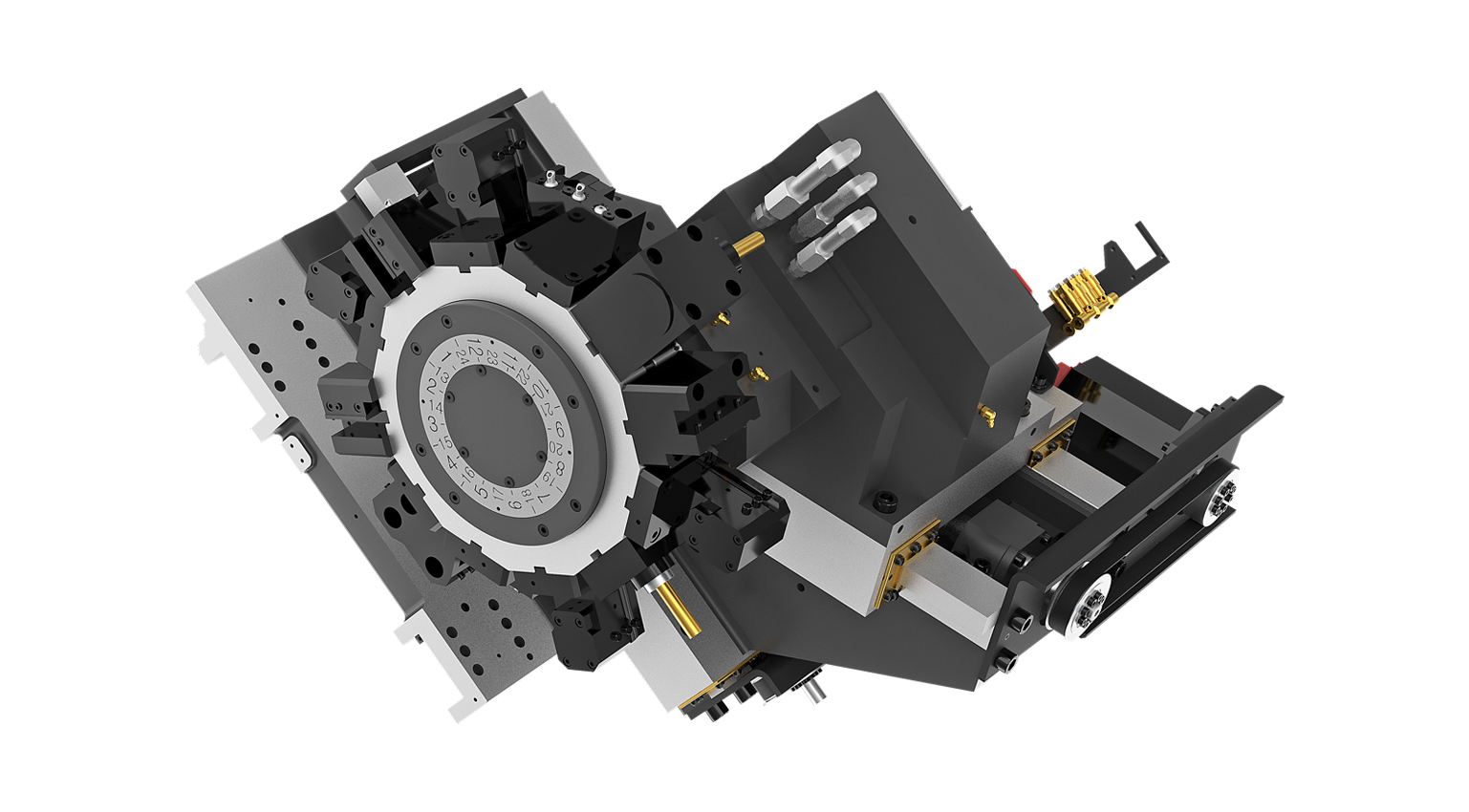

- 01通过上/下2刀塔 & 2Y轴结构加强复合加工能力

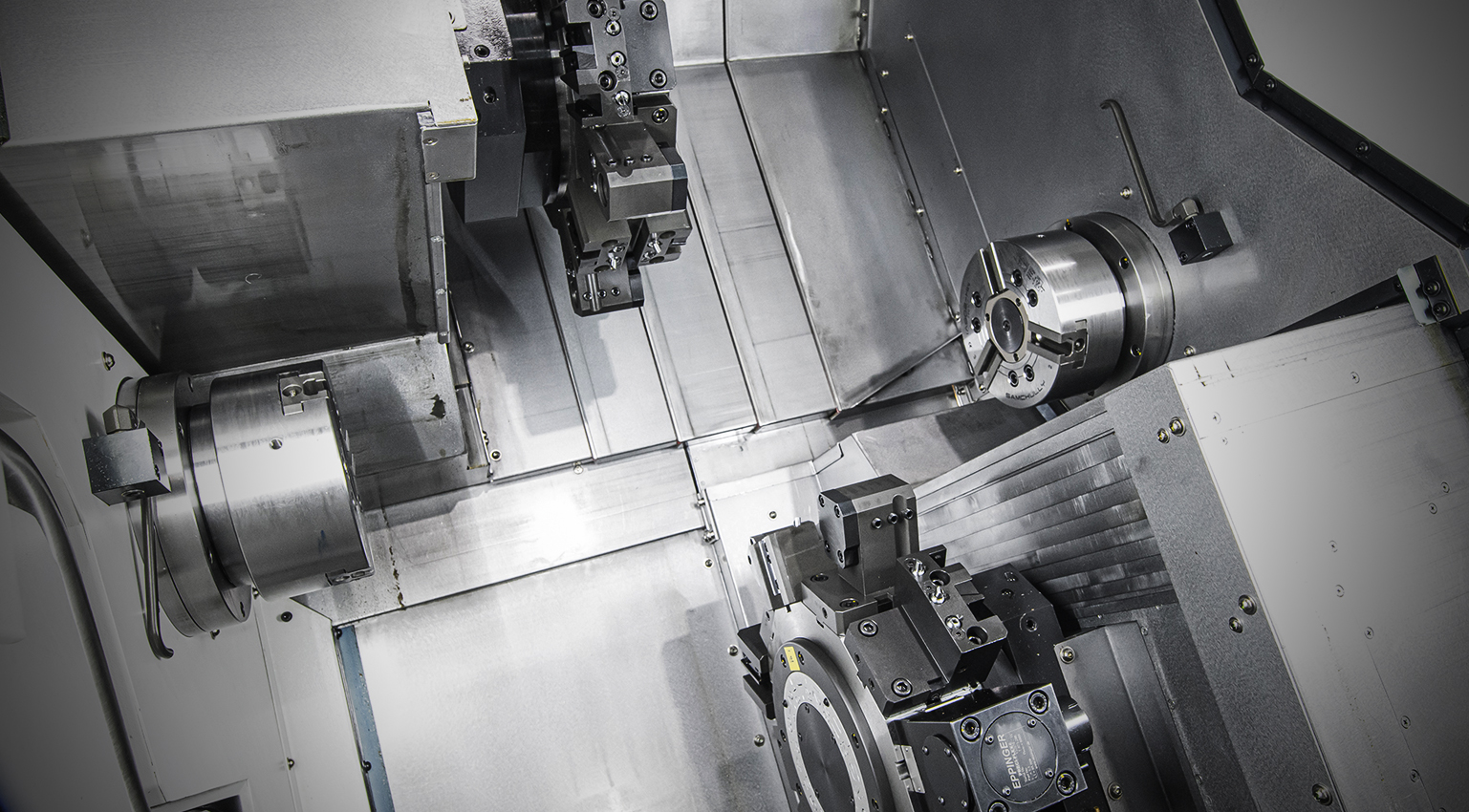

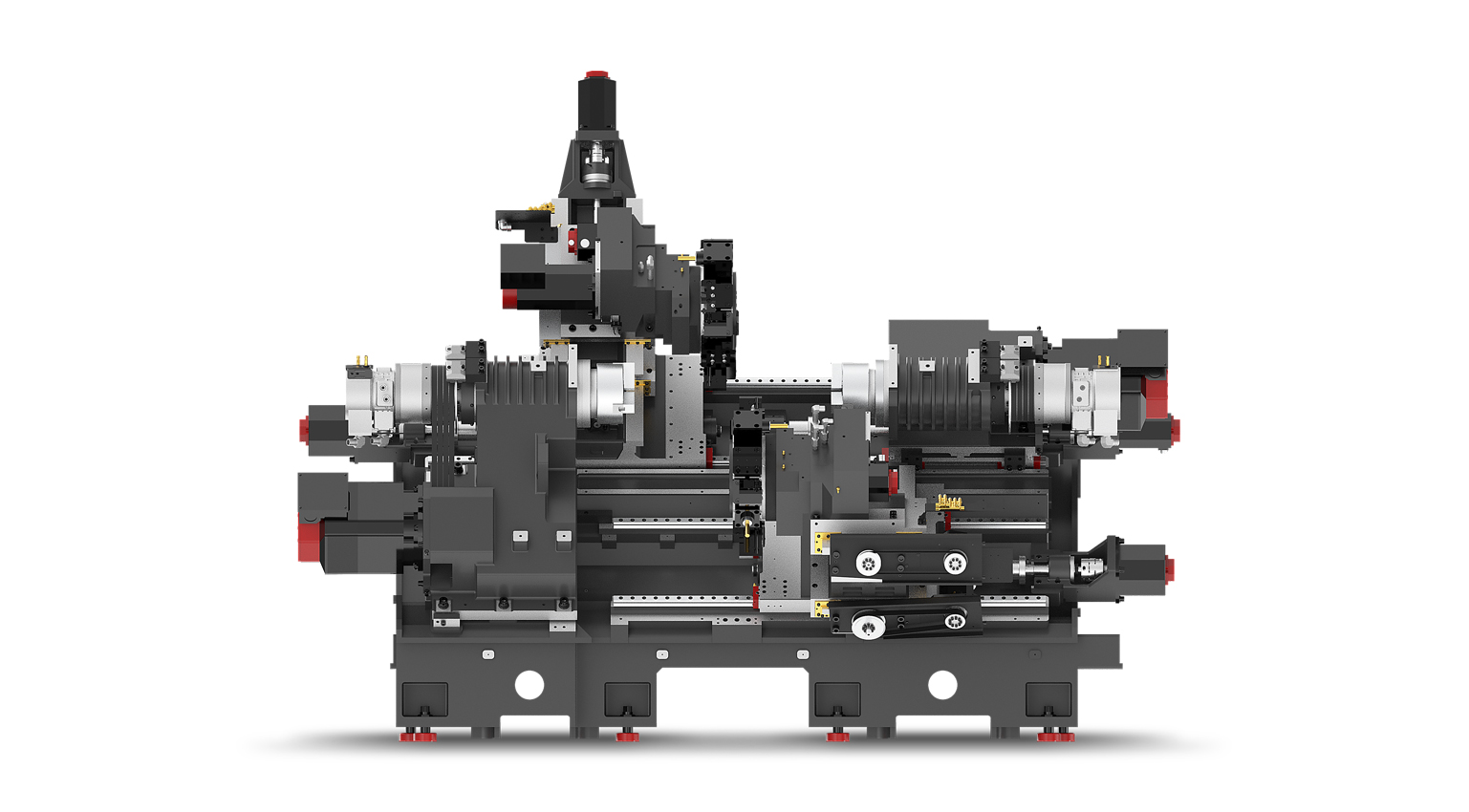

- 02通过对向型2-主轴进行背面加工
- 03硬轨与滚柱导轨组合的混合型移送轴设计
- 04通过8″, 10″主轴配置的大型
- 05搭载最新性能强大的FANUC控制器
技术规格
2 MODELS · 12 ITEMS| MODEL | UNIT | LM2200TTSYY | LM2200TTSYYC |
|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 10 |
| 最大加工直径 | mm | 230 | 230 |
| 最大加工长度 | mm | 673 | 660 |
| 最大行程 (X1/Z1/Y/X2/Z2/A) | mm | 165/700/100/165/700/100 | 165/700/100/165/700/100 |
| 快速进给 (X1/Z1/Y/X2/Z2/A) | m/min | 20/36/10/26/36/10 | 20/36/10/20/36/10 |
| 主轴转速 | r/min | 4,500 | 3,500 |
| 主轴功率 | kW | 18.5/15 | 18.5/15 |
| 主轴扭矩 | N.m | 206/125 | 286/214 |
| 主轴驱动方式 | - | Belt | Belt |
| 刀具数量 | EA | 2×12 | 2×12 |
| 旋转刀具转速 | r/min | 5,000 | 5,000 |
| 滑动方式 | - | LM | LM |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 8
- 最大加工直径 mm
- 230
- 最大加工长度 mm
- 673
- 最大行程 (X1/Z1/Y/X2/Z2/A) mm
- 165/700/100/165/700/100
- 快速进给 (X1/Z1/Y/X2/Z2/A) m/min
- 20/36/10/26/36/10
- 主轴转速 r/min
- 4,500
- 主轴功率 kW
- 18.5/15
- 主轴扭矩 N.m
- 206/125
- 主轴驱动方式 -
- Belt
- 刀具数量 EA
- 2×12
- 旋转刀具转速 r/min
- 5,000
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
