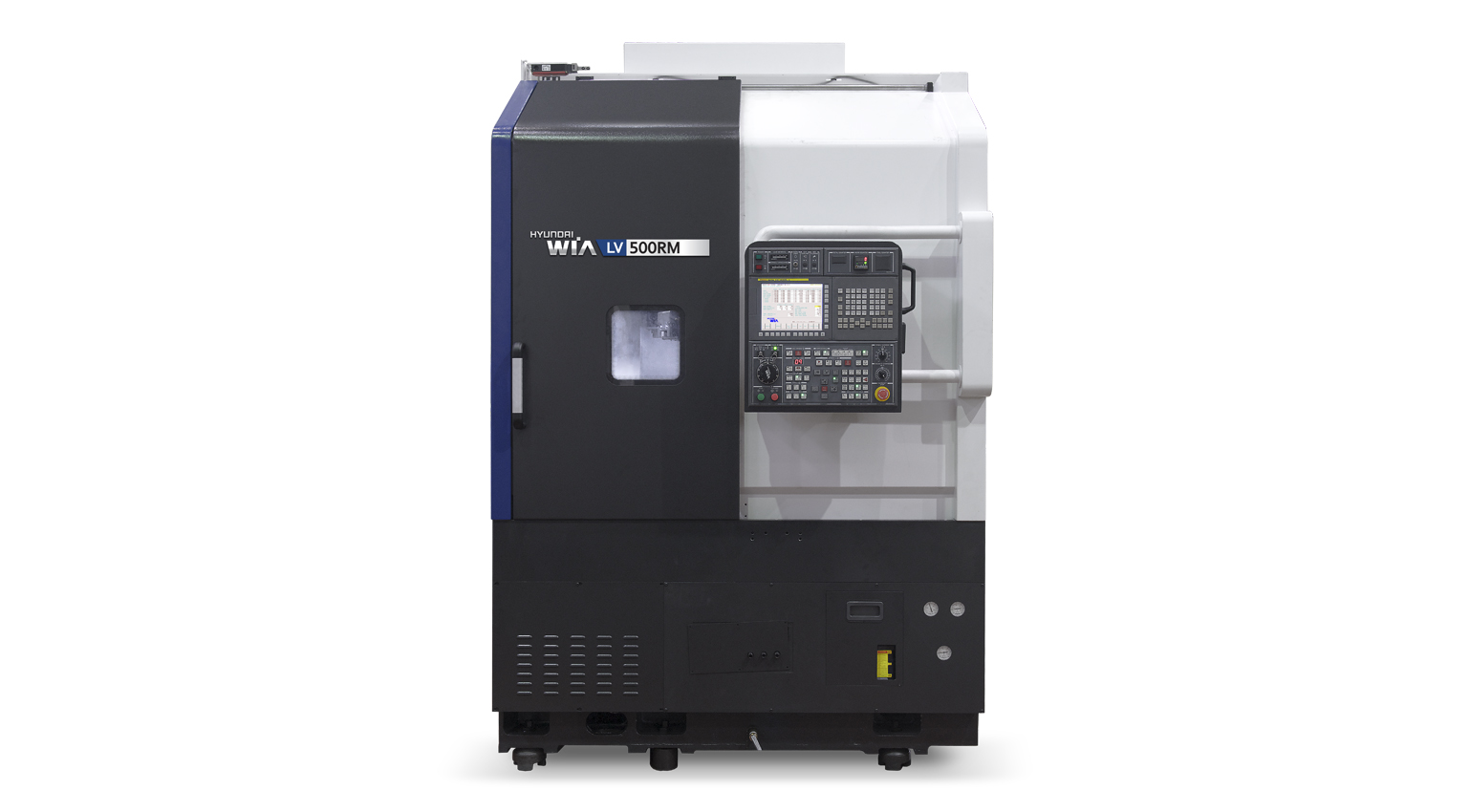

产品视图
05

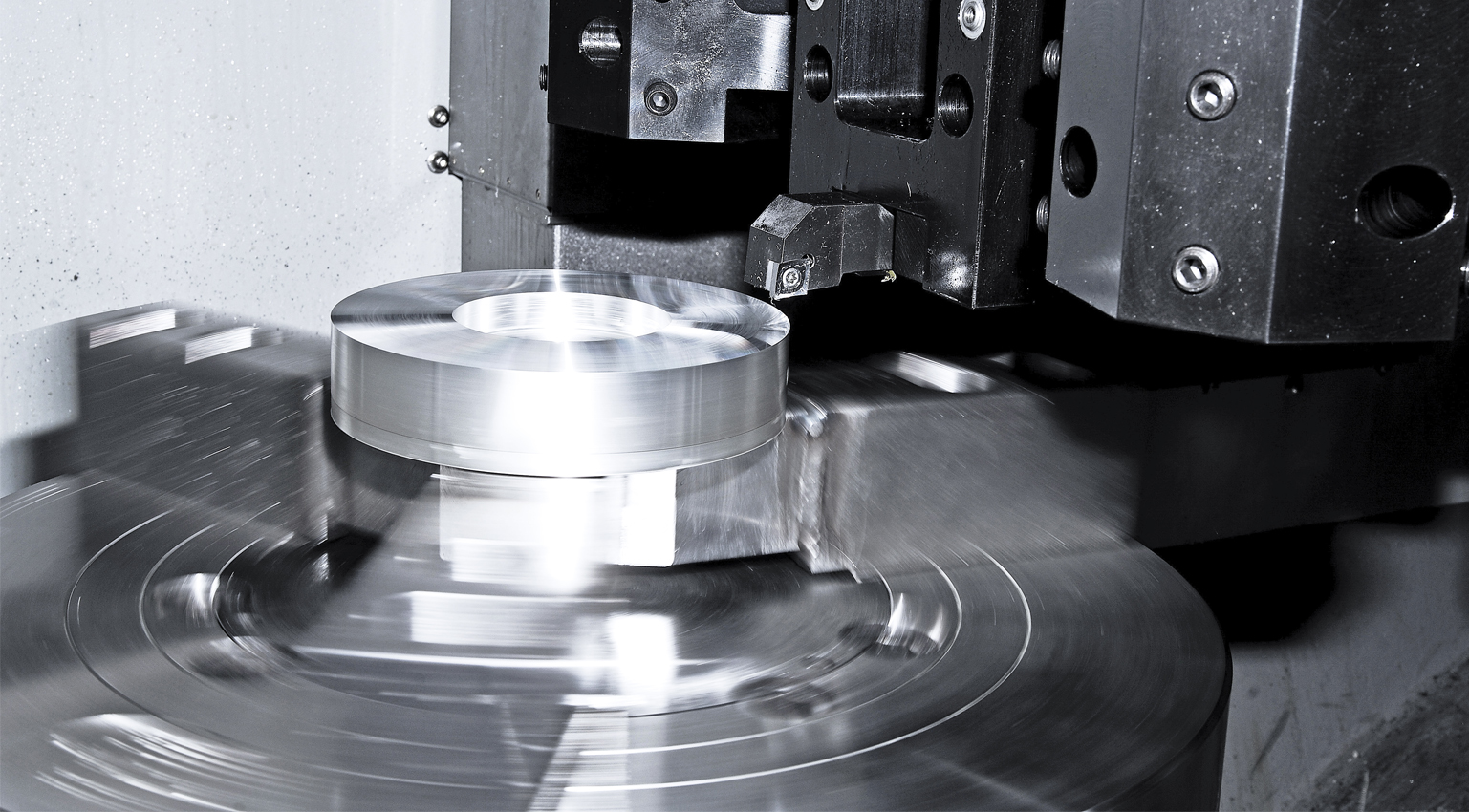

为稳定、高效切削而设计
融合WIA机床长期制造经验与先进技术打造的高速、高刚性、高精度立式车床

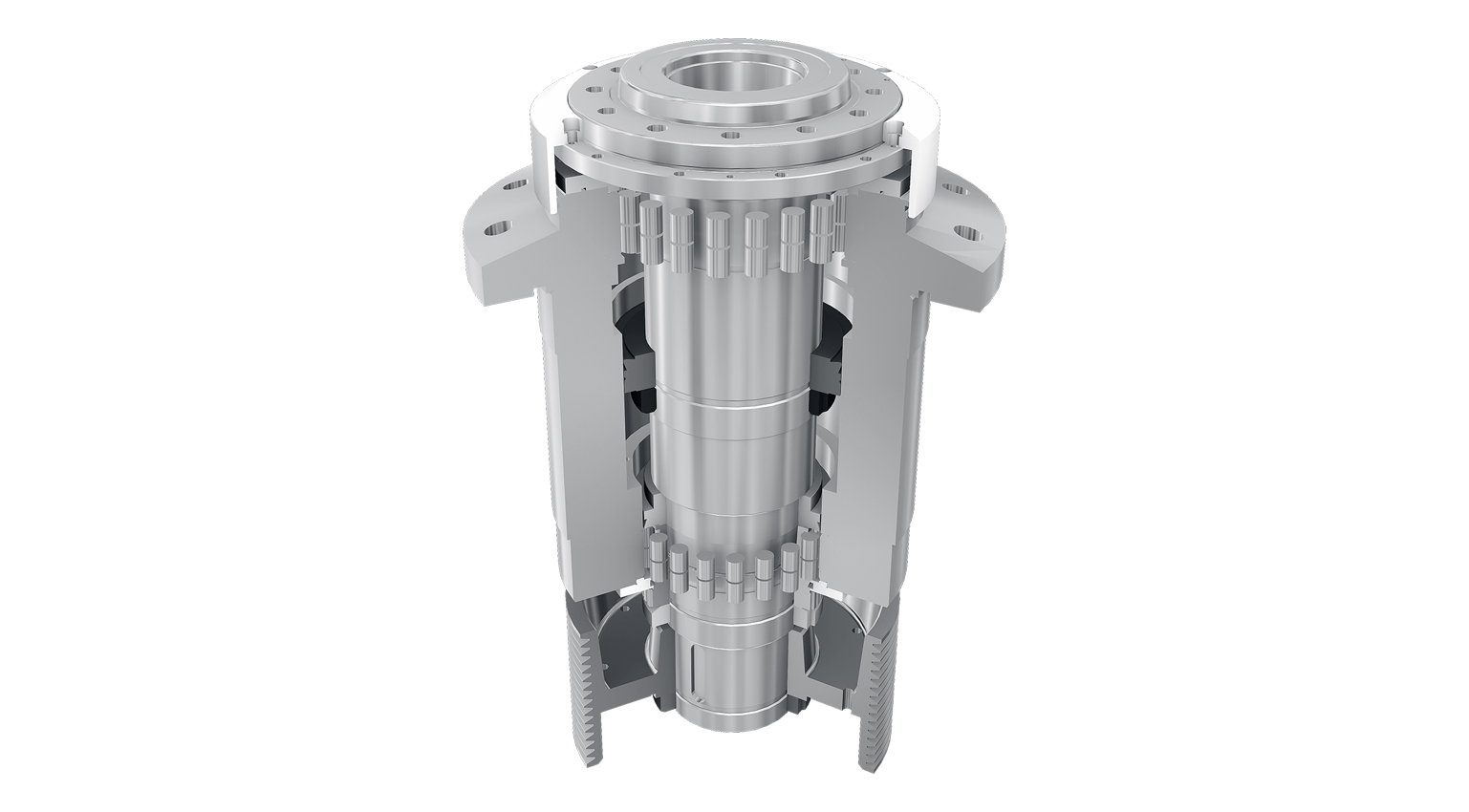

- 01强力切削性的稳定主轴构造(自动上料 & 夹紧构造)
- 02为了实现材料变形的最小化, 配置卡盘2段压力装置

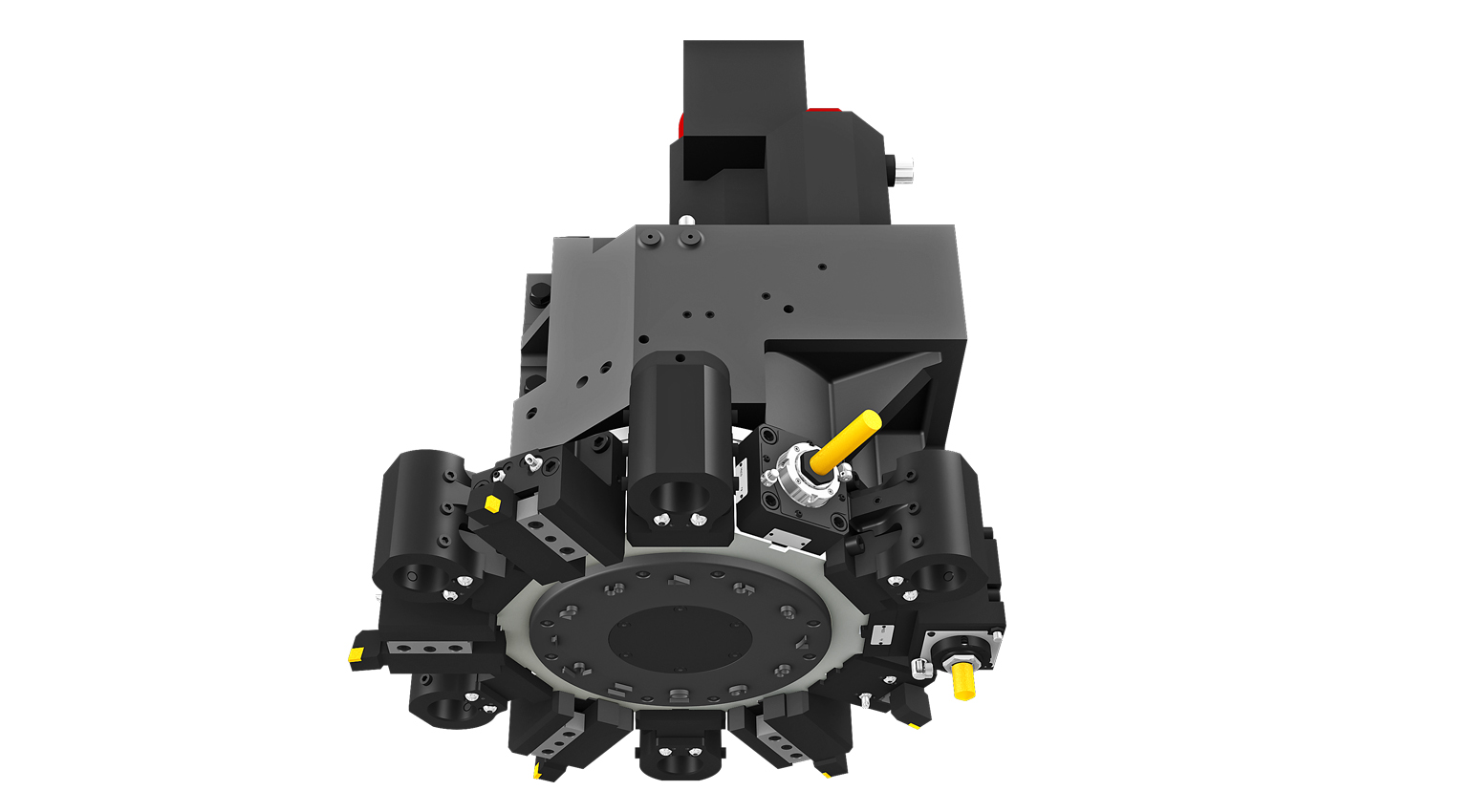

- 03为了实现合理的加工, 可配置多样化的配套设备

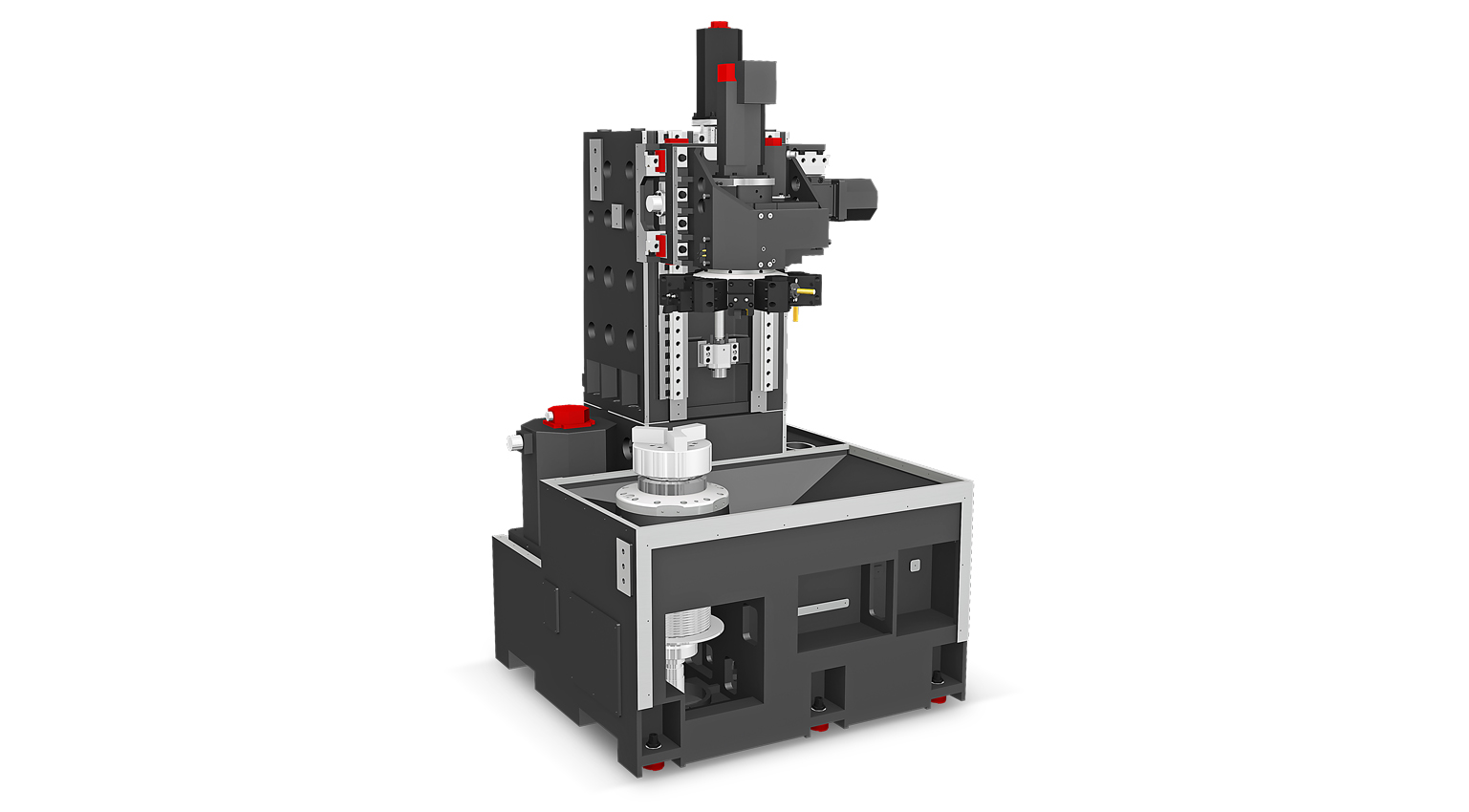

- 04机电类一体型设备构造
- 05采用合理的空间设计, 保证卓越的切屑处理能力
- 06实现合理自动化构成的左右构造设计
技术规格
4 MODELS · 12 ITEMS| MODEL | UNIT | LV500L | LV500LM | LV500R | LV500RM |
|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 15 | 15 | 15 | 15 |
| 最大加工直径 | mm | 550 | 550 | 550 | 550 |
| 最大加工长度 | mm | 600 | 600 | 600 | 600 |
| 最大行程 (X/Z) | mm | 325/625 | 325/625 | 325/625 | — |
| 快速进给 (X/Z) | mm | 20/18 | 20/18 | 20/18 | 20/18 |
| 主轴转速 | r/min | 2000 | 2000 | 2000 | 2000 |
| 主轴功率 | kW | 26/18.5 | 26/18.5 | 26/18.5 | 26/18.5 [30/22] |
| 主轴扭矩 | N.m | 975/693 | 975/693 | 975/693 | 975/693 [1124/824] |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 8 [12] | 12 | 8 [12] | 12 |
| 旋转刀具转速 | r/min | — | 3000 | — | 3000 |
| 滑动方式 | - | LM | LM | LM | LM |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 15
- 最大加工直径 mm
- 550
- 最大加工长度 mm
- 600
- 最大行程 (X/Z) mm
- 325/625
- 快速进给 (X/Z) mm
- 20/18
- 主轴转速 r/min
- 2000
- 主轴功率 kW
- 26/18.5
- 主轴扭矩 N.m
- 975/693
- 主轴驱动方式 -
- Belt
- 刀具数量 EA
- 8 [12]
- 旋转刀具转速 r/min
- —
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
