SE2200Y 系列
兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床
- SE2200LSY
- SE2200LSYA
- SE2200LY
- SE2200LYA
- SE2200Y
- SE2200YA

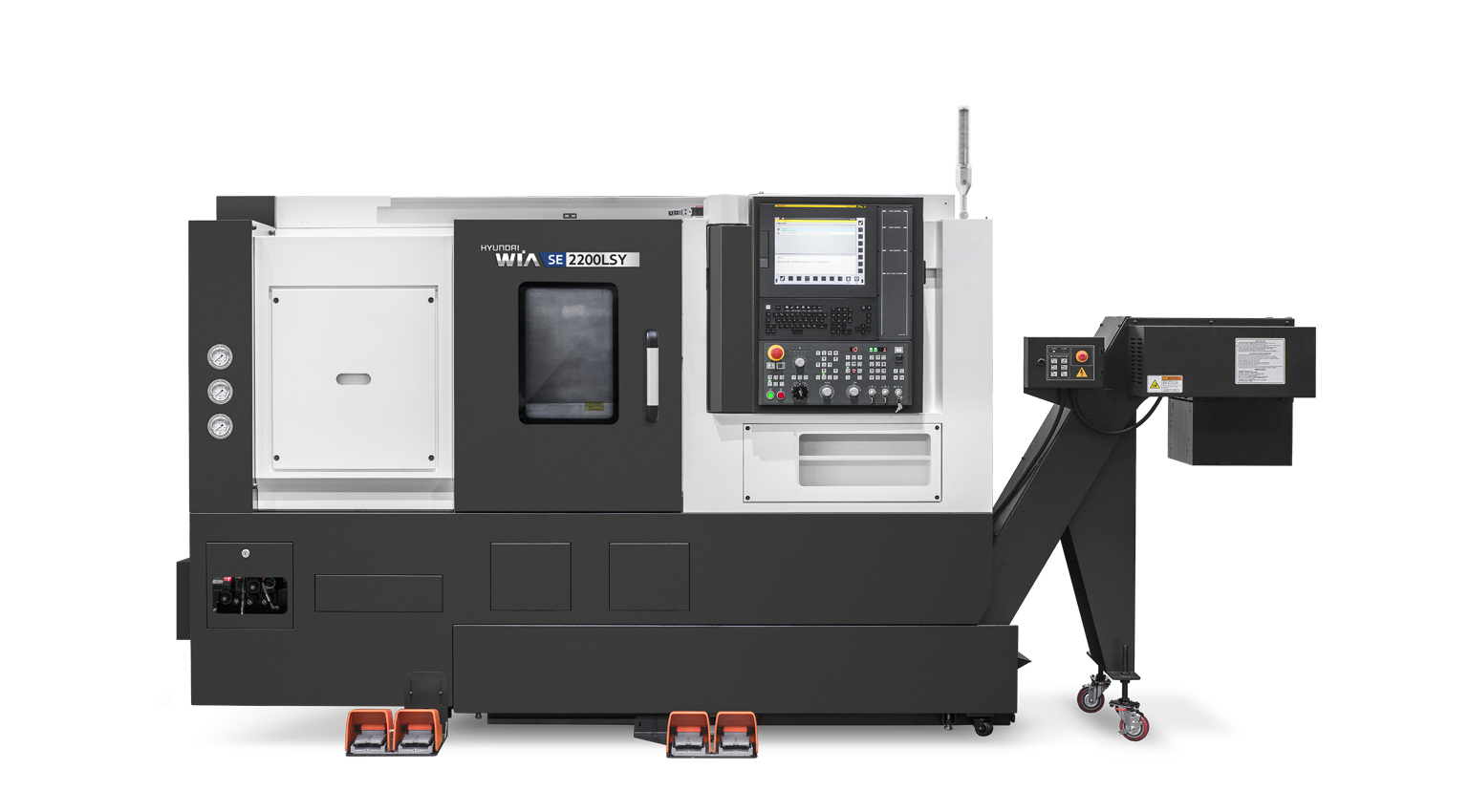

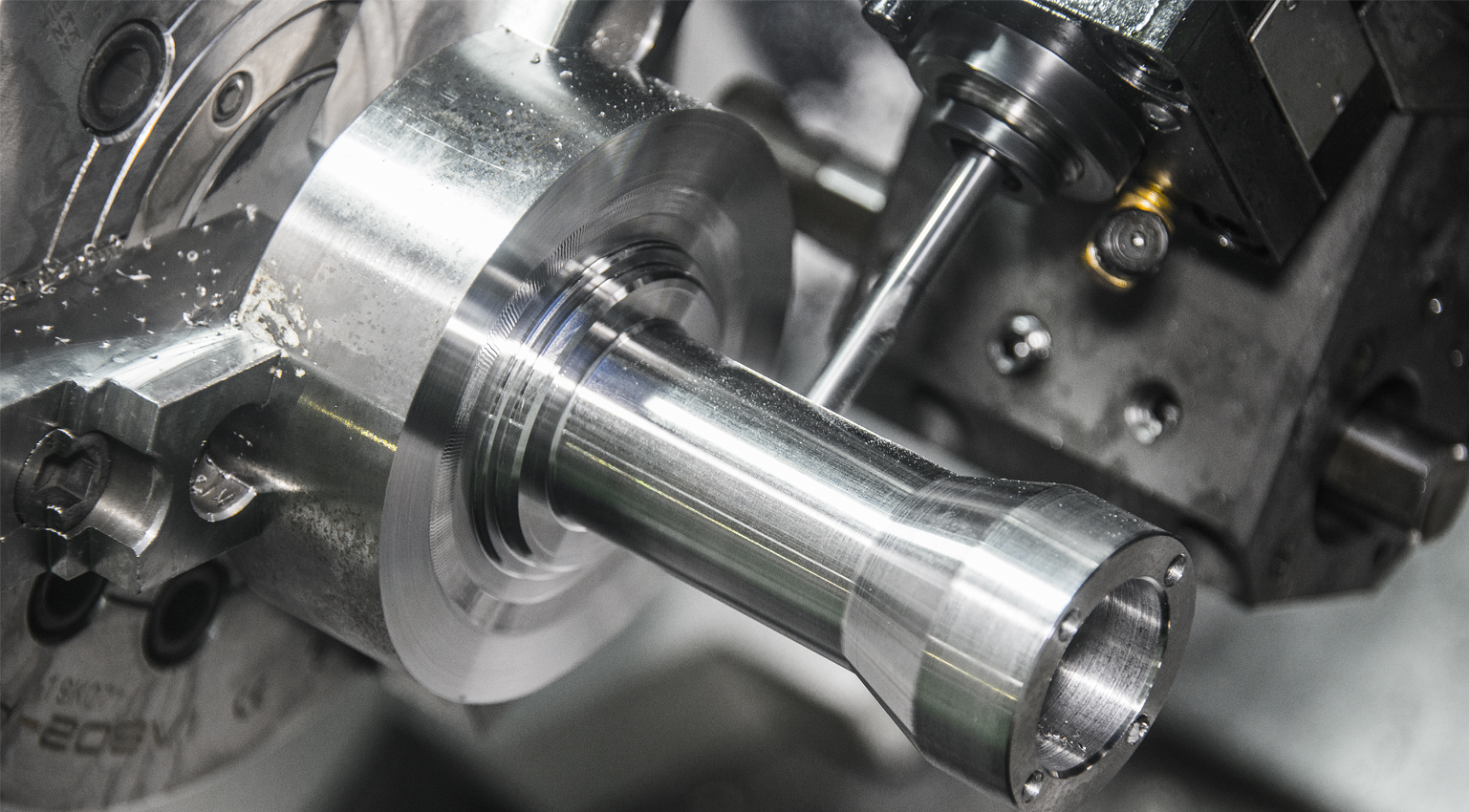

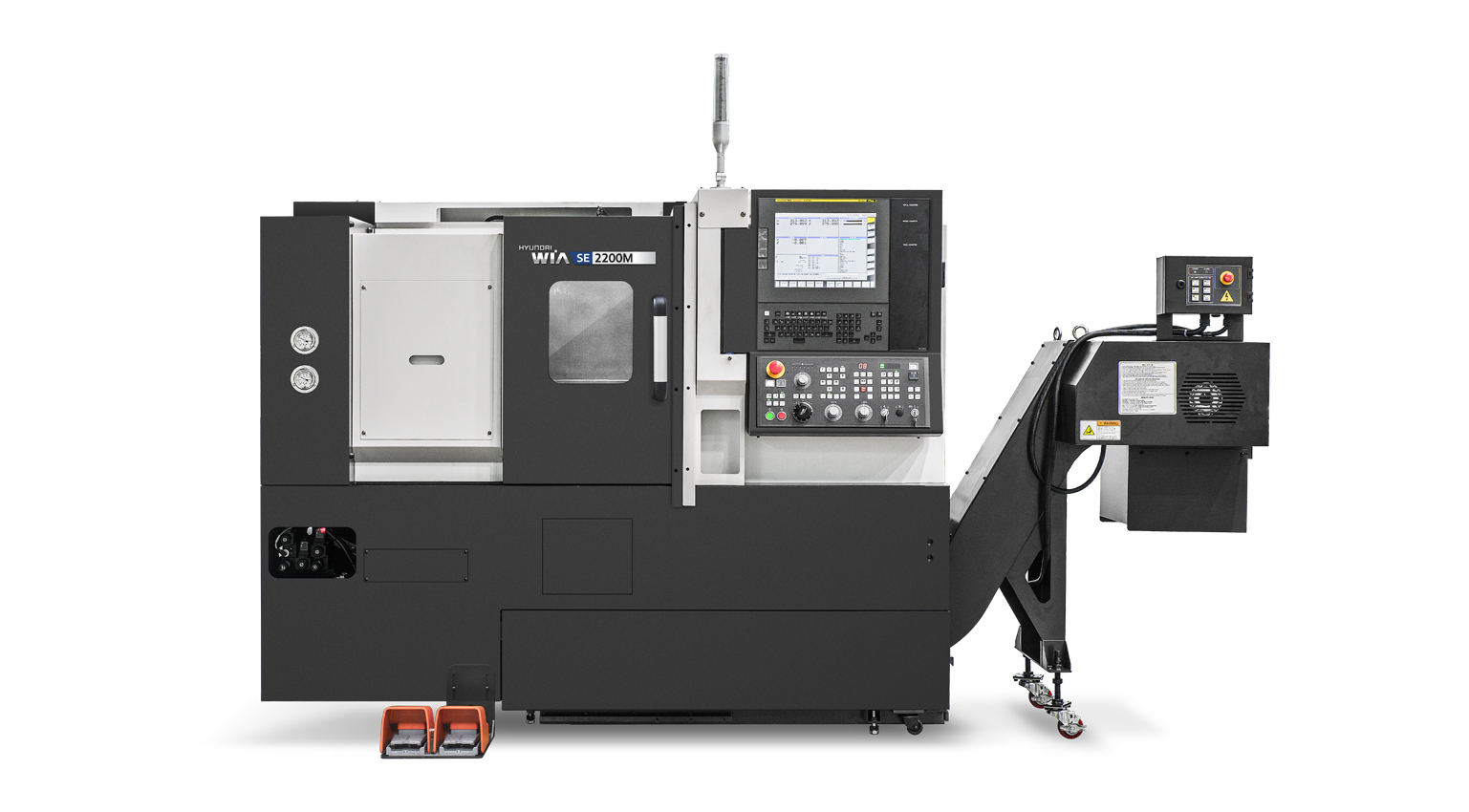

产品视图
05
为稳定、高效切削而设计
兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床

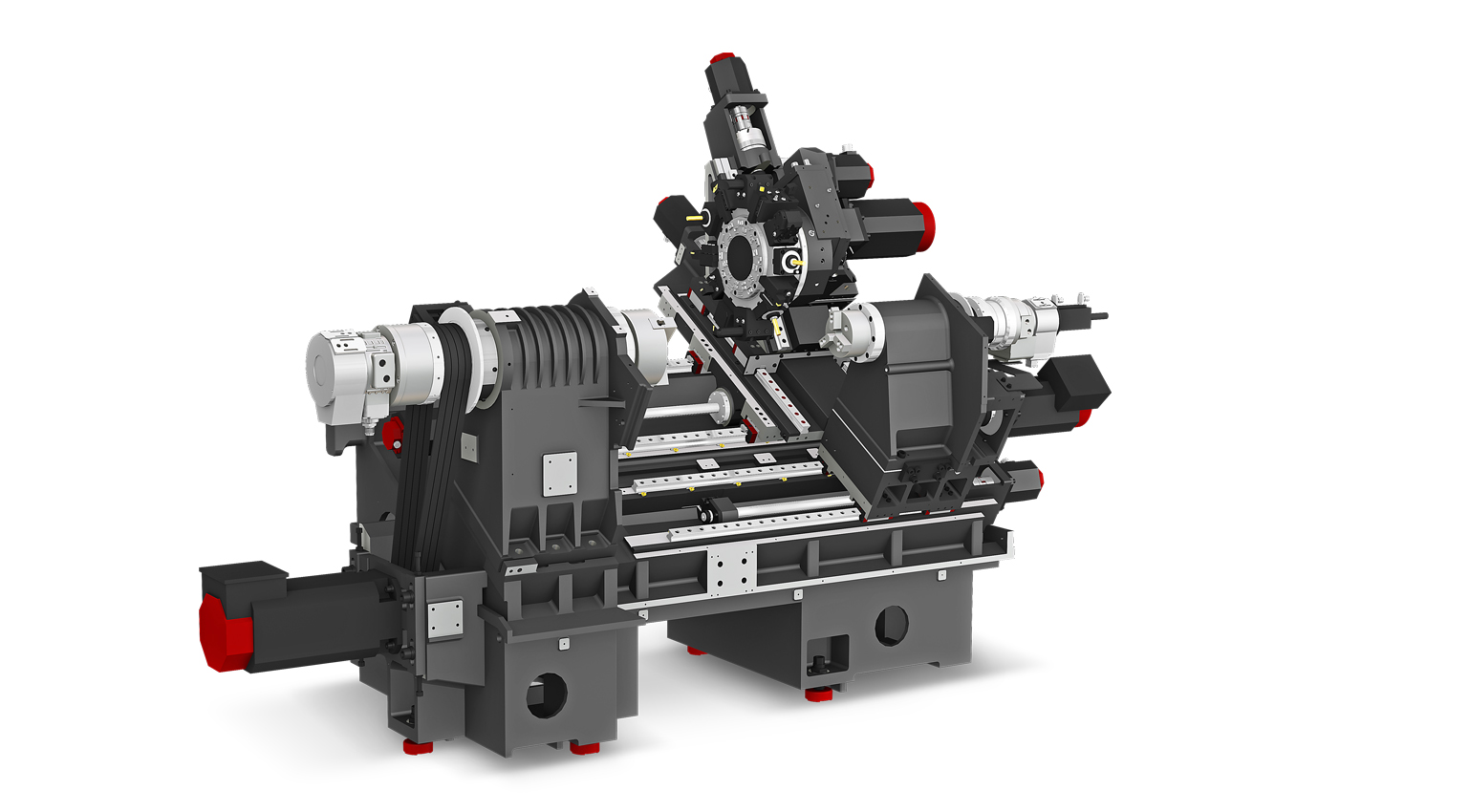

- 0130°倾斜式整体式床身确保高刚性
- 02优化设计的各单元结构最大限度减小热变形
- 03主轴与副主轴间的同时控制实现了工序的节约

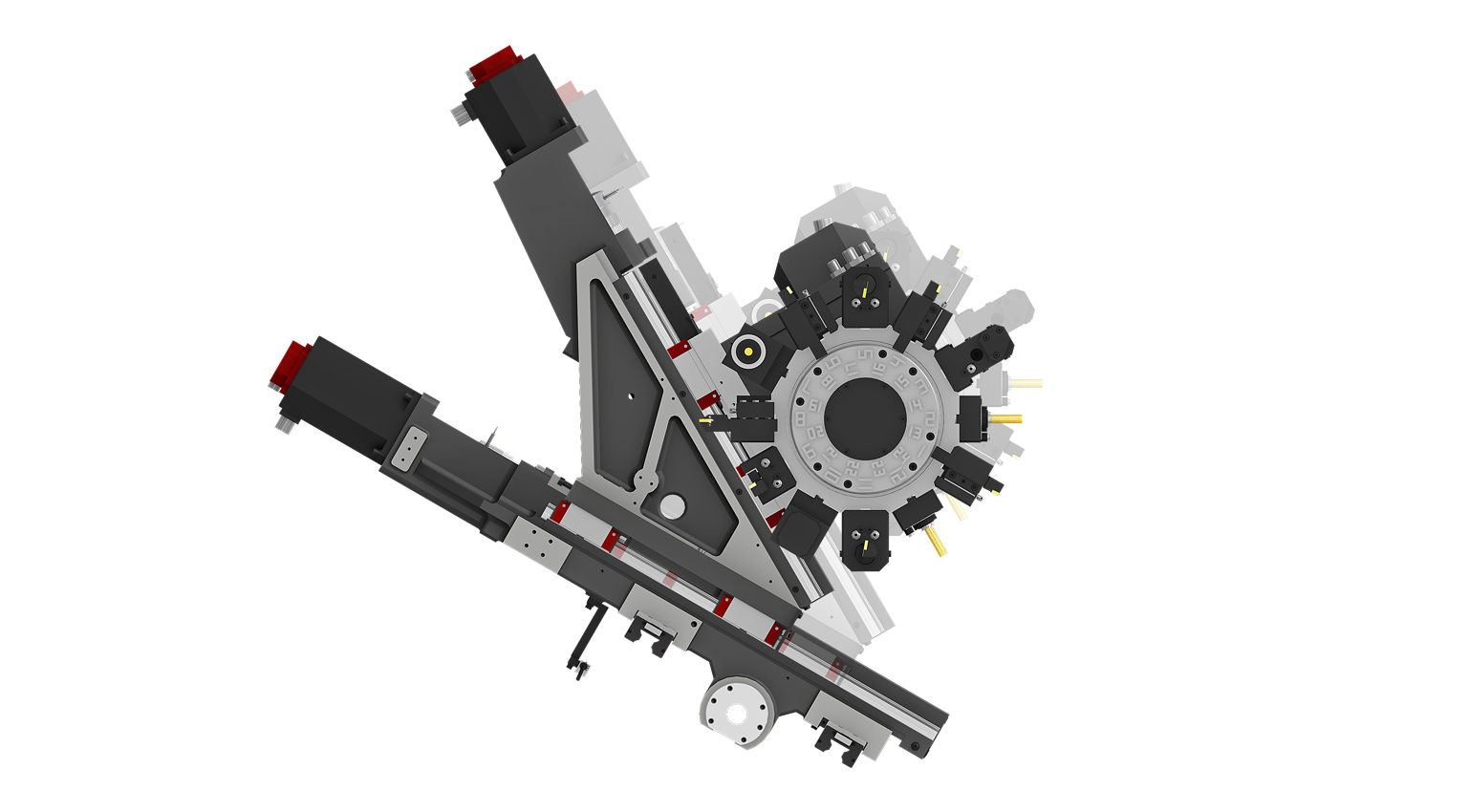

- 04补偿性Y轴与BMT45P的刀塔保证了复合式加工
- 05LM导轨实现强劲的快移速度高达 (X/Y/Z) : 30/10/36 m/min
- 06人体工程学结构设计便于操作与维护
技术规格
6 MODELS · 12 ITEMS| MODEL | UNIT | SE2200LSY | SE2200LSYA | SE2200LY | SE2200LYA | SE2200Y | SE2200YA |
|---|---|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 8 | 6 | 8 | 6 | 8 | 6 |
| 最大加工直径 | mm | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大加工长度 | mm | 508 | 529 | 508 | 529 | 288 | 309 |
| 最大行程 (X/Y/Z) | mm | 210/110/560 | 210/110/560 | 210/110/560 | 210/110/560 | 210/110/340 | 210/110/340 |
| 快速进给 (X/Y/Z) | m/min | 30/10/36 | 30/10/36 | 30/10/36 | 30/10/36 | 30/10/36 | 30/10/36 |
| 主轴转速 | r/min | 4,500 | 6,000 | 4,500 | 6,000 | 4,500 | 6,000 |
| 主轴功率 | kW | 15/11 | 15/11 | 15/11 | 15/11 | 15/11 | 15/11 |
| 主轴扭矩 | N.m | 167/92 | 127/70 | 167/92 | 127/70 | 167/92 | 127/70 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 12 | 12 | 12[24] | 12 | 12[24] | 12[24] |
| 旋转刀具转速 | r/min | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 |
| 滑动方式 | - | LM | LM | LM | LM | LM | LM |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 8
- 最大加工直径 mm
- 300
- 最大加工长度 mm
- 508
- 最大行程 (X/Y/Z) mm
- 210/110/560
- 快速进给 (X/Y/Z) m/min
- 30/10/36
- 主轴转速 r/min
- 4,500
- 主轴功率 kW
- 15/11
- 主轴扭矩 N.m
- 167/92
- 主轴驱动方式 -
- Belt
- 刀具数量 EA
- 12
- 旋转刀具转速 r/min
- 6,000
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
