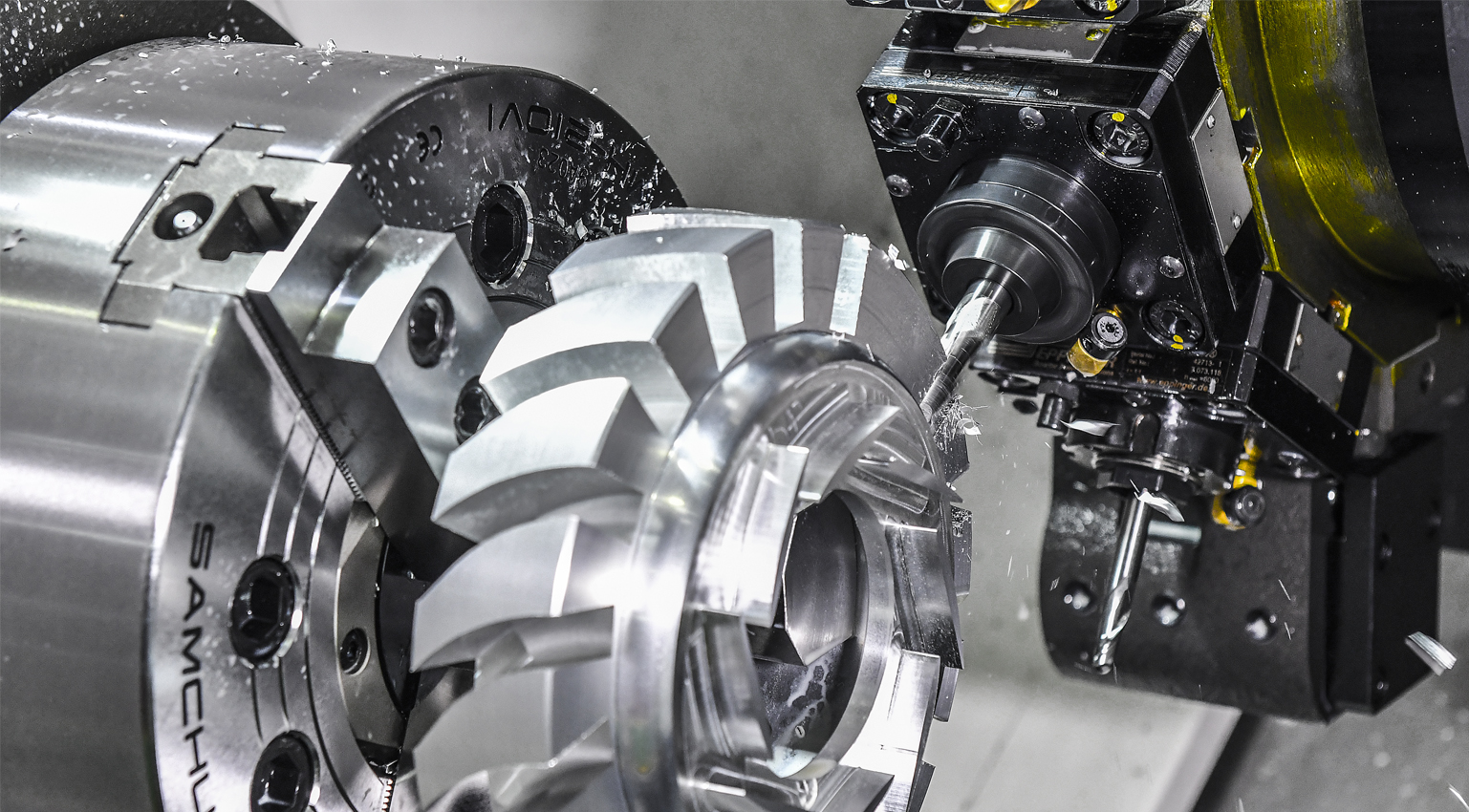

为稳定、高效切削而设计

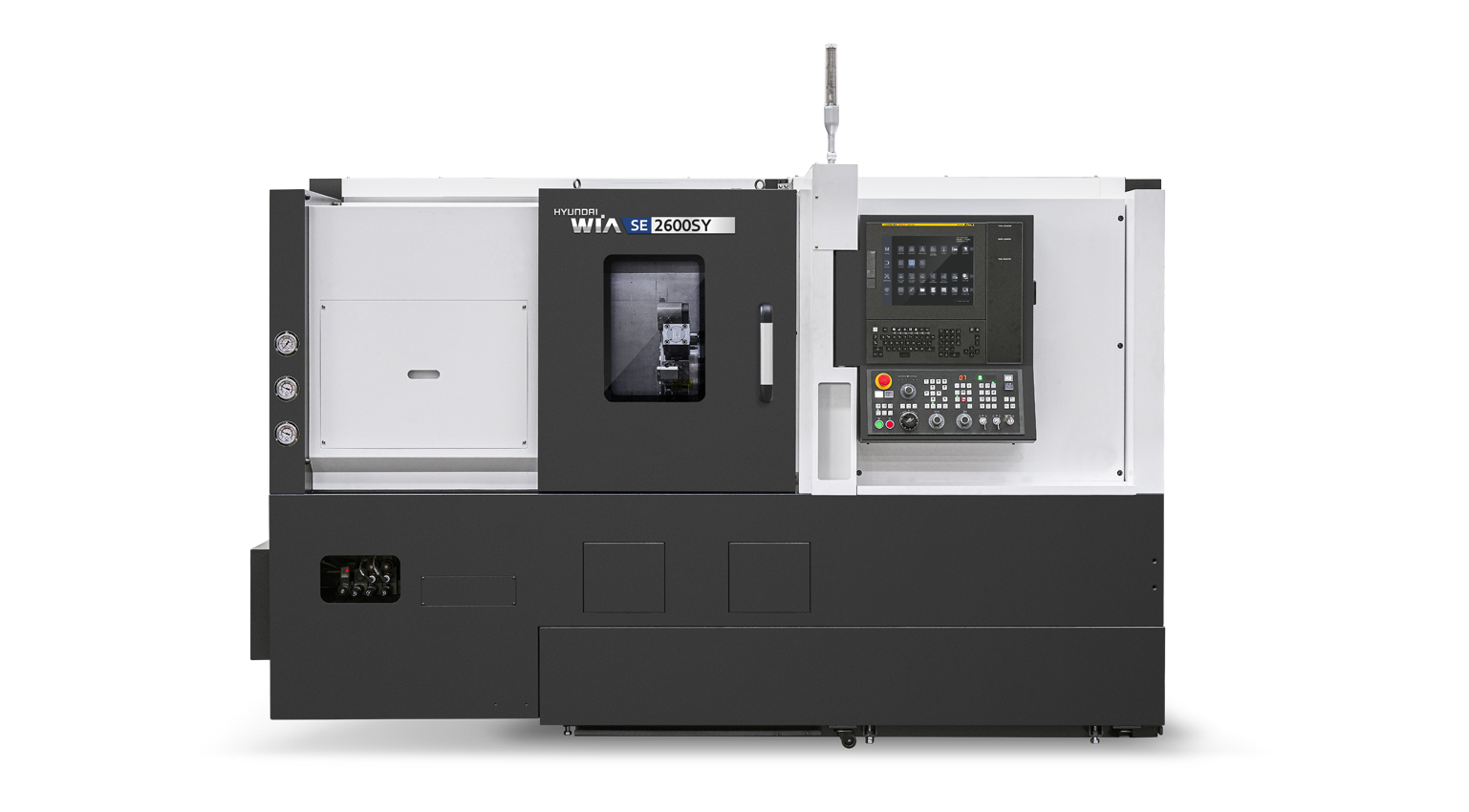

兼顾高速、高刚性与高精度，通过工序集约化设计提升生产效率的WIA机床工序集约型复合加工车床

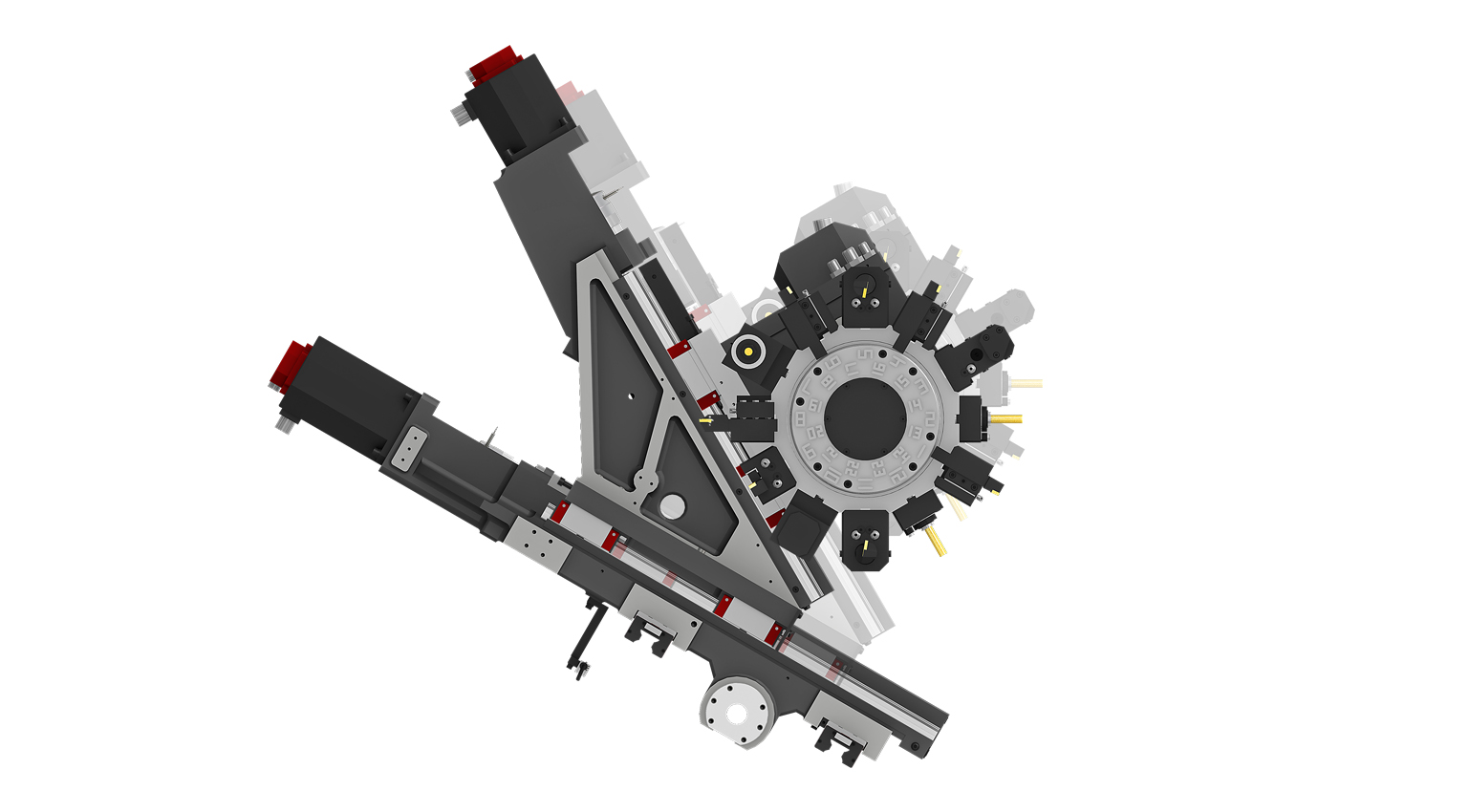

- 01通过补偿型Y轴系统实现高质量复合加工
- 02通过构建加长床身产品线强化对特长毛坯的加工应对

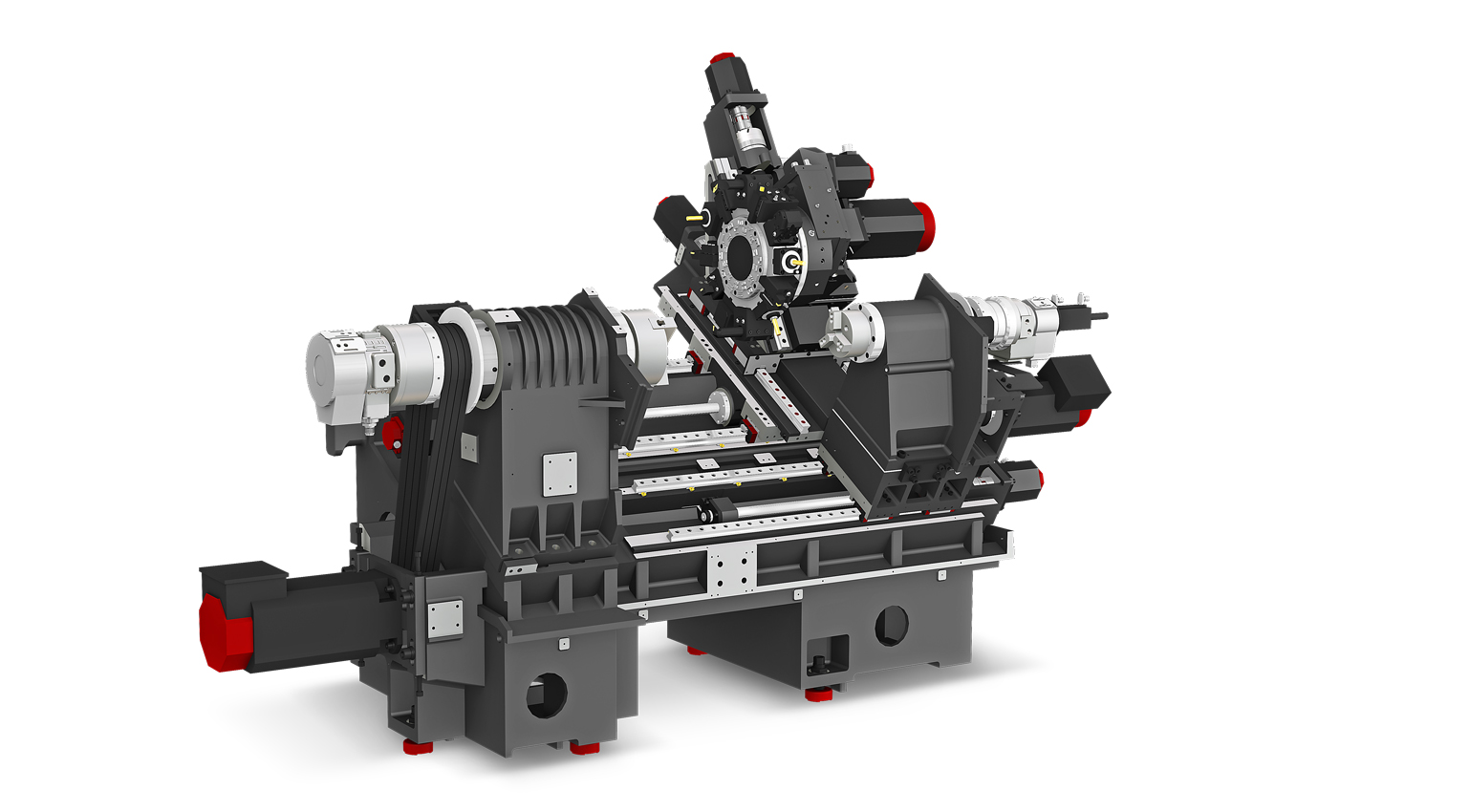

- 03采用30°倾斜型高刚性一体式床身
- 04采用线轨设计，实现高速/高质量加工性能
- 05配置了操控便利的NC液压尾座(SE2600Y)

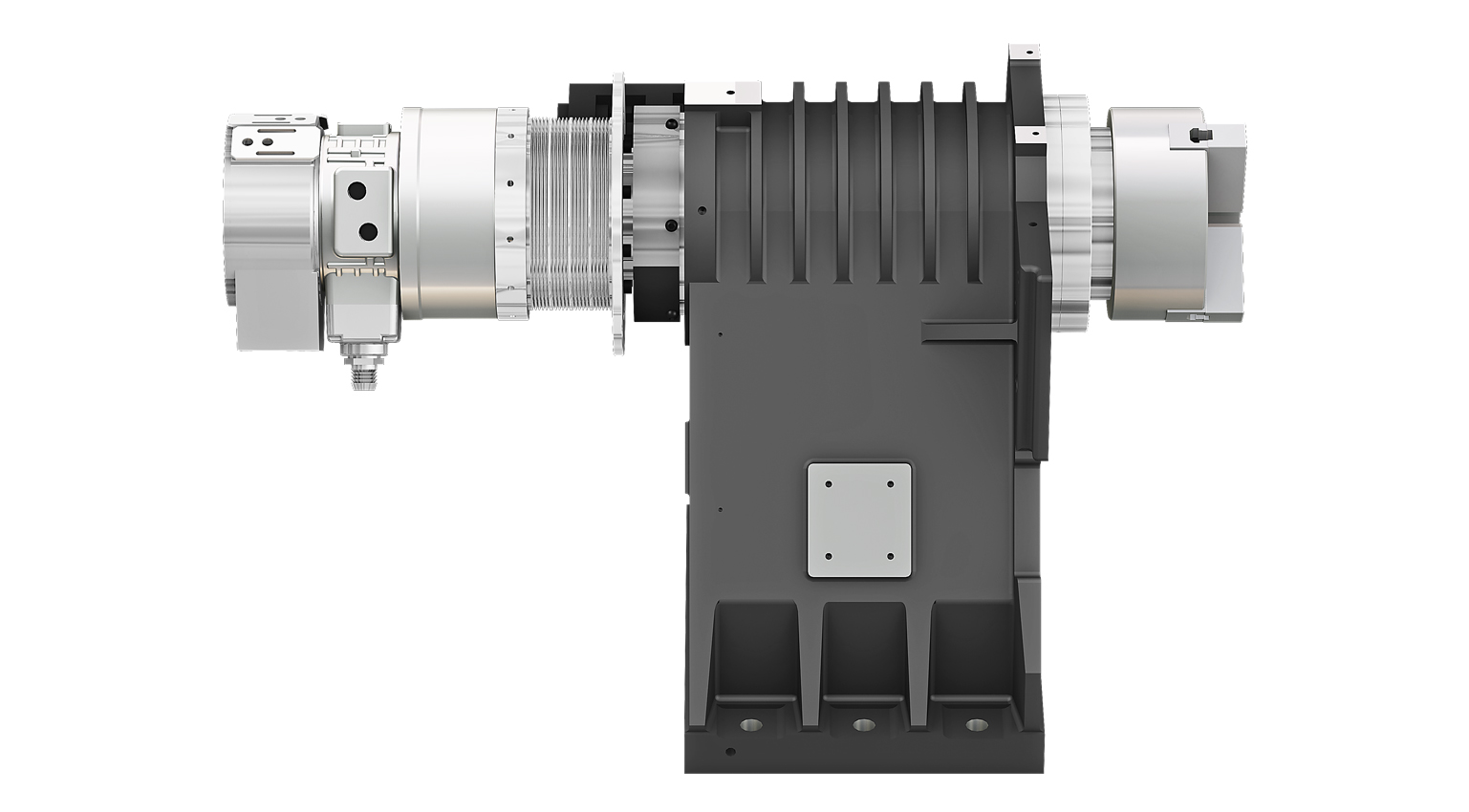

- 06主轴和副主轴同步控制实现工序集成化(SE2600SY)
- 07搭载最新的FANUC 0i PLUS(15”触摸屏)
技术规格
4 MODELS · 12 ITEMS| MODEL | UNIT | SE2600LSY | SE2600LY | SE2600SY | SE2600Y |
|---|---|---|---|---|---|
| 卡盘尺寸 | inch | 10 | 10 | 10 | 10 |
| 最大加工直径 | mm | 380 | 380 | 380 | 380 |
| 最大加工长度 | mm | 1073 | 1073 | 653 | 653 |
| 最大行程 (X/Y/Z) | mm | 255/110/1,100 | 255/110/1100 | 255/110/680 | 255/110/680 |
| 快速进给 (X/Y/Z) | mm | 30/10/30 | 30/10/30 | 30/10/30 | 30/10/30 |
| 主轴转速 | r/min | 3,500 | 3,500 | 3,500 | 3,500 |
| 主轴功率 | kW | 18.5/15 | 18.5/15 | 18.5/15 | 18.5/15 |
| 主轴扭矩 | N.m | 470.9/286.4 | 470.9/286.4 | 470.9/286.4 | 470.9/286.4 |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt |
| 刀具数量 | EA | 12 | 12 | 12 | 12 |
| 旋转刀具转速 | r/min | 6,000 | 6,000 | 6,000 | 6,000 |
| 滑动方式 | - | LM | LM | LM | ROLLER LM |
可横向滚动查看全部机型参数
- 卡盘尺寸 inch
- 10
- 最大加工直径 mm
- 380
- 最大加工长度 mm
- 1073
- 最大行程 (X/Y/Z) mm
- 255/110/1,100
- 快速进给 (X/Y/Z) mm
- 30/10/30
- 主轴转速 r/min
- 3,500
- 主轴功率 kW
- 18.5/15
- 主轴扭矩 N.m
- 470.9/286.4
- 主轴驱动方式 -
- Belt
- 刀具数量 EA
- 12
- 旋转刀具转速 r/min
- 6,000
- 滑动方式 -
- LM
技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
