KF4/5/6 系列

融合长期技术积累与先进技术打造的WIA高速、高精度立式加工中心

KF4
KF4L
KF5
KF5/50
KF5L
KF6
KF6/50
KF6L

产品视图

08

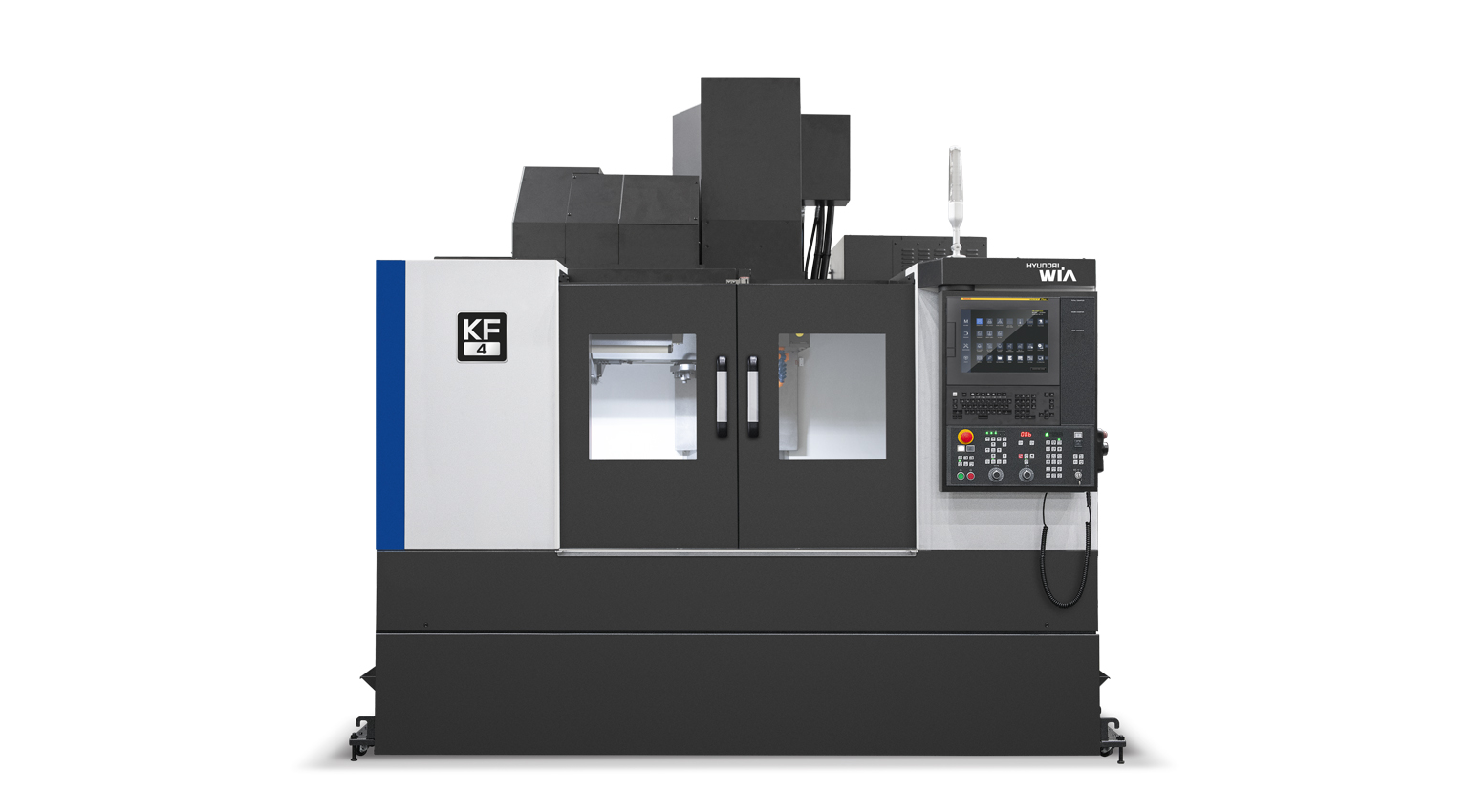

KF4/5/6 Series 产品视图 1 — 01

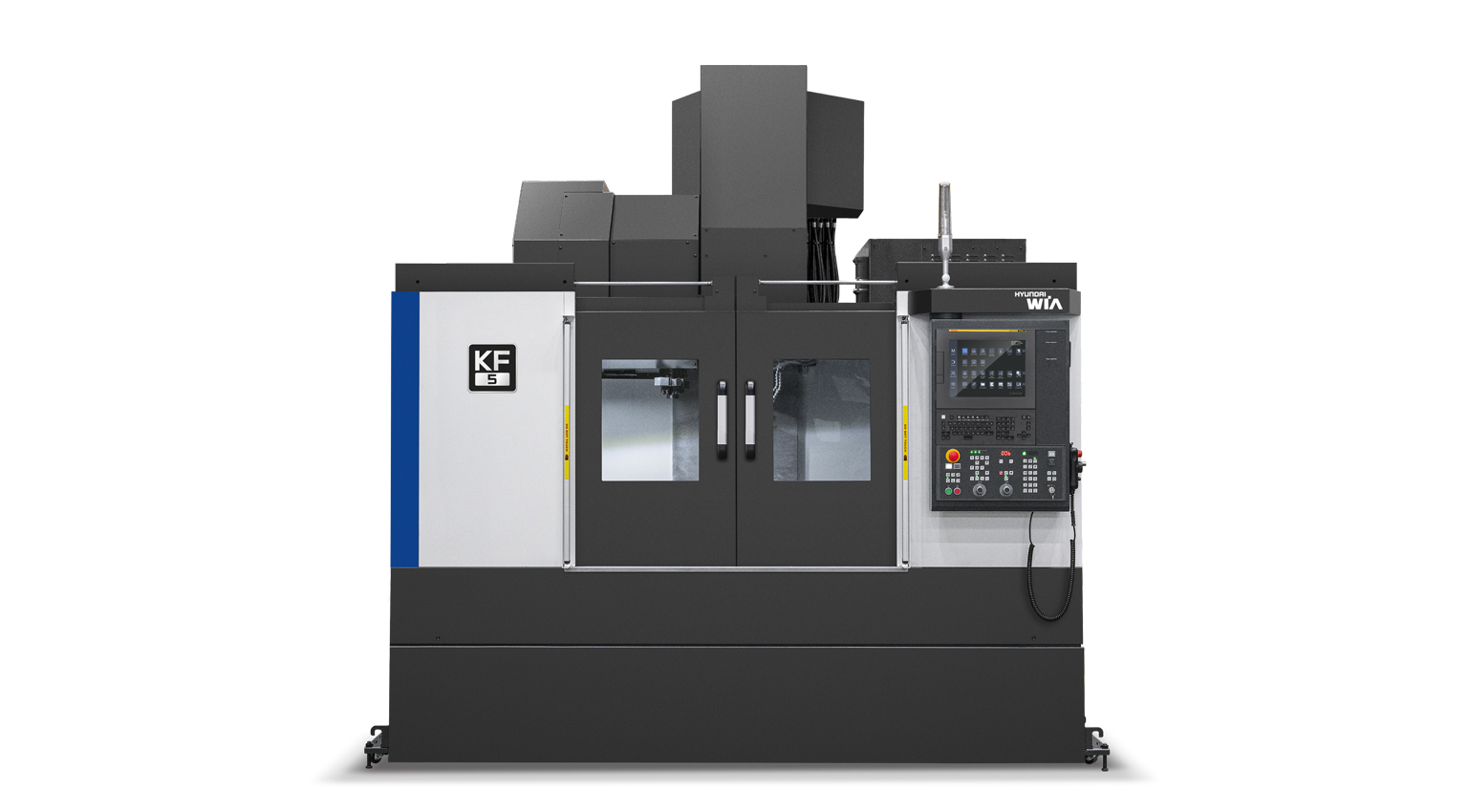

KF4/5/6 Series 产品视图 2 — 02

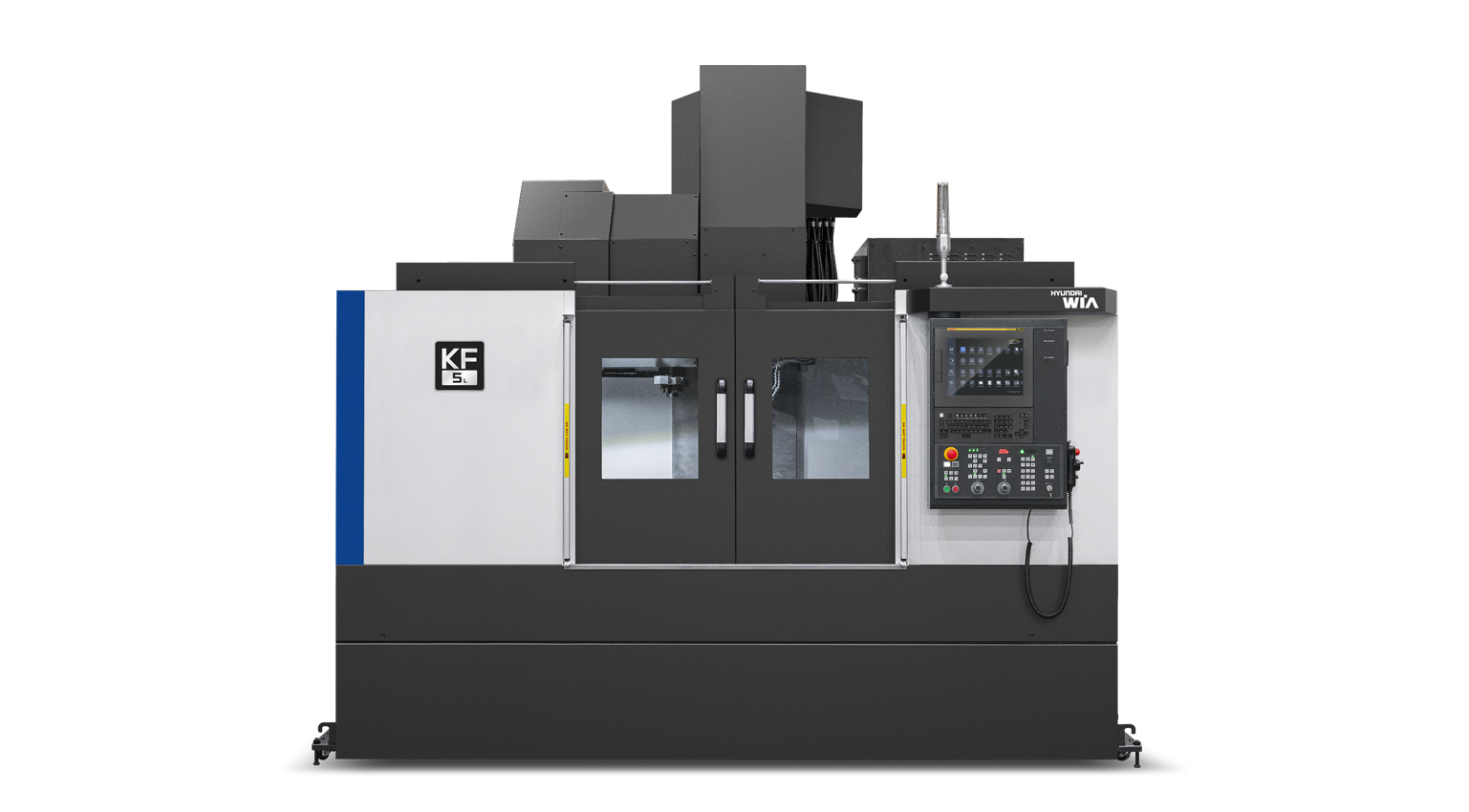

KF4/5/6 Series 产品视图 3 — 03

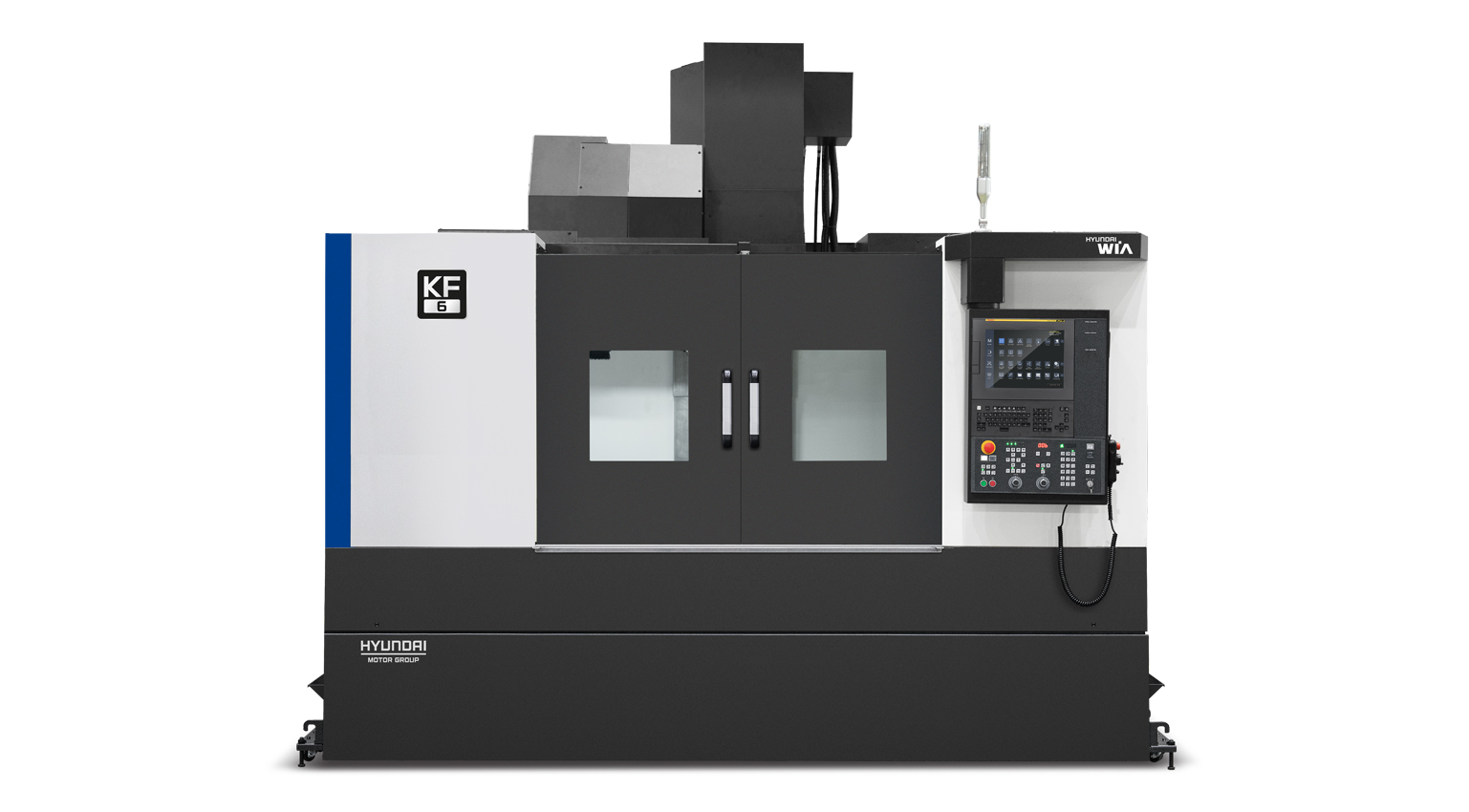

KF4/5/6 Series 产品视图 4 — 04

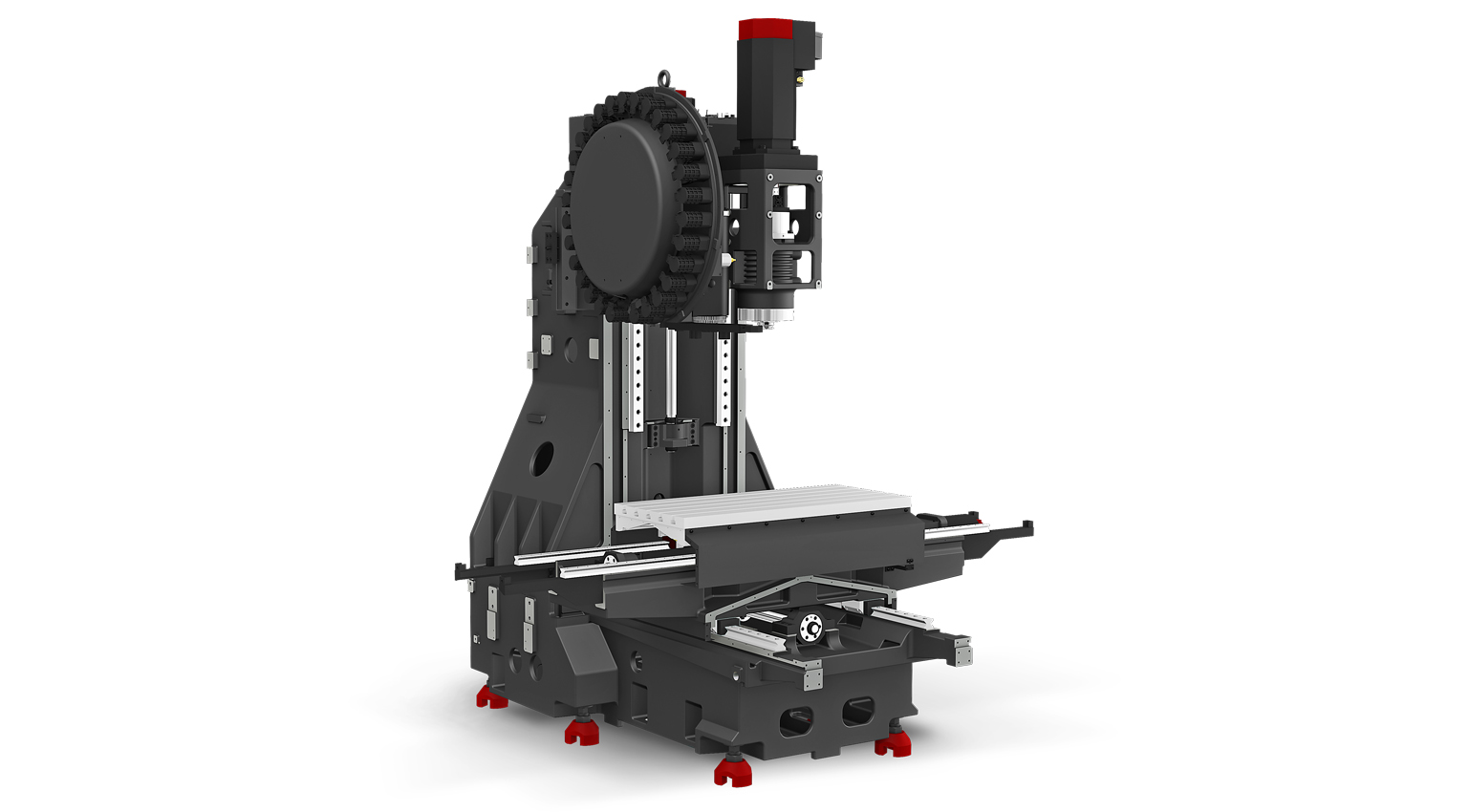

KF4/5/6 Series 产品视图 5 — 05

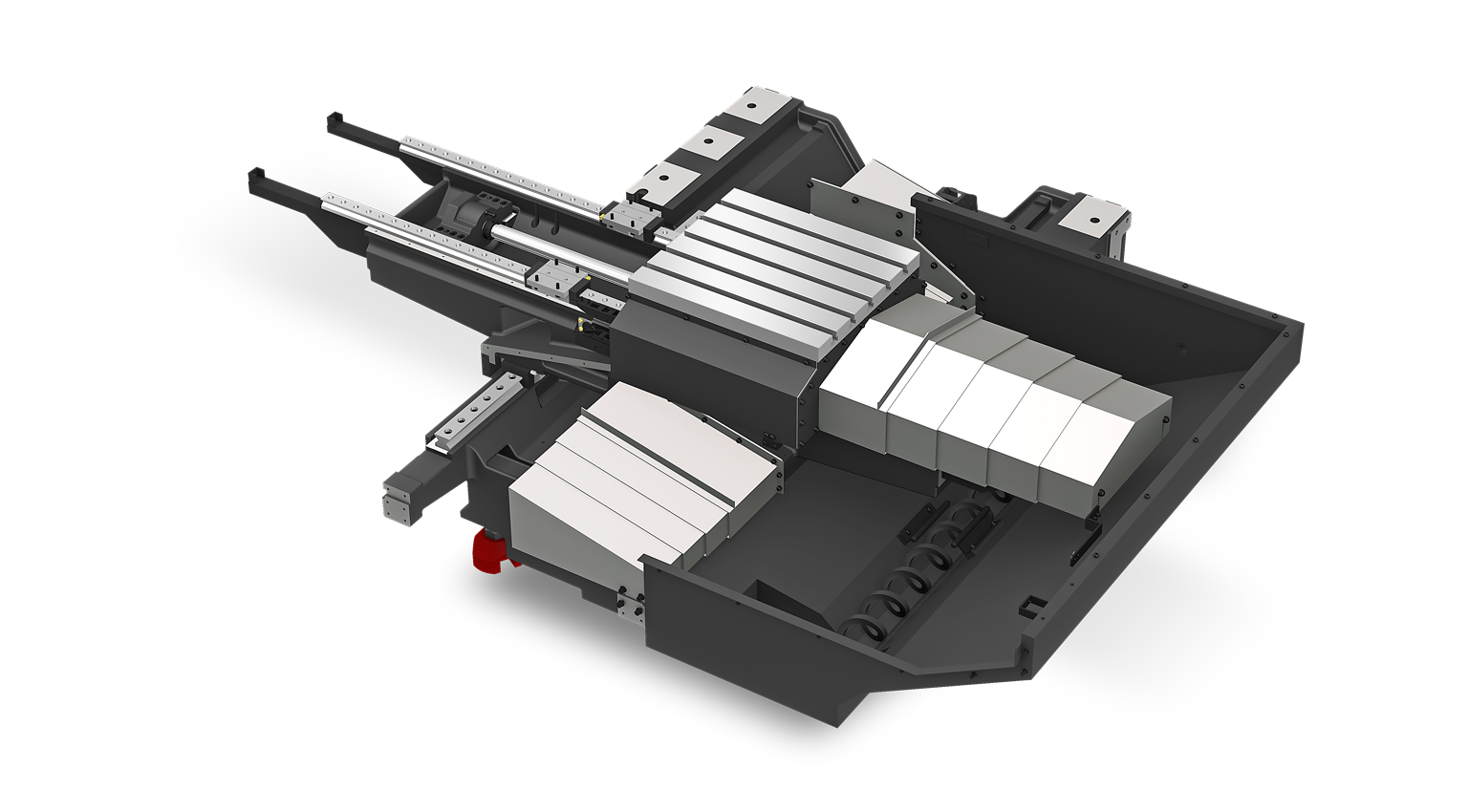

KF4/5/6 Series 产品视图 6 — 06

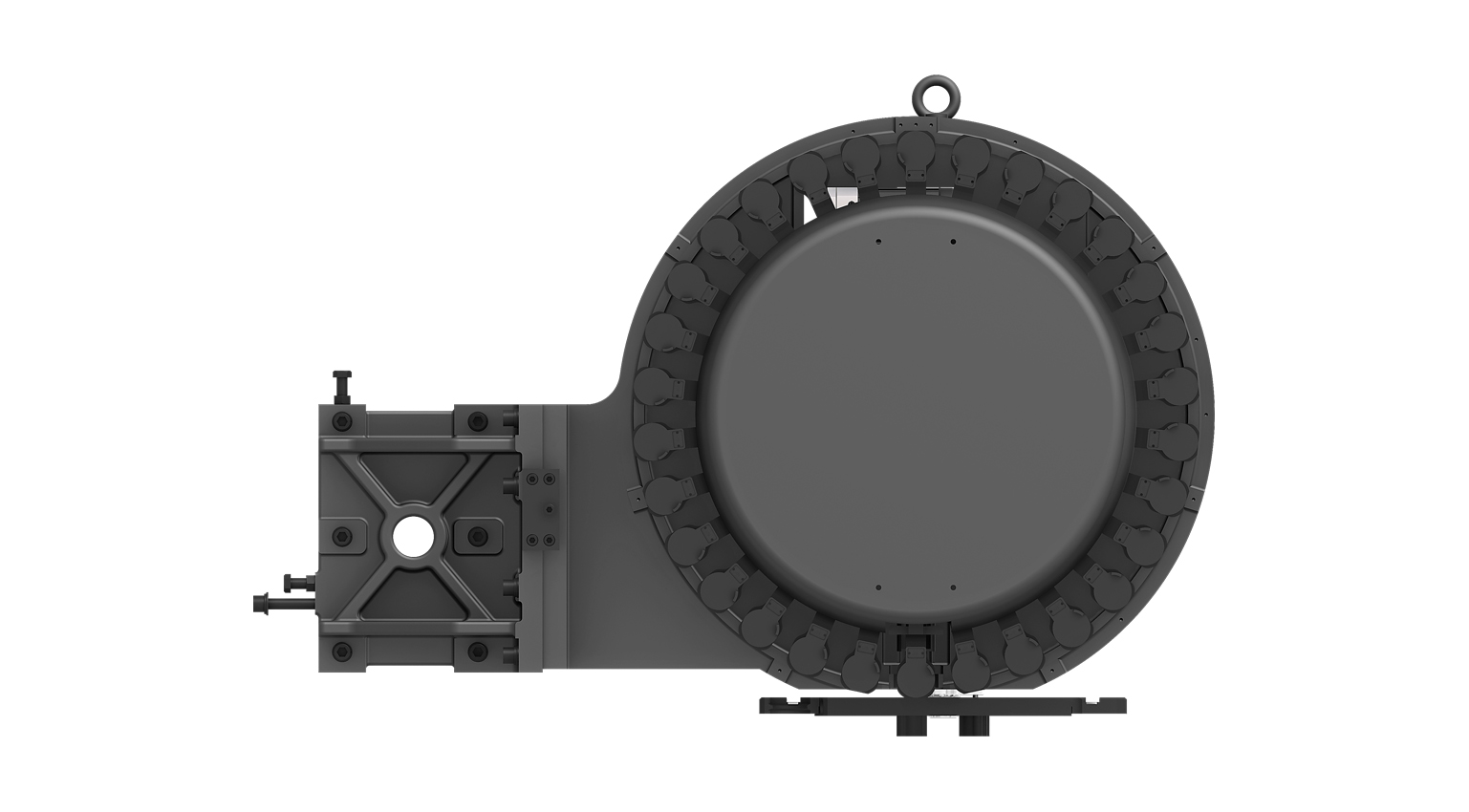

KF4/5/6 Series 产品视图 7 — 07

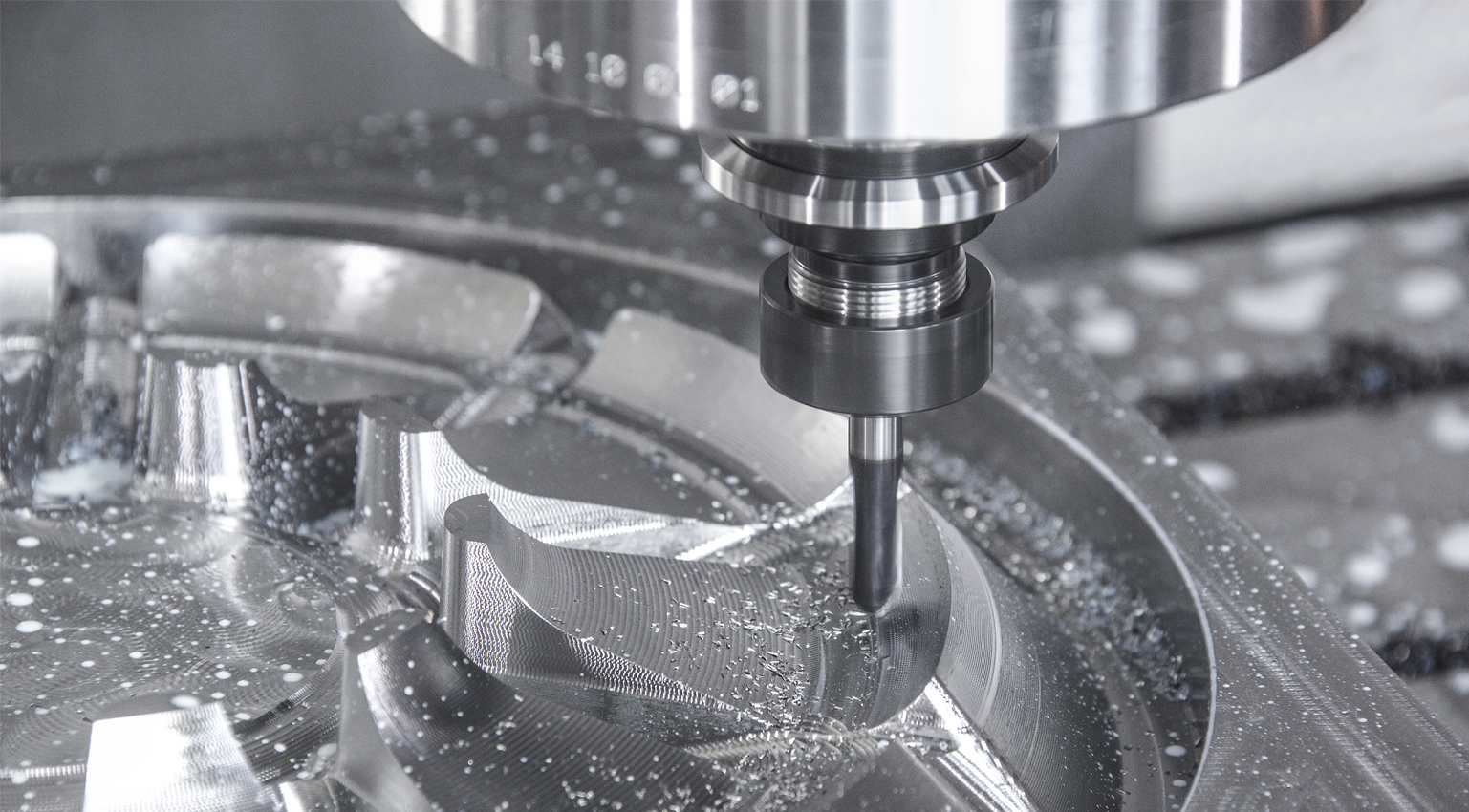

KF4/5/6 Series 产品视图 8 — 08

为稳定、高效切削而设计

融合长期技术积累与先进技术打造的WIA高速、高精度立式加工中心

01为实现高精度加工，主轴质量大幅提高
02使用 FANUC 最新控制器，更为便利
03通过使用上部式输送机与辊道冲刷装置，彻底改善芯片处理能力
04提供可定制加工的多种发动机与机柱
05全轴采用高速滚柱直线导轨

技术规格

8 MODELS · 12 ITEMS

可横向滚动查看全部机型参数

MODEL	UNIT	KF4	KF4L	KF5	KF5/50	KF5L	KF6	KF6/50	KF6L
工作台尺寸 (宽)	mm	1000	1200	1300	1300	1500	1500	1500	1700
工作台尺寸 (高)	mm	450	450	560	560	560	670	670	670
最大载荷	kg	600	600	1000	1000	1000	1300	1300	1300
行程 (X/Y/Z)	mm	800/450/510	1050/450/510	1050/560/510	1050/560/510 [635]	1300/560/510 [635]	1300/670/635	1500/670/635	1500/670/635
快速进给 (X/Y/Z)	m/min	36/36/30 [42/42/36]	36/36/30 [42/42/36]	36/36/30 [42/42/36]	36/36/30 [42/42/36]	36/36/30 [42/42/36]	36/36/30	36/36/30	36/36/30
主轴转速	r/min	8000 [10000, 12000, 15000]	8000 [10000, 12000, 15000]	8000 [10000, 12000, 15000] [20,000]	8000	8000 [10000, 12000, 15000] [20000]	8000 [10000, 12000, 15000] [20000]	8000	8000 [10000, 12000, 15000] [20000]
主轴功率	kW	18.5/11 [18.5/11]	18.5/11 [18.5/11]	18.5/11 [18.5/11] [22/18.5]	22/11	18.5/11 [18.5/11] [ 22/18.5]	18.5/15 [18.5/11] [22/18.5]	22/11	18.5/15 [18.5//11] [22/18.5]
主轴扭矩	N.m	118/52.5 [118/52.5]	118/52.5 [118/52.5]	118/52.5 [118/52.5] [98/80]	353.2/143	118/52.5 [118/52.5] [98/80]	118/71.6 [118/52.5] [98/80]	353.2/143	118/71.6 [118/52.5] [98/80]
主轴刀具类型	-	BBT40 [HSK-A63]	BBT40 [HSK-A63]	BBT40 [HSK-A63]	BBT50 [HSK-A100]	BBT40 [HSK-A63]	BBT40 [HSK-A63]	BBT50 [HSK-A100]	BBT40 [HSK-A63]
主轴驱动方式	-	직결	직결	직결	직결	직결	직결	직결	직결
刀具数量	EA	30 [40]	30 [40]	30 [40, 60]	24	30 [40, 60]	30 [40, 60]	24 [32]	30 [40,60]
滑动方式	-	LM	LM	LM	LM	LM	LM	LM	LM

可横向滚动查看全部机型参数

工作台尺寸 (宽) mm: 1000
工作台尺寸 (高) mm: 450
最大载荷 kg: 600
行程 (X/Y/Z) mm: 800/450/510
快速进给 (X/Y/Z) m/min: 36/36/30 [42/42/36]
主轴转速 r/min: 8000 [10000, 12000, 15000]
主轴功率 kW: 18.5/11 [18.5/11]
主轴扭矩 N.m: 118/52.5 [118/52.5]
主轴刀具类型 -: BBT40 [HSK-A63]
主轴驱动方式 -: 직결
刀具数量 EA: 30 [40]
滑动方式 -: LM

技术规格可能因产品改进而变更，恕不另行通知。方括号内数值表示选配规格。
