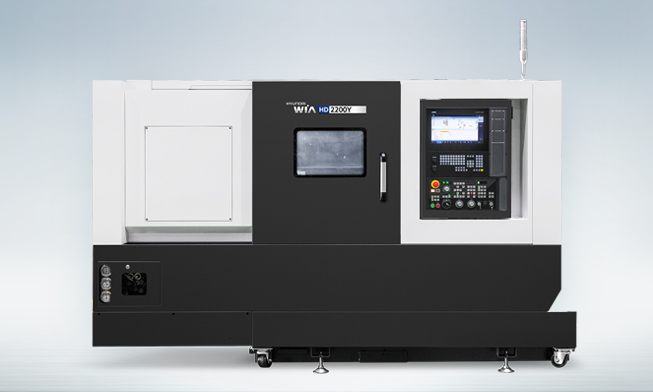

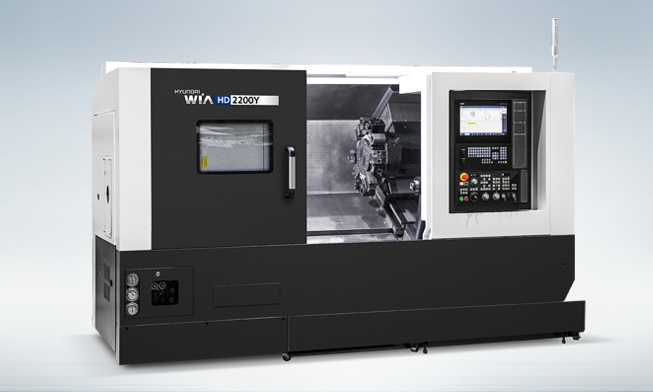

HD2200Y | HD2600Y | HD3100YA | HD3100Y
产品简介
适用硬轨大幅提高重切削能力
30° 倾斜式整体式床身确保高刚性
有效控制住热变形的单元结构

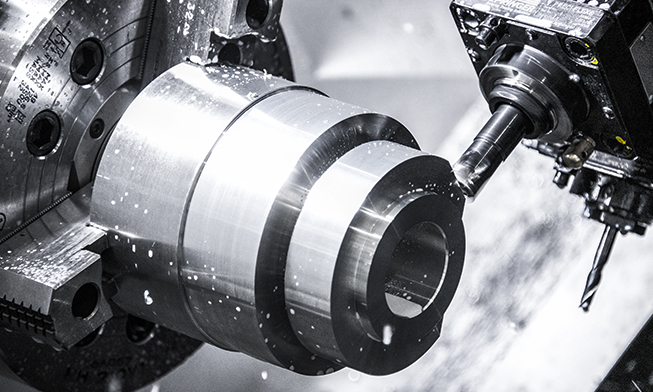

以适用补偿型Y轴控制方式的BMT55P刀塔实现复合加工
规格
| Description | Unit | HD2200Y | HD2600Y | HD3100YA | HD3100Y |
|---|---|---|---|---|---|
| 最大工件直径 | mm | 300 | 300 | 420 | 420 |
| 最大工件长度 | mm | 610 | 610 | 760 | 760 |
| 卡盘尺寸 | inch | 8″ | 10″ | 10″ | 12″ |
| 主轴驱动方式 | - | Belt | Belt | Belt | Belt |
| 转速 | r/min | 4,000 | 3,500 | 3,500 | 2,800 |
| 主轴出力 | kW | 18.5/15 | 18.5/15 | 26/18.5 | 26/18.5 |
| 主轴扭矩 | N.m | 206.2/125.4 | 400.7/243.7 | 734/522 | 1051/672 |
| 最大移送距离(X/Y/Z) | mm | 215/110/680 | 215/110/680 | 265/120/830 | 265/120/830 |
| 快速进给速度(X/Y/Z) | m/min | 24/10/30 | 24/10/30 | 24/10/30 | 24/10/30 |
| 导轨形式 | - | BOX | BOX | BOX | BOX |
| 刀具数量 | EA | 12 | 12 | 12 | 12 |
| 刀具尺寸 | mm | 25/40 | 25/40 | 25/50 | 25/50 |
| 最大旋转速度 | r/min | 6,000 | 6,000 | 5,000 | 5,000 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
