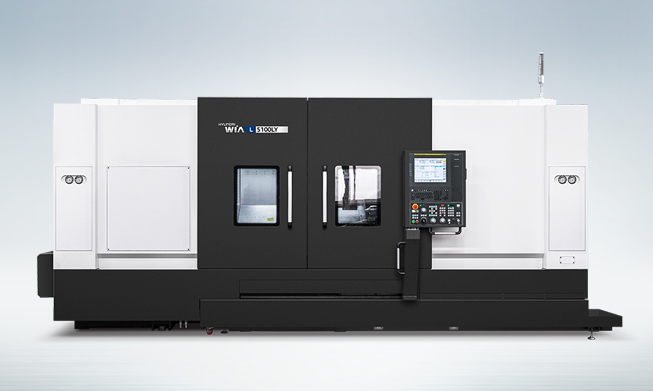

L5100LY
产品简介
重切削大型工件加工能力, Y轴加工式数控车床
采用补偿型Y轴，确保出色的刚性

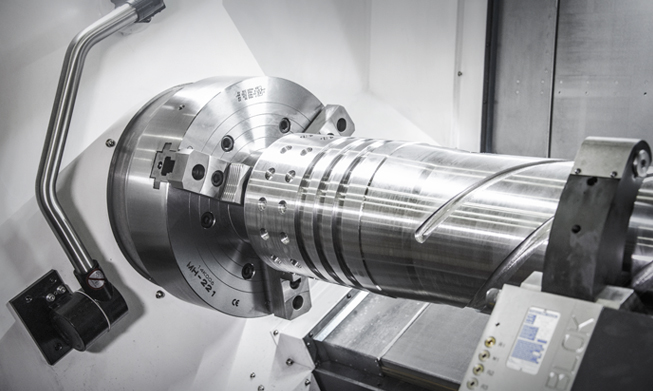

两级齿轮箱驱动主轴 (最大扭矩为 2,990 N.m)

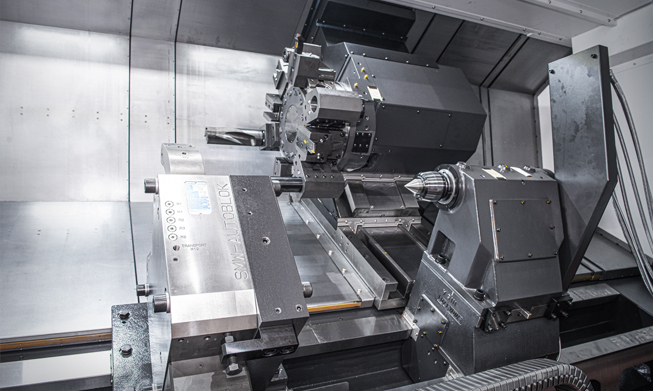

采用箱式导轨, 极大增强机床的稳固性
最大切割长度 2,070 mm - 长床身结构

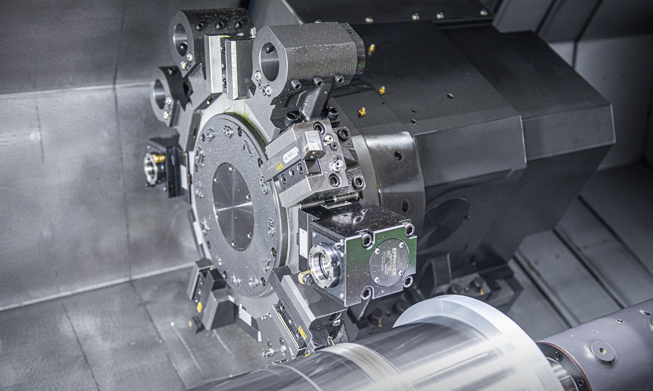

高性能大型BMT75炮塔的应用
规格
| Description | Unit | L5100LY |
|---|---|---|
| 最大工件直径 | mm | 610 |
| 最大工件长度 | mm | 2,070 |
| 卡盘尺寸 | inch | 21″ |
| 主轴驱动方式 | - | 2 Step Gear + Belt |
| 转速 | r/min | 1,500 |
| 主轴出力 | kW | 45/37 |
| 主轴扭矩 | N.m | 2,990/2,459 |
| 最大移送距离(X/Y/Z) | mm | 360/150 (±75)/2,120 |
| 快速进给速度(X/Y/Z) | m/min | 20/12/18 |
| 导轨形式 | - | BOX |
| 刀具数量 | EA | 12 |
| 刀具尺寸 | mm | 32/60 |
| 最大旋转速度 | r/min | 4,000 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
